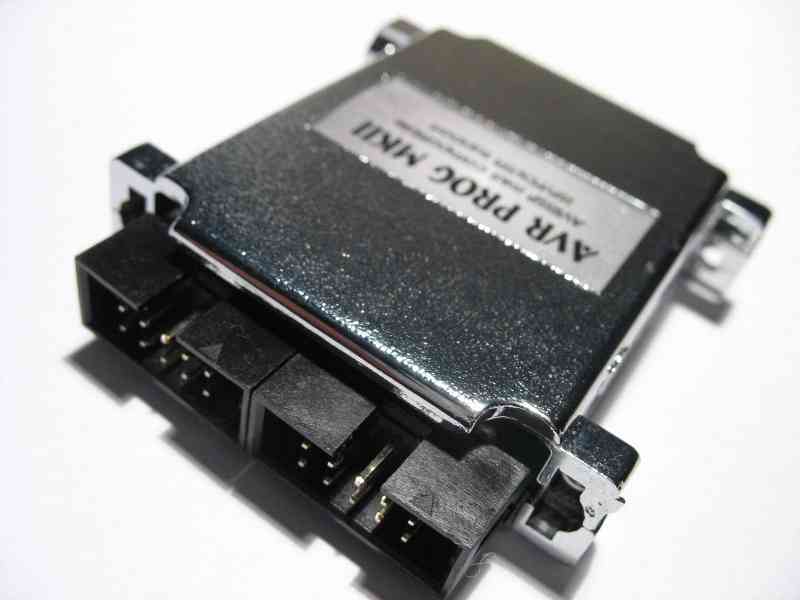

Програматор AVR PROG MKII [сумісний з AVRISP mk2] TPI PDI ISP + ISP 6-10

Програматор мікроконтролера AVR, сумісний з AVRISP mkII. Програматор підтримує шини PDI (програмування мікроконтролерів XMEGA), TPI (нові мікроконтролери сімейства ATTINY) і ISP (мікроконтролери ATmega). AVR PROG MKII співпрацює, зокрема, з: з Microchip Studio, Atmel Studio, AVR Studio. Зв'язок з комп'ютером відбувається через роз'єм USB, тому це ідеальне рішення для нових комп'ютерів, які не мають роз'єму RS232 або LPT. За допомогою відповідної конфігурації (перемички) пристрій може подавати живлення (від USB комп'ютера) на запрограмовану систему, що усуває необхідність використання додаткових джерел напруги. Програматор має вбудований стабілізатор 3.3V потужністю 500mA. Напруга VCC на роз'ємі ISP можна вибрати за допомогою перемички (доступно 5 В або 3,3 В).Пристрій використовує буферизацію вихідних сигналів, що підвищує стійкість системи до перешкод і розширює діапазон допустимих напруг живлення запрограмованої системи. (1,7 В - 5,5 В).

Функції, які відрізняють програматор від подібних конкурентних продуктів: - захист кожної лінії вводу-виводу за допомогою транзилів, окремі буфери вводу-виводу для ISP і PDI, лінії шини ISP є встановлений на високий імпеданс після завершення програмування, перемикання режимів сумісності AVR Studio / BASCOM / AVRDUDE без зміни прошивки, окремі полімерні запобіжники PTC для живлення програматора та джерела вихідного живлення VCC.

Пристрій заснований на Проект LUFA

Інтерфейс сумісний з Windows XP, 7, 8, 8.1, 10, 11 (32 та 64 біт.)

Набір включає:

• Програматор AVR PROG MKII
• стрічка з роз’ємами IDC10
• адаптер PDI
• адаптер ISP 6-10
• з’єднувальний кабель USB

Посилання на посібник програміста:

https://www.sibit.pl/download/mk2/AVRPROGmkII.pdf
