Оригінальний програматор STLINK-V3SET

Програматор ST-Link V3 від ST. Це окремий програматор, який використовується для програмування мікроконтролерів STM8 і STM32.

Це набір, тому він включає кілька елементів:

• Основний модуль програматора в корпусі
• Додатковий модуль

На жаль, корпус не містить додаткового модуля, але є можливість 3D-друку додаткової частини корпусу.

Програматор підключається до комп'ютера через інтерфейс USB 2.0.

Можливості ST-Link у третій версії величезні. Таке розташування дозволяє:

• Програмування STM8 і STM32
• Підтримується DFU (пряме оновлення мікропрограми)
• JTAG / SWD (налагодження послідовного проводу)
• Живлення 3÷ 3,6 В, контакти витримують 5 В на вході
• З’єднувачі для стрічкових кабелів STDC14 – MIPI10 / STDC14 / MIPI20 (растр 1,27 мм)
• Підтримка JTAG
• Підтримка SWD разом із SWV (Serial Wire Viewer)
• SWIM (за допомогою адаптерної плати MB1440)
• Живлення 1,65÷5,5 В
• Роз'єм SWIM в крок 2,54 мм
• Підтримка низької та високої швидкості
• Віртуальний COM-порт (VCP)
• Живлення 3÷3,6 В, для UART, 5 Допуск VCP на вході
• Частота VCP до 15 МГц
• Доступний на роз'ємі STDC14
• Мультиконвертер USB до SPI/UART/I2C/CAN/ GPIO< /li>
• Живлення 3÷3,6 В, контакти витримують 5 В на вході

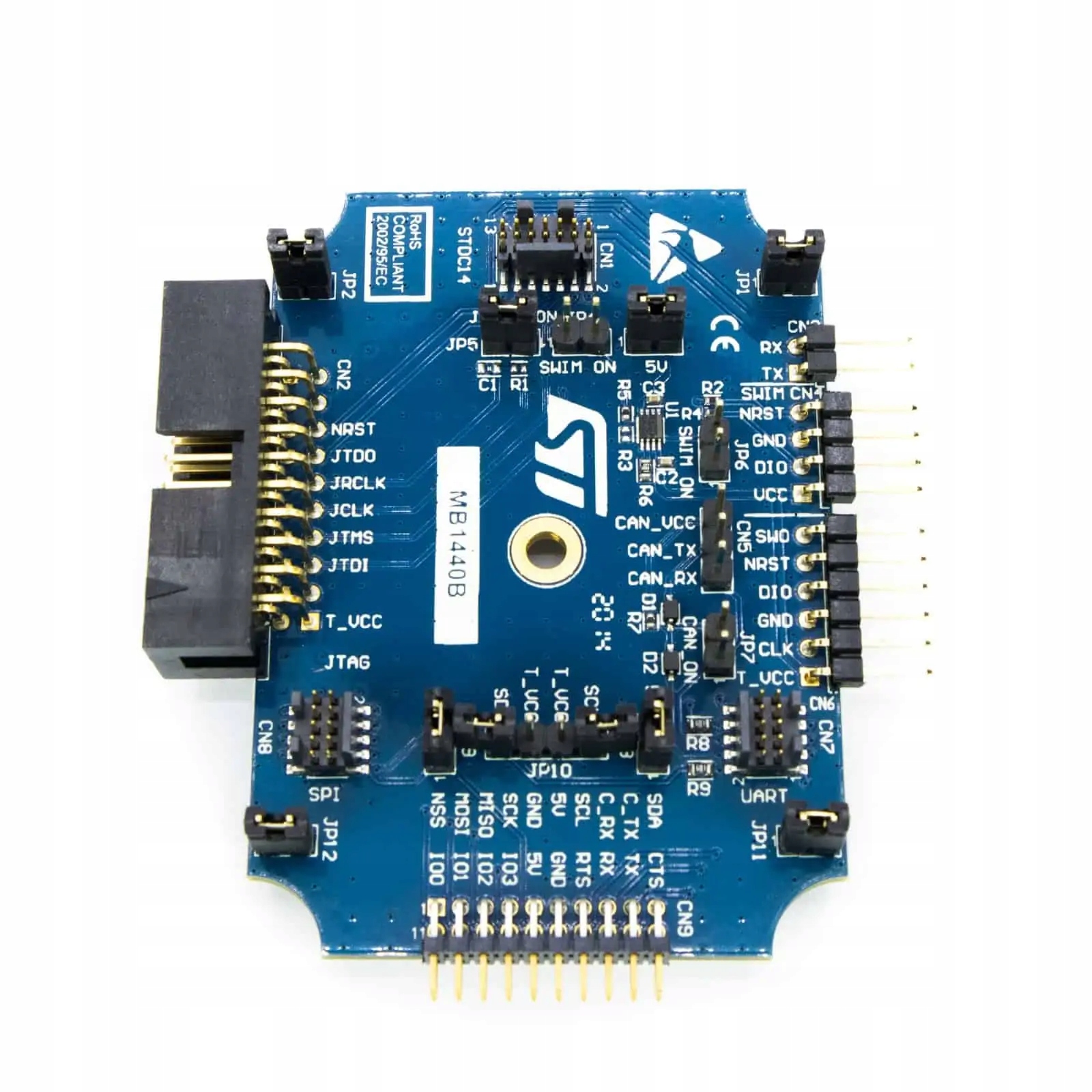

• Ці сигнали доступні на платі адаптера (MB1440)
• Програмування з перетягуванням
• Два світлодіоди
• Живлення
• Зв'язок
