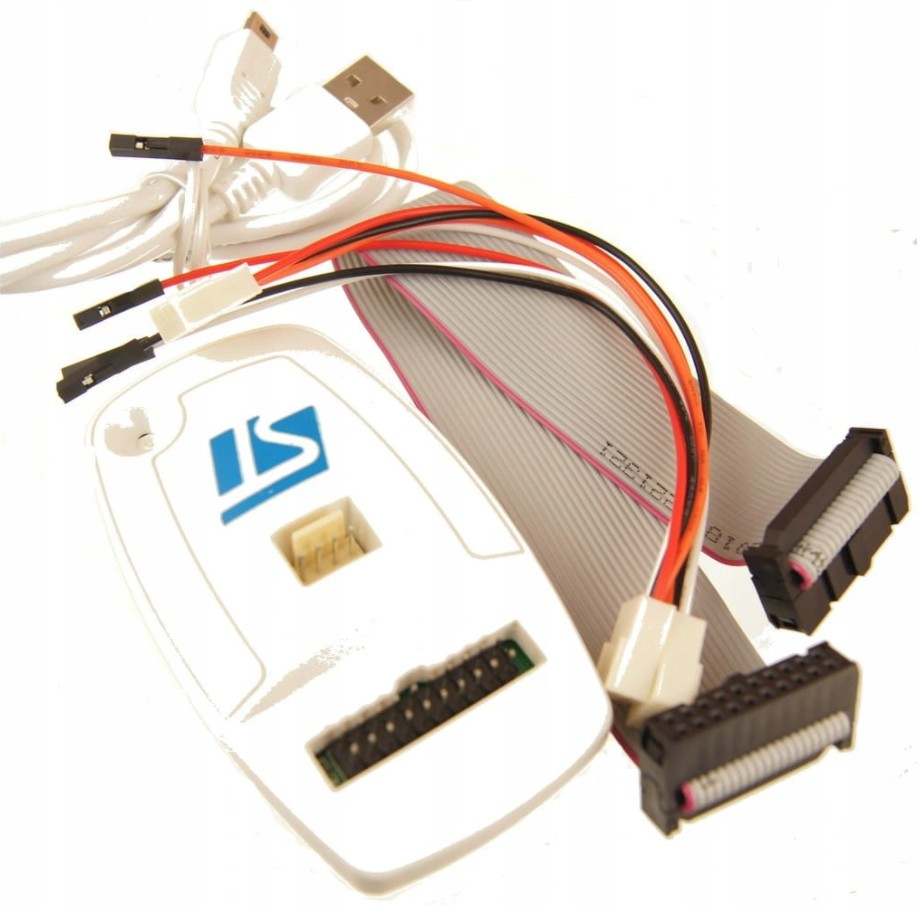

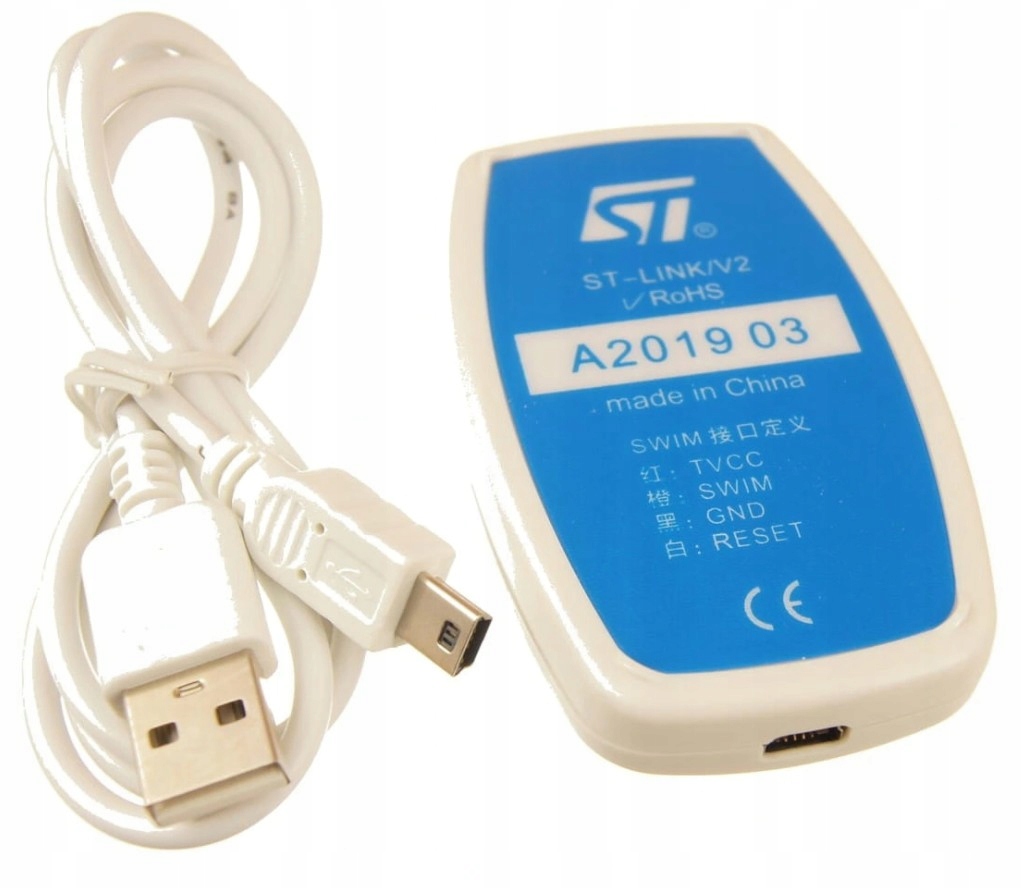

Програматор ST-LINK/V2 JTAG SWD SWIM STM32 CLONE

Технічні дані:

• Програматор налагоджувача з USB, що підтримує JTAG та інтерфейси SWD (мікроконтролер STM32) і SWIM (мікроконтролер STM8).
• З його допомогою можна програмувати в системі мікроконтролери сімейств: STM32 (через роз’єм JTAG) і STM8 (через роз’єм SWIM).
• Пристрій працює з ПК через інтерфейс USB, активується через середовище програмування:

Властивості

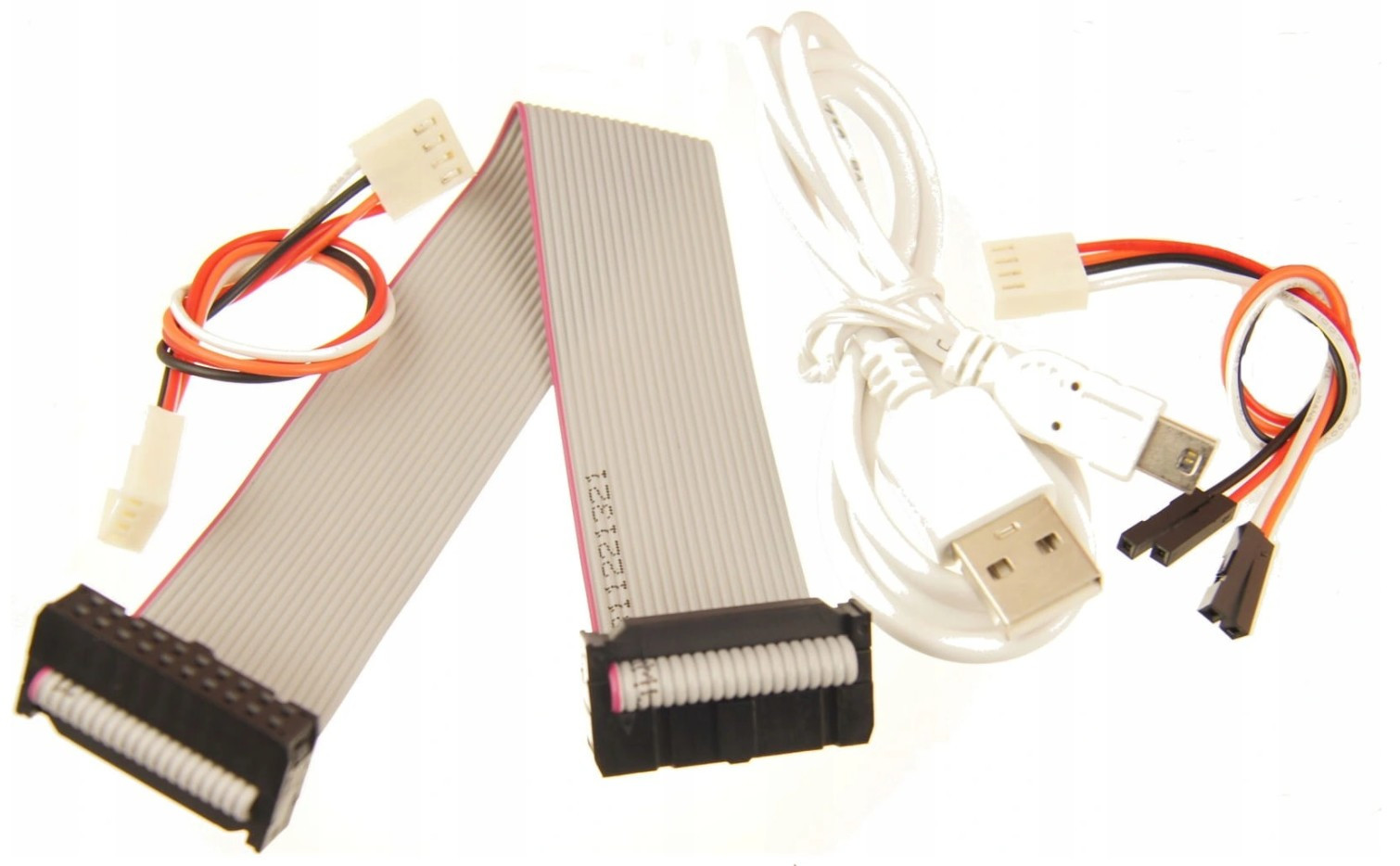

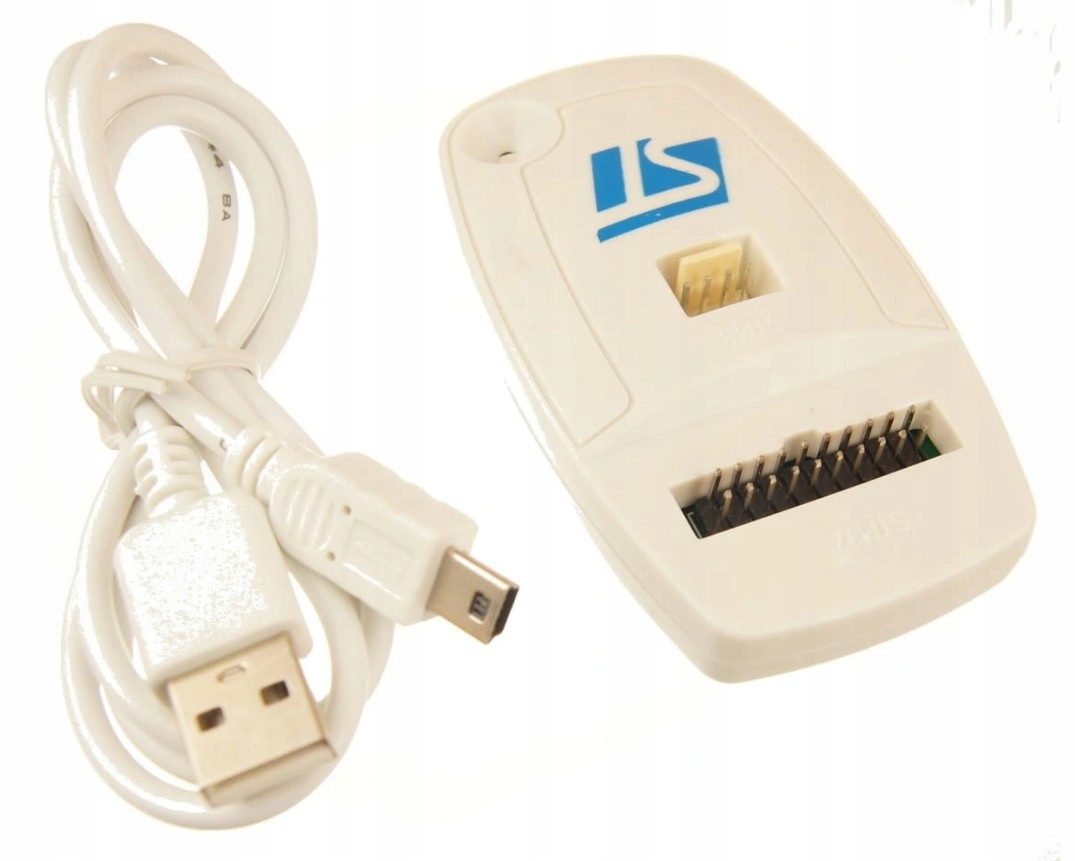

• Обладнаний роз’ємом IDC20 (JTAG-SWD-SWIM)
• Програмування та налагодження мікроконтролерів STM32 (через JTAG / SWD)
• Програмування та налагодження мікроконтролерів STM8 (через SWIM)
• Співпрацює з µVision (Keil), IAR Embedded Workbench (IAR), True Studio
• (Atollic), VX toolkit for ARM Cortex-M (TASKING) і STVP (STMicroelectronics) )
• Живлення від USB
• Оновлення мікропрограми
• Інтерфейс SMIM: 1,65-5,5 В
• Інтерфейс JTAG / SWD: 1,65-3 , 6 V

УВАГА! Це клон програматора, і він правильно працює лише з наступними програмами.

- STM32 ST-Link Utility

- ST Visual Programmer

- STM32CubeIDE 1.13.1 Клон не працює з програмою:- STM32CubeProgrammer

Щоб оновити мікропрограму програматора, виконайте наведені нижче інструкції.

1. Встановіть програму STM32 ST-LINK Utility.

2. Вибираємо режим JTAG в налаштуваннях: Target->Settings->Connection settings ->Port JTAG.

3. Якщо програматор не може підключитися, будь ласка, від’єднайте програматор від комп’ютера та під’єднайте знову.

4. Крім того, звичайно, вам потрібно скопіювати файли з новою мікропрограмою у відповідне місце.

C:\Program Files (x86)\STMicroelectronics\STM32 ST-LINK Utility\ST-LINK Utility і його має працювати.

Файли, завантажені з: https://www.st.com/en/development-tools/stsw-link007.html

5. Після завершення оновлення поверніться до налаштувань "SWD"

Якщо оновлення пройде успішно, ви отримаєте відповідне повідомлення.
