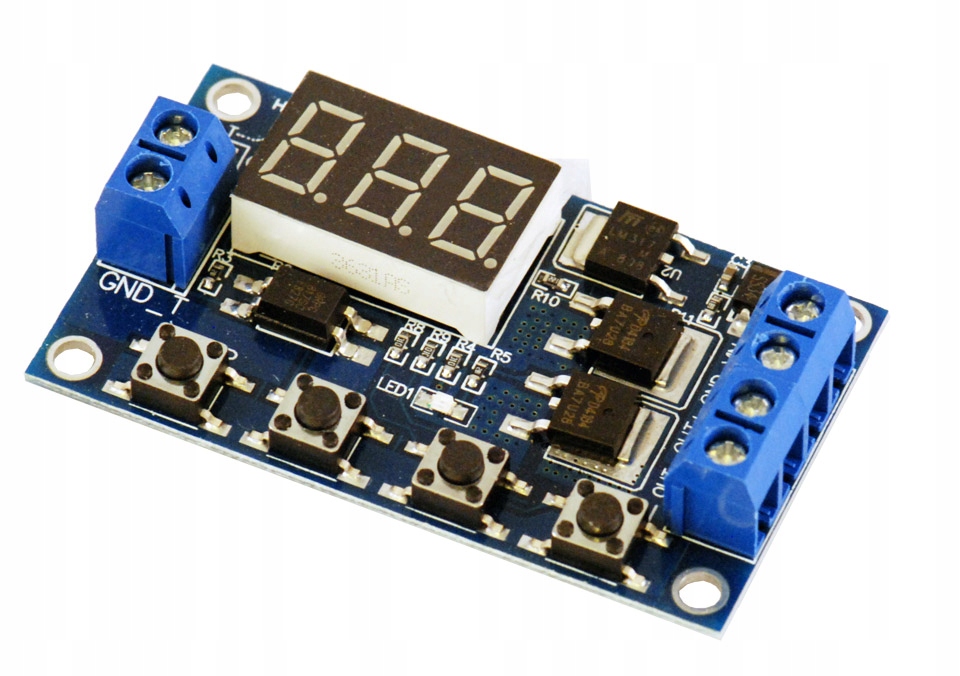

Модуль безрелейного таймера MOS до 999 хвилин, програмований із 5–36 В 15 А, максимум 30 А на виході

Опис товару

Модуль драйвера з виходом MOS 5-36 В 15 A макс. 30 A. Простий драйверний модуль, побудований на основі 2 МОП-транзисторів, який можна використовувати як заміну релейного модуля. Модуль забезпечує безперервну роботу в діапазоні 5-36В при силі струму 15А. При використанні радіаторів можливий струм до 30А. Контролер дозволяє вмикати і вимикати вихід. Ви можете визначити час: включення, вимикання, кількість повторень. Модуль має захист, вхід керування гальванічний захист оптроном.

Модуль новий, не використовувався

Параметри:

• Робоча напруга: 5-36В
• Струм споживання: 50мА (включено), 20 мА (у стані спокою)
• Запуск: високий вхід (3-24В)
• Номінальний струм навантаження: 15A< /li >
• Максимальний миттєвий струм навантаження: 30A (з додатковим радіатором)
• Функції: увімкнення, вимкнення, час увімкнення, час вимкнення, кількість циклів
• Дисплей: ТАК
• Гальванічне розділення входу: ТАК
• Контроль: кнопки керування, миттєві
• З'єднувачі: клемна колодка ARK
• Довжина модуля: 60 мм
• Ширина модуля: 34 мм
• Висота модуля: 12 мм

Режими роботи

P1.1: Вихід залишатиметься увімкненим протягом часу OP після отримання сигналу запуску, а потім вимкнеться; вхідний сигнал є незначним протягом часу затримки OP.

P1.2: Вихід залишатиметься ввімкненим протягом часу OP після отримання сигналу запуску, а потім вимкнеться; вхідний сигнал актуальний: він скине час, що минув, якщо знову отримає сигнал запуску протягом часу затримки OP.

P1.3: Вихід залишатиметься ввімкненим протягом часу OP після отримання сигналу запуску , потім вимкніть; вхідний сигнал важливий. Вихід буде вимкнено, а відлік часу зупиниться, якщо він знову отримає сигнал запуску протягом часу затримки OP.

P2: вихід залишатиметься ВИМКНЕНИМ протягом часу CL після отримання сигналу запуску, а потім вихід залишатиметься увімкненим протягом часу OP, потім вихід буде ВИМКНЕНО.

P3.1: вихід буде увімкнено протягом часу OP після отримання сигналу запуску, потім вихід буде ВИМКНЕНО протягом часу CL , тоді вони виконають описані вище дії. Вихід вимкнеться, а таймер зупиниться, якщо він знову отримає тригерний сигнал під час циклічної роботи. Можна встановити кількість циклів циклу (LOP).

P3.2: Вихід буде УВІМКНЕНО протягом часу OP після ввімкнення живлення, потім вихід буде ВИМКНЕНО протягом часу CL, після чого будуть виконані вищевказані дії петля. Можна встановити кількість циклів (LOP). Примітка. Цей режим не потребує введення сигналу.

P4: Сигнал запуску зупиняє функцію, очищає час затримки, вихід залишається увімкненим, поки є сигнал запуску. Вихід вимкнеться після часу затримки OP, коли зникне тригерний сигнал. Час затримки буде скинуто, коли знову з’явиться тригерний сигнал.

Діапазон вимірювання

1. Безперервне регулювання від 0,1 секунди до 999 хвилин.

2. Увійдіть у налаштування: коротко натисніть кнопку «стоп» в інтерфейсі, змінюючи параметри OP/CL (коли вони блимають), щоб вибрати діапазон часу.

3. Зверніть увагу на положення коми, якщо вона змінить місце під час натискання кнопки.

4. xxx дисплей без десяткової крапки, часовий діапазон у секундах від 1 секунди до 999 секунд.

5. Відображення у вигляді десяткової коми xx.x передостаннє, діапазон вимірювання від 0,1 секунди до 99,9 секунди.

6. Відображення у вигляді x.x.x - усі коми виділені, часовий діапазон від 1 хвилини до 999 хвилин.

7. Наприклад, якщо ви хочете встановити OP на 3,2 секунди, перемістіть десяткову кому на передостаннє місце, на екрані з’явиться 03.2.

8. Параметри OP і CL однакові в різних режимах роботи.

9. OP (CL, LOP) і відповідний час затримки з’являться на дисплеї, якщо коротко натиснути кнопку SET, коли на дисплеї з’явиться 000.

10. Щоб відобразити час OP у режимі P1, коротко натисніть кнопку SET.

Параметри:

OP: час затримки увімкнення виходу;

CL: затримка вимкнення виходу час;

LOP: кількість циклів від 1 до 999 або нескінченність. Символи ---- означають нескінченний цикл.

Програмування - налаштування параметрів:

Довге натискання: натисніть і утримуйте кнопку принаймні 3 секунди.

1. Увійдіть у налаштування параметрів, утримуючи кнопку SET.

2. Робочий режим/програма блимає. Встановіть робочий режим, коротко натисніть кнопку вгору/вниз, щоб вибрати робочий режим P1~P4.

3. Коротко натисніть SET, щоб перейти до налаштування параметрів для вибраного режиму/програми.

4. Коротко натисніть SET, щоб вибрати системні параметри, які потрібно змінити, коротке/тривале натискання вгору/вниз змінює значення.

5. Коротко натисніть кнопку СТОП, щоб вибрати діапазон часу.

6. Коротко натисніть кнопку SET, щоб вибрати налаштування наступного параметра.

7. Збережіть налаштування параметрів і вийдіть із налаштувань, довго натискаючи кнопку SET, коли ви встановили всі параметри.

8. Основні налаштування: на дисплеї відображається 000, якщо немає виводу.

9. Налаштування основного параметра: довго натискайте кнопку SET, щоб перейти до інтерфейсу налаштування. Тривале натискання кнопки SET ще раз, щоб повернутися до основних налаштувань.

Додаткові функції:

1. Функція автоматичного сну: утримуйте кнопку СТОП, щоб увімкнути або вимкнути функцію автоматичного сну.

1.1 C-P: увімкніть функцію автоматичного сну. Екран автоматично вимкнеться через 5 хвилин. Натисніть будь-яку кнопку, щоб активувати дисплей.

1.2. 0-d: вимкнути функцію автоматичного сну.

2. Увімкнення/вимкнення виходу короткочасним натисканням кнопки СТОП:

2.1. Вихід увімкнеться після натискання STOP під час відліку затримки OP.

2.2. Вихід вимкнеться під час відліку затримки OP.

3. Користувач може під’єднати заземлення GND від тригерного сигналу до роз’єму GND модуля через перемичку GND-T, але це не рекомендується та може спричинити перешкоди в роботі модуля.

Програми

1. Двигун

2. Робот

3. Розумний дім

4. Виробничий контроль

5. Автоматичний полив

6. Внутрішня вентиляція

7. Інтенсивність освітлення

8. Сигналізація

9. Автомобільний - наприклад, миттєве (тимчасове) увімкнення або вимкнення пристроїв або датчиків під час запуску автомобіля(тестовано, серед іншого, в американському Chrysler, де певний модуль потрібно було ввімкнути на кілька секунд, а потім вимкнувся)

УВАГА!

1. Модуль на виході видає напругу, як на вході.

2. GND вхідного сигналу та GND вихідного сигналу не можуть бути з’єднані разом, інакше модуль не зможе працювати нормально.

3. Перед використанням прочитайте опис.
