Аналоговий вхід Modbus RTU 8CH (B)

Код виробника: SKU: 25767 - режим вимірювання напруги за замовчуванням 0-10 В

Аналоговий модуль промислового збору даних з 8 каналами, 12-бітним, високоточним, підтримкою збору напруги та струму, із широким діапазоном живлення від 7 до 36 В постійного струму та протоколом Modbus RTU.

Додаткова інформація: https://www.waveshare com/wiki/Modbus_RTU_Analog_Input_8CH

• Настроювана адреса пристрою (1~255), що дозволяє каскадувати кілька пристроїв на шині RS485.
• Вбудований регулятор напруги, підтримує джерело живлення в широкому діапазоні від 7 до 36 В.
• Вбудований вбудований ізоляційний блок живлення, забезпечує стабільну ізольовану напругу, не потребує додаткового джерела живлення для ізоляційного роз’єму.
• Вбудований цільний вбудований магнітний ізолятор , забезпечує ізоляцію сигналу, характеризується високою надійністю та сильним захистом від перешкод.
• Вбудований запобіжник із можливістю перезавантаження та TVS (придушувач перехідної напруги) на платі ефективно пригнічує перенапругу та пікову напругу в ланцюзі, забезпечуючи захист від перевантаження /струм перенапруги, блискавки та електростатики.
• Підтримує 12-бітне високоточне отримання даних із кількома режимами введення, підтримує односторонні/диференціальні входи, підтримує одночасне отримання напруги та струму.
• Використання високоточні резистори та операційний підсилювач із нульовим дрейфом для більш точного збору даних.
• Вбудований цифровий алгоритм фільтрації надмірної дискретизації, периферійний сторожовий таймер для стабільного виходу без збоїв.
• Кріплення на рейку. корпус, що дозволяє комбінувати, простий у встановленні та безпечний у використанні.
• 3 світлодіоди для вказівки стану MCU та стану передачі сигналу.

Підтримує надсилання команд протоколу Modbus RTU через шину RS485 для завантаження даних датчиків у діапазоні 0–20 мА/0–10 В.

Захист ізоляції промислового класу. Вбудована подвійна ізоляція живлення та сигналу для зв’язку RS485 забезпечує стабільну напругу ізоляції, відрізняється високою надійністю та сильним захистом від перешкод. Вбудований TVS (Transient Voltage Suppression Tube) ефективно пригнічує стрибки напруги та пікові напруги в ланцюзі, забезпечуючи захист від блискавки та статичної електрики. Вбудований перезапобіжник і захисний діод гарантують стабільний вихідний струм і напругу, забезпечують захист від струму перевантаження та перенапруги, підвищують стійкість до ударів, що робить його придатним для застосування в промислових середовищах із високим попитом.

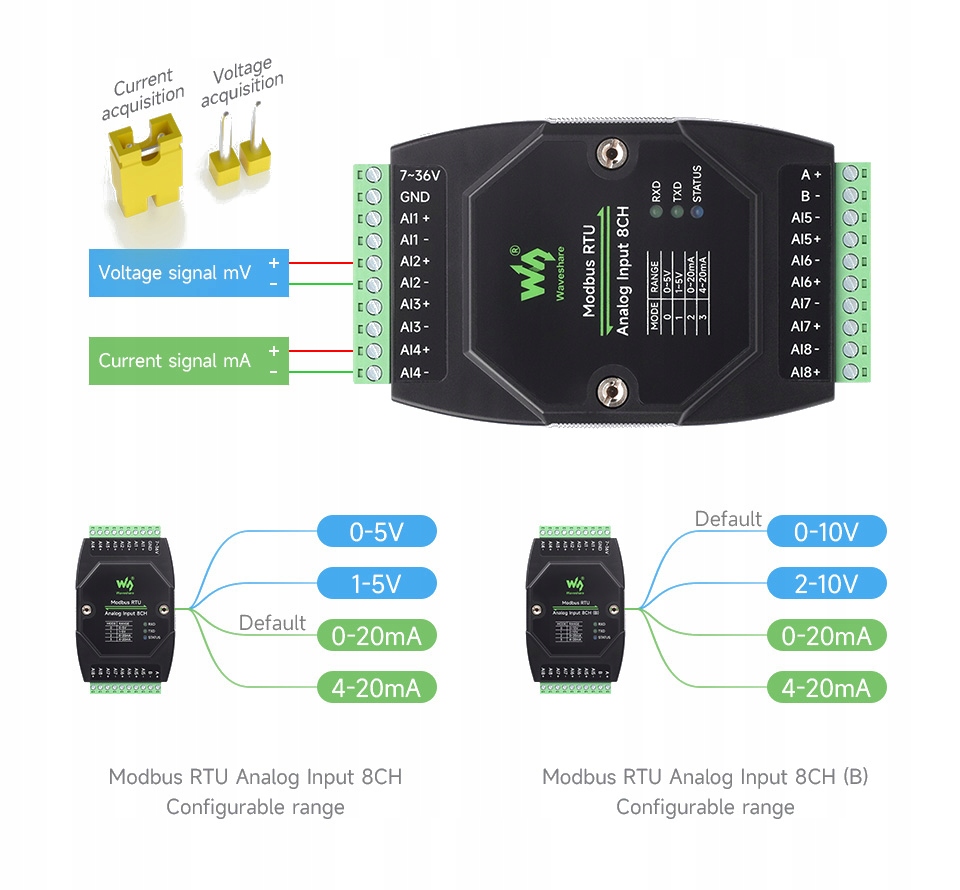

Підтримується вимірювання напруги/струму. Широкий діапазон вимірювань. 8 аналогових інтерфейсів збору даних, вимірювання напруги та струму перемикаються за допомогою перемички. Кілька діапазонів, які можна налаштувати за допомогою програмного забезпечення.

Схема підключення

Підтримує налаштування адреси пристрою (1~255) для каскадування кількох пристроїв, підтримує односторонній/диференціальний вхід, підтримує одночасне отримання напруги та струму

Джерело живлення з широкою напругою, ізольований інтерфейс RS485

Вбудований запобіжник і захист від зворотного ходу із захистом від електростатичного розряду для аналогового входу
