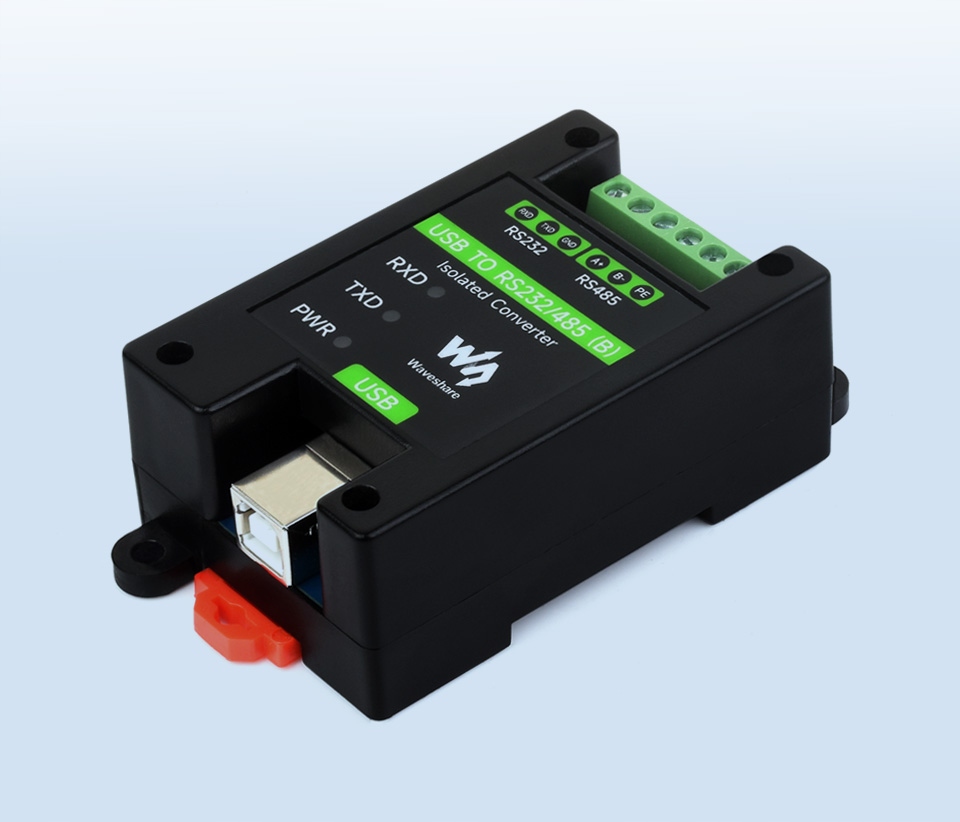

Промислово ізольований перетворювач USB на RS232/485

Висококласний промисловий перетворювач сигналу з USB на RS232 і RS485 на основі оригінальної системи FT232RNL. Пристрій забезпечує швидкий і стабільний зв’язок, а завдяки вбудованій гальванічній розв’язці джерела живлення та сигналів і багаторівневому захисту (захист від блискавки, перенапруги, ESD) є ідеальним рішенням для застосування в промисловій автоматизації та системах, що вимагають високої надійності.

Найважливіші функції

• На основі оригінальної мікросхеми FT232RNL.
• Вбудована гальванічна розв'язка джерела живлення.
• Вбудована цифрова ізоляція сигналів.
• Вбудований TVS (Transient Voltage) Suppressor) - ефективно пригнічує перенапруги і стрибки напруги в ланцюзі.
• Запобіжник із самовідновленням і захисні діоди забезпечують стабільні виходи струму й напруги, захищаючи від надструму та перенапруги.
• Вбудований кінцевий резистор 120R для інтерфейсу RS485, активується/дезактивується за допомогою перемичок.
• Три світлодіоди для вказівки стану джерела живлення та передача даних.
• Промисловий корпус з ABS, адаптований для монтажу на DIN-рейку.

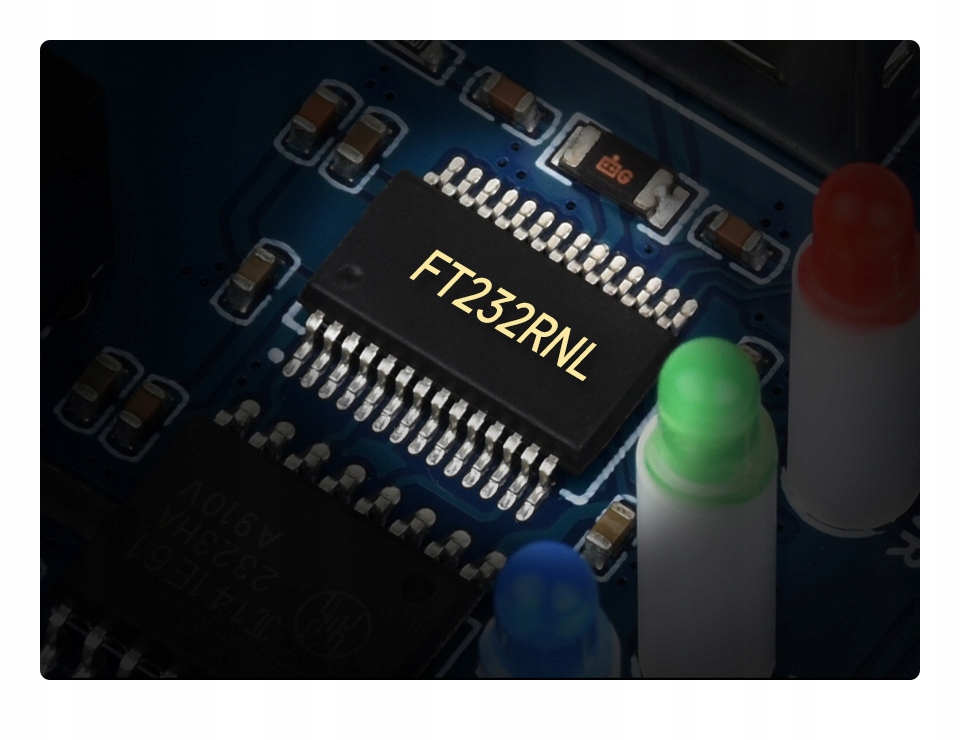

На основі оригінального макету

Використання оригінальної мікросхеми FT232RNL забезпечує кращу стабільність і сумісність.

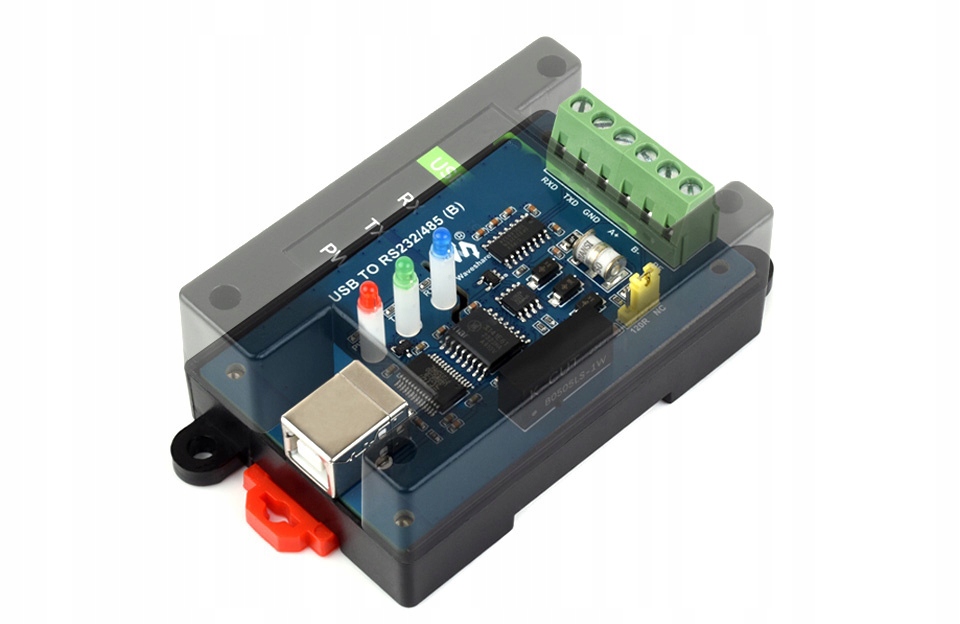

Гальванічно ізольована конструкція

Вбудована ізоляція живлення та сигналу забезпечує стабільну ізольовану напругу, високу надійність, високу стійкість до перешкод і низьке енергоспоживання.

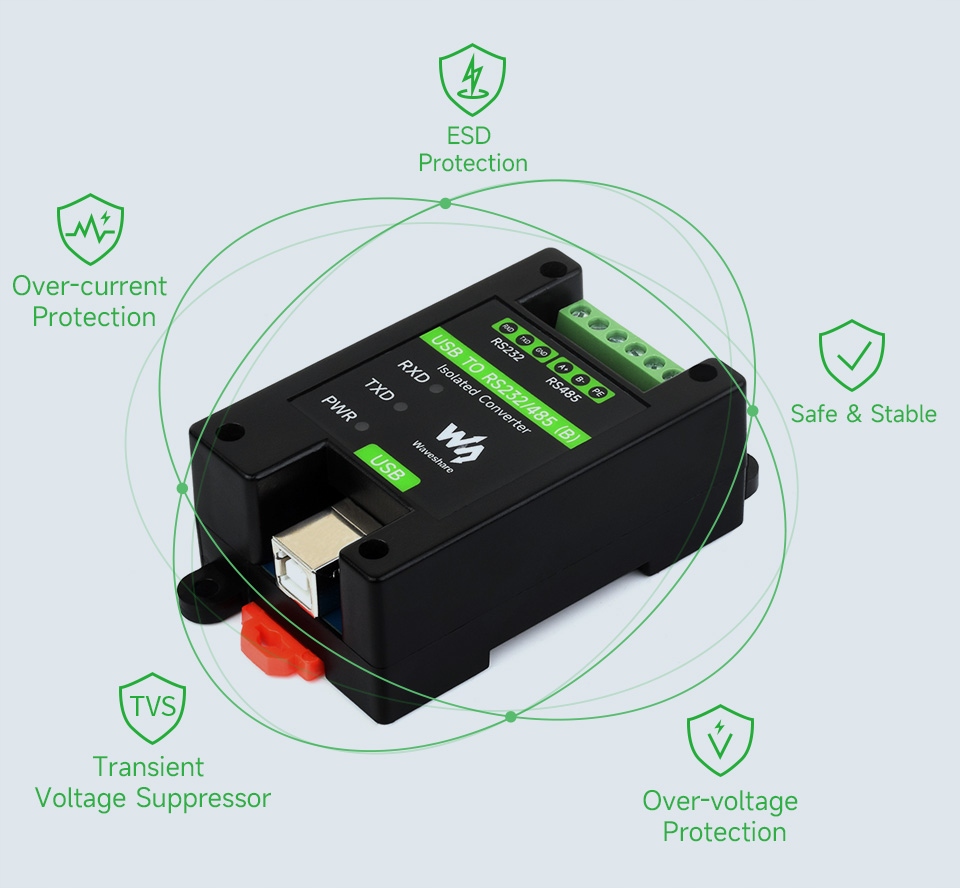

Багаторівнева безпека – безпека та стабільність

Система TVS, запобіжник із самовідновленням і захисні діоди ефективно захищають пристрій від перенапруг, перевантажень і електростатичних розрядів.

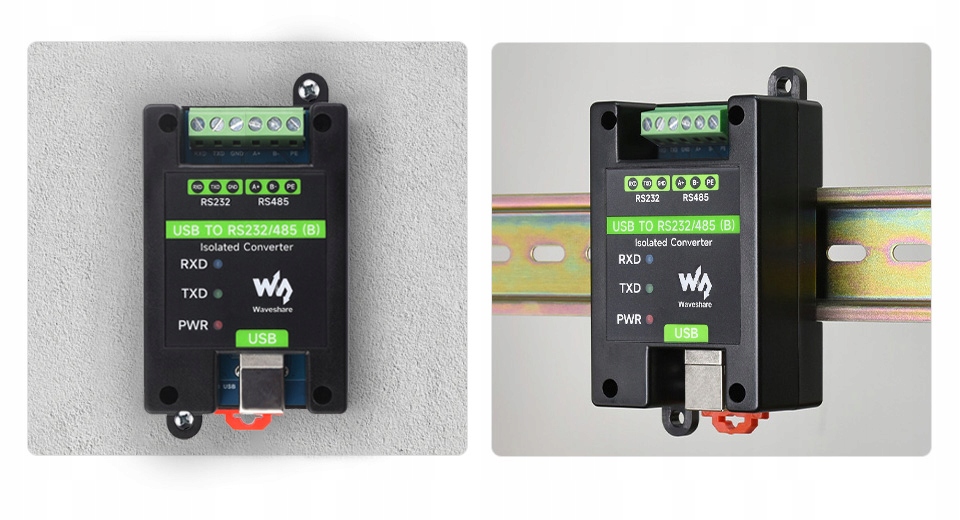

Монтаж на стіну або DIN-рейку

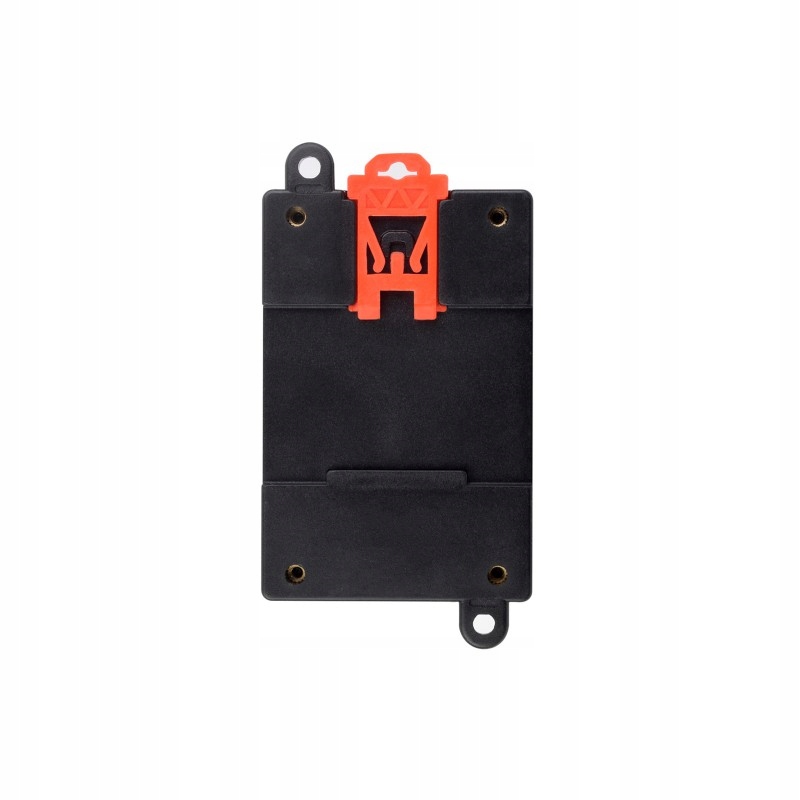

Корпус пристосований для монтажу на стандартну DIN-рейку 35 мм.

Розміри

Технічні характеристики:

• Тип продукту: Промисловий ізольований перетворювач USB на RS232/485
• Хост-порт: USB-B
• Порти пристрою: RS232/485 (гвинтові роз’єми)
• Робоча напруга (USB): 5 В
• Захист (USB): 200 мА запобіжник із самовідновленням, вихідна ізоляція
• Діапазон (USB): ~5 м
• Інтерфейс RS232:
• Діапазон: ~15 м
• Режим: точка-точка
• Швидкість: 300 ~ 921600 біт/с
• Інтерфейс RS485:
• Керування напрямком: автоматичний
• Захист: 600 Вт, 15 кВ ESD, резистор 120R
• Діапазон: ~1,2 км
• Режим: точка-багато точок (до 32 вузли)
• Швидкість: 300 ~ 921600 біт/с
• Світлодіодні індикатори: PWR, TXD, RXD
• Робоче середовище: -15°C ~ 70°C, 5% ~ 95% RH
• Операційні системи: Mac, Linux, Android, WinCE, Windows 11/10/8,1/8/7
• Корпус: ABS, монтаж на DIN-рейку 35 мм
• Розміри: 81,9 × 54,0 × 32,0 мм

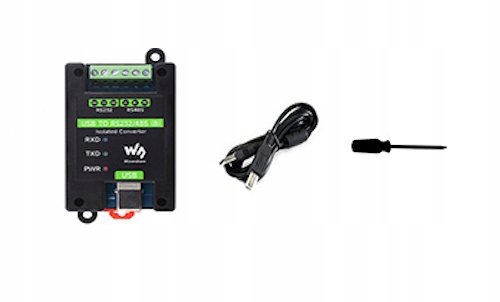

Вміст набору
