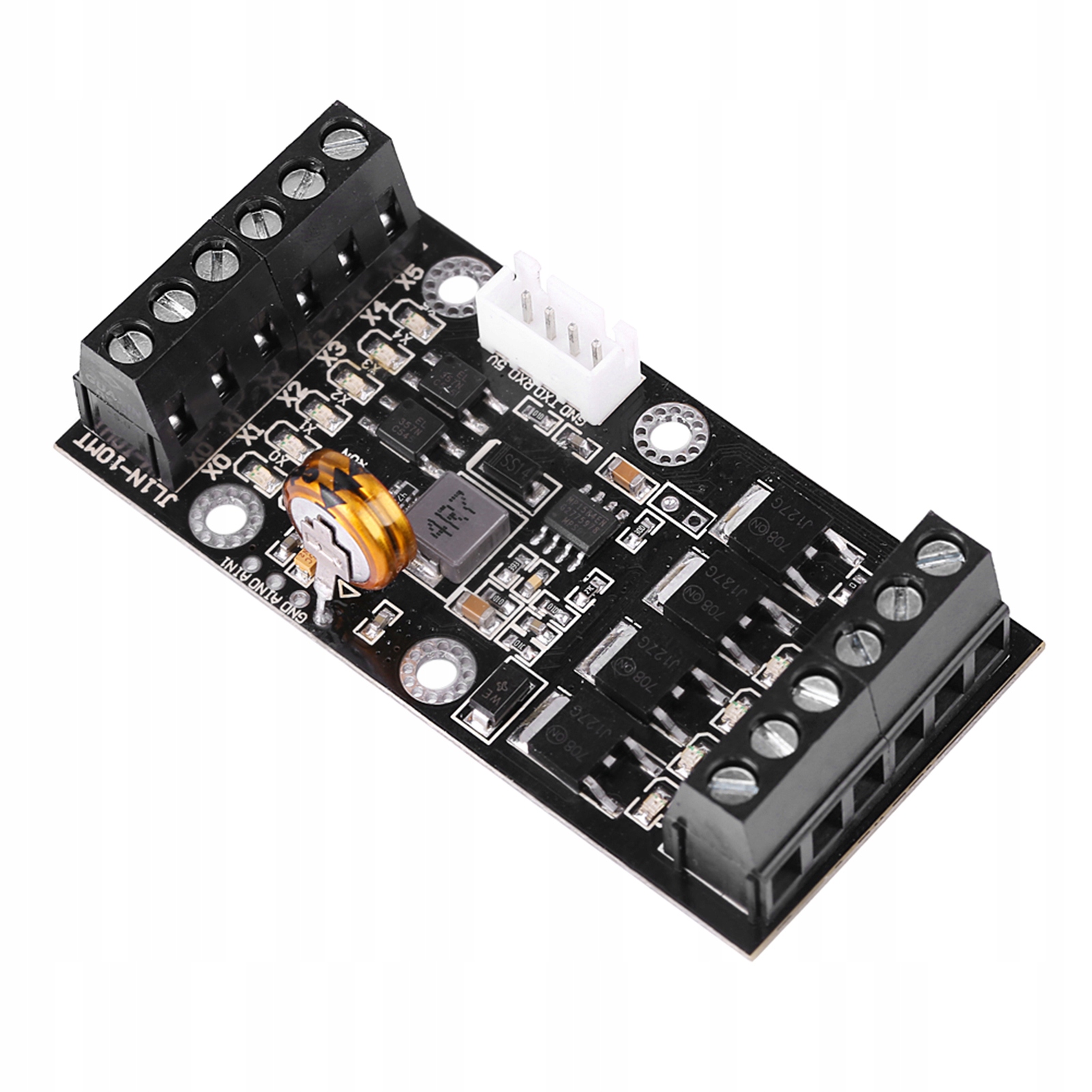

Промисловий програмований логічний контролер PLC

Функція:1. У цьому програмованому логічному контролері використовується 32-розрядний мікроконтролер промислового рівня з потужним захистом від перешкод і вищою швидкістю

2. Запитує ПЛК напряму використовує програмне забезпечення для програмування GX для діаграми, написаної безпосередньо на ПЛК, може контролювати онлайн

3. Підтримує супершифрування, доки пароль введено в стані ПЛК, функція читання відсутня

4. Стабільна та надійна робота, вбудована схема сторожового годинника ефективно забезпечує тривалу роботу модуля

5. Широко використовується у всіх видах промислової автоматизації, таких як металургія, хімія, пластмаси, текстиль, харчові продукти, пакування, друк, будівельні матеріали, столярне виробництво, центральне кондиціонування повітря, обладнання для захисту навколишнього середовища та єдиний промисловий процес

Специфікація: Особливості:

Цей програмований логічний контролер використовує 32-розрядний мікроконтролер промислового класу з потужним захистом від перешкод і вищою швидкістю.

Pyta PLC безпосередньо використовує програмне забезпечення для програмування GX для схем, написаних безпосередньо на ПЛК, які можна контролювати онлайн.

Підтримує супершифрування, якщо пароль введено в стані ПЛК, функція читання відсутня.

Стабільна та надійна робота, вбудована схема сторожового годинника ефективно забезпечує тривалу роботу модуля.

Широко використовується у всіх видах промислової автоматизації, таких як металургія, хімічна промисловість, пластмаси, текстиль, харчова промисловість, упаковка, друк, будівельні матеріали, столярне виробництво, центральне кондиціонування повітря, обладнання для захисту навколишнього середовища та промислове обладнання для управління єдиним процесом на промисловій конвеєрній лінії, різні типи верстатів.

Технічні дані:

Напруга: 10~28 В постійного струму

Розмір: 72*35*20 мм/2,83*1,37*0,78 дюйма

Допоміжне реле Нормальне використання M0~M383

Придушення збою живлення M384~M1535

Спеціальне використання M8000~M8255

Стан утримання Використ. S0~S999

Timer100MS T0~T199 (0,1~3276,7 секунд)

10MS T200~T245 (0,01~327,67 секунд)

1MS загальна T246~T249 Утримання через збій живлення

100 мс сукупний T250~T255 Утримання при збої живлення

Режим додавання 16-бітного лічильника C0~C15 (0~32767)

Режим додавання 16-біт (утримання при збої живлення) C16~C199

Високошвидкісний лічильник (утримання при збої живлення) C200~C255

Регістр даних 16-розрядний стандартний D0~D127

16-розрядний блокування збою живлення D128~D5029

16-розрядний результат перетворення AD0 для спеціальних цілей (AD), записаний безпосередньо на D5000

16-розрядний результат перетворення AD1 для спеціальних цілей (AD), записаний безпосередньо на D5010* Швидкий вхідний імпульс Функція C235, сумісна з C251 з JL1N.

*Y0 Y1 може видавати імпульс із максимальним значенням 10 000, функція сумісна з JL1N.

* Точкою виходу є вихід з відкритим колектором, номінальний струм становить 5 А, він може безпосередньо керувати електромагнітним клапаном постійного струму, не потребує зовнішнього реле.

Примітки:

1. Під час використання програмного забезпечення для програмування GX Developer потрібна адаптерна плата USB-TTL для підключення цієї плати до комп’ютера.

2. Цей ПЛК має 1 вбудований аналоговий вхід AD0, відповідна вхідна напруга 0-10 В.

3. Цей ПЛК має 1 вбудований аналоговий вхід AD1, відповідна вхідна напруга 0-10 В.

4. Під час підключення цього ПЛК до сенсорного або текстового екрана потрібен зовнішній мод 232-TTL.

Основні послідовні команди керування:

LD, LDI, OUT, AND, ANI, OR, ORI, LDP, LDF, ANDP, ANDF,

ORP, ORF, ORB, ANB, MPS, MRD, MPP, MC, MCR, INV, PLS,

PLF, SET, RST, OUT, RST, NOP, END, CALL, CJ, FEND

SRET, STL, RET

Команда обробки даних:

ZRST, DECO, ENCO, SUM, BON, MN, SQR, SWAP

Команда швидкої обробки:

SPD, PLSY, PWM, PLSR, HSCS, HSCR. LDgr більше або дорівнює, AND дорівнює, AND, AND, AND Менше і дорівнює, AND gr більше або дорівнює, ORequal, OR, OR, ORL менше і дорівнює, 0Rgr більше або дорівнює

Усі команди підтримують 32-розрядні команди та команди запуску

Пакет включає:

1 x ПЛК
