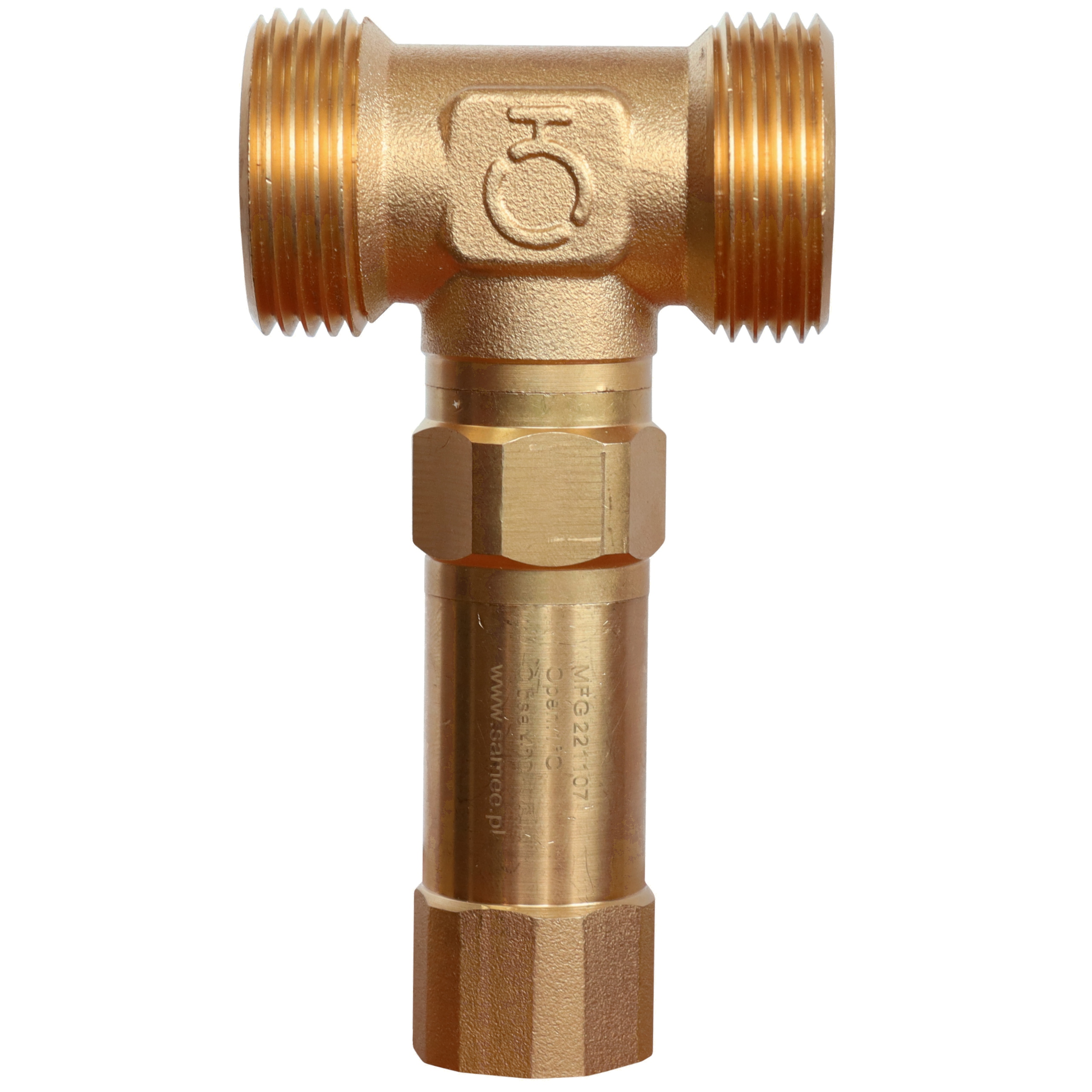

КЛАПАН ПРОТИ ЗАМЕРЗАННЯ SAMEE DN25 1"

ДЛЯ МОНОБЛОЧНИХ ТЕПЛОВИХ НАСОСІВ

.

АНТИЗАМЕРЗУЮЧИЙ КЛАПАН 1"

Клапан серії QS використовується для захисту установок, що працюють у закритій системі з моноблочним тепловим насосом, заповненим водяним середовищем. Його завдання для захисту теплообмінника та елементів установки від замерзання, коли потік води в установці припиняється через відключення електроенергії в періоди негативних температур на вулиці.

Температура спрацьовування клапана становить 3ºC, завдяки чому середовище конденсується Максимальне відкриття клапана відбувається при температурі 1º C. Коли температура середовища досягне 4º C, клапан автоматично закриється.

.

Клапан проти замерзання серії QS підпадає під дію Директиви 2014/68/EU щодо обладнання, що працює під тиском, і відповідно до статті 4.3 (визнана інженерна практика) не має маркування CE.

Принцип роботи:

Клапани Samee серії QS використовуються як захист від замерзання опалювальних приладів - моноблочних теплових насосів. Ці клапани служать додатковим захистом при відключенні електроенергії.

При відключенні електроенергії восени, взимку та ранньою весною зовнішні елементи установки на основі моноблоку теплового насоса піддаються охолодженню внутрішнього середовища. У випадку води температура замерзання становить 0ºC, і вода змінює свій стан речовини та збільшує свій об’єм приблизно на 20%, що може спричинити пошкодження зовнішньої частини установки.

Коли температура середовища впаде до 3ºC, клапани QS відкриються, що призведе до конденсації середовища. Верхній клапан почне всмоктувати повітря (для вирівнювання розрідження), а нижній продовжить конденсувати рідину. Зниження температури середовища безпосередньо пов'язане з відкриттям конденсаційного клапана. Чим нижче температура, тим більше його відкриття. Максимальна конденсація клапана відбувається при температурі 1°C. Коли температура досягне 4°C, клапани автоматично закриються.

Принцип дії:

A - крива підйому

B - крива падіння

a - положення клапана (мм) - 1 мм - максимальне відкриття

b - температура (ºC)

.

Зелені точки A і B на кривій позначають відкрите та закрите положення клапанів.

Клапан відкривається при 3°C і повністю закривається при 4°C. Повне відкриття (максимальний потік) відбувається при 1°C.

Встановлення:

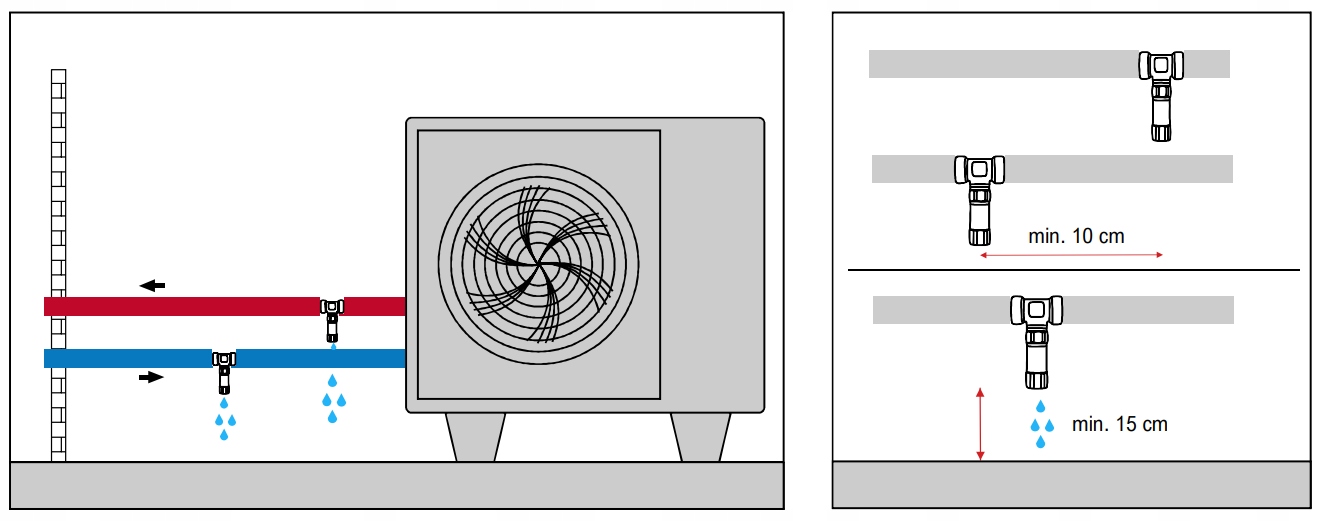

Клапани проти замерзання серії QS завжди слід встановлювати парами: один на трубі подачі, а інший на зворотній трубі у зовнішній частині установки – у шаховому порядку, щоб конденсат із клапан, встановлений на верхній трубі, не тече на клапан, встановлений нижче. Установку слід проводити у вертикальному положенні, спусковим гачком вниз. Клапан, встановлений на водостічній трубі, не повинен і не може стикатися з землею чи фундаментом теплового насоса, дренаж має бути принаймні на одну довжину клапана (мінімум 15 см).

Клапан слід встановлювати подалі від будь-яких додаткових елементів джерела тепла, щоб не порушувати правильну роботу клапана. Для правильної роботи клапана не рекомендується ізолювати його.

Конструкція:

Технічні дані:

• Середовище: вода
• Робочий діапазон (середній): 0–75°C
• Робочий діапазон (зовнішня температура): від -30ºC до 60ºC
• Клапан температура активації: 3ºC
• Максимальна температура відкриття (середовище): 1ºC
• Температура закриття: 4ºC
• Максимальний тиск: 10 бар
• Потік швидкість: 10 м³/год

Розміри:

• A - 116 мм
• B - 58 мм
• G - 1 дюйм
