Прототип плати з POE для Raspberry Pi CM3 / CM

Код: 9757000582
Як замовити
3548 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 3

Просматривая «Прототип плати з POE для Raspberry Pi CM3 / CM», вы можете быть уверены, что данный товар из каталога «Модули» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

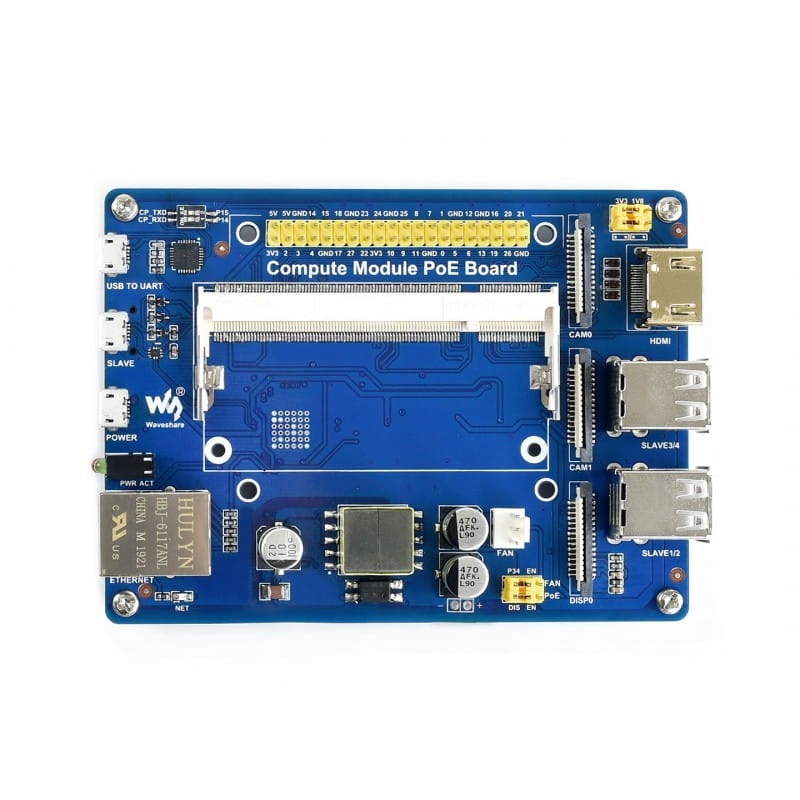

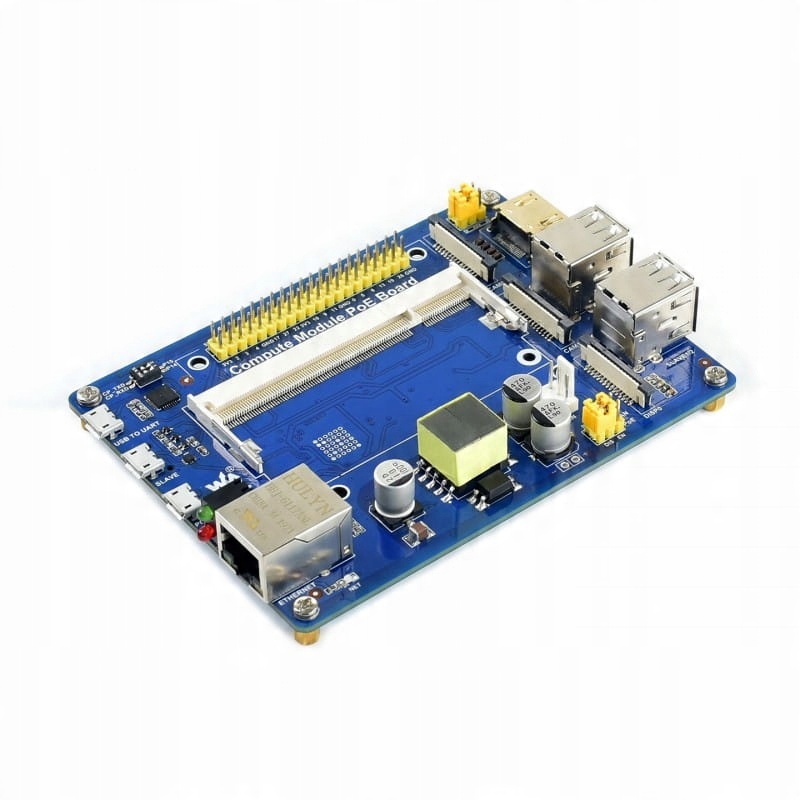

Модуль розширення для Raspberry Pi CM3 / CM3L / CM3+ / CM3+L. Модуль можна живити через POE.

Цей модуль є платформою розробки, до якої можна підключити версію Rasberry Pi без периферійних пристроїв. Завдяки функції живлення PoE (Power over Ethernet) і багатьом периферійним інтерфейсам це чудове рішення для розширення можливостей Raspberry Pi.

Властивості:

  • Стандартний роз’єм Raspberry Pi для підключення інших модулів, сумісних із Raspberry Pi.
  • 10/100M Ethernet-роз’єм із функцією автоматичного узгодження та PoE.
  • 4 порти USB дозволяють підключати кілька пристроїв USB.
  • Роз'єми камери 2x CSI.
  • роз'єм HDMI / DSI для підключення монітора.
  • Перетворювач USB в UART для функції налагодження.
  • Конектор вентилятора, автоматично активується під час увімкнення живлення та керується через контакти вводу/виводу.
  • Ізольований перетворювач живлення SMPS.

Специфікація:

  • Живлення: порт micro USB або порт Ethernet PoE.
  • Вхідна напруга PoE: 37 В ~ 57 В постійного струму
  • Вихід PoE: вихід 5 В 2,5 А постійного струму
  • Стандарт мережі: стандарт 802.3af PoE
  • Розміри: 114 мм × 84,4 мм
  • Отвори для кріплення: 3,2 мм

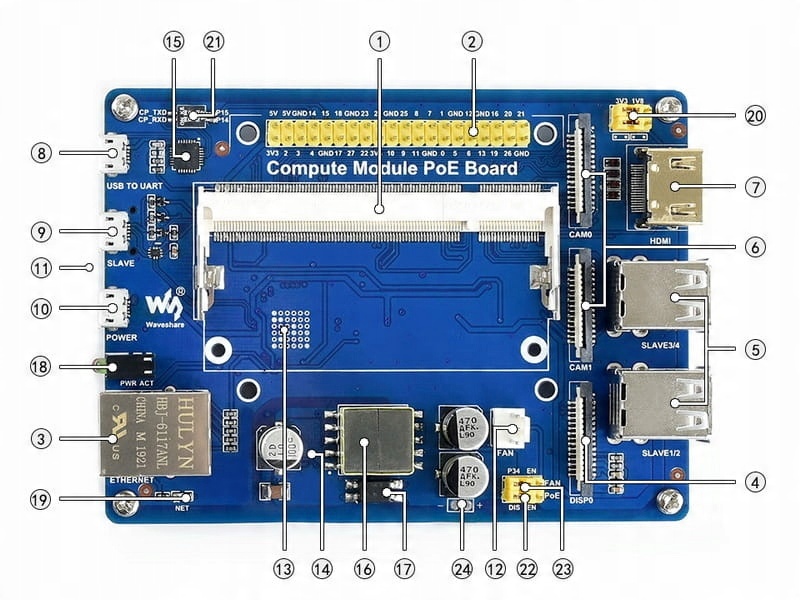

Зміст:

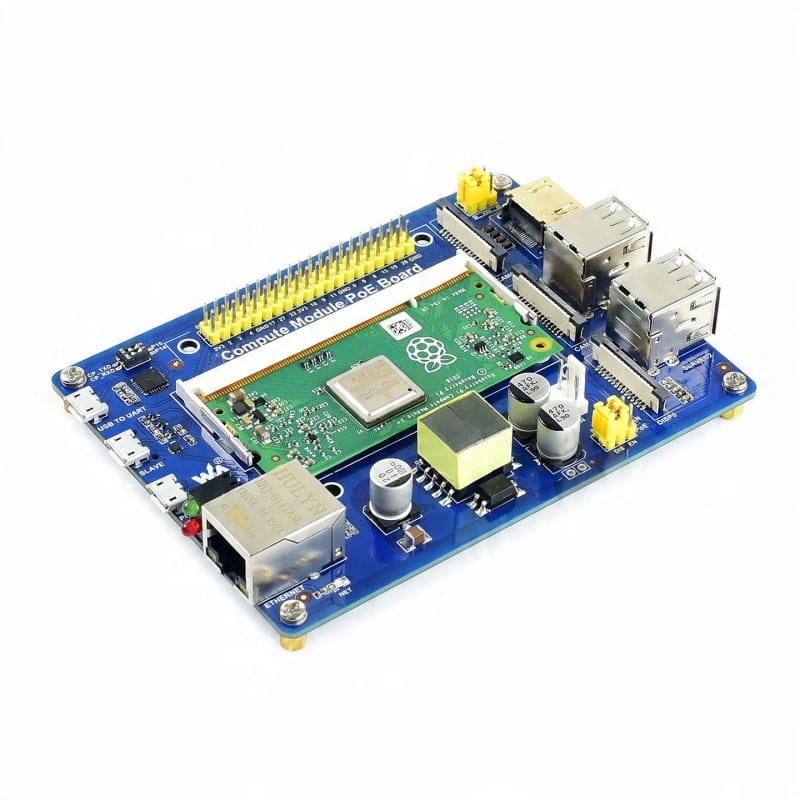

  • Конектор для обчислювального модуля Raspberry Pi(CM3 / CM3L / CM3+ / CM3+L).
  • Стандартний роз'єм Raspberry Pi GPIO: для підключення інших модулів, що працюють з Raspberry Pi.
  • З’єднувач Ethernet із функцією PoE: автоматичне узгодження 10/100M, дозволяє підключатися до маршрутизатора або комутатора.
  • Роз'єм DSI: для підключення РК-дисплея Raspberry Pi.
  • USB-роз’єми: 4x USB, для підключення USB-пристроїв.
  • Роз'єми CSI: 2x CSI для підключення камер Raspberry Pi.

  • Роз'єм HDMI.

  • USB до UART: для послідовного налагодження.
  • Роз'єм USB SLAVE: дозволяє завантажувати систему в Compute Module 3/3+
  • Роз'єм живлення: 5 В 2,5 А
  • Гніздо для картки TF (нижня сторона): дозволяє вставити картку SD у систему.
  • Роз'єм вентилятора.
  • LAN9514 (нижня сторона): USB-концентратор і контролер 10/100M Ethernet.
  • Контролер живлення Si3404 PoE (нижня сторона).

  • Перетворювач USB в UART CP2102.

  • Трансформатор EP13 PoE.
  • Оптрон.

  • Світлодіодні індикатори:

    Червоний: потужність Raspberry Pi

    Зелений: робочий стан Raspberry Pi

  • Стан мережі NET

  • Перемички конфігурації напруги VGx: контроль рівня введення/виведення

  • Конфігурація виходу UART:

    Зліва: підключення CP2102 до послідовного порту Raspberry Pi

    Праворуч: від’єднання CP2102 від послідовного порту Raspberry Pi

  • Конфігурація вентилятора:

    P34: програмне керування через контакт P34

    EN: вентилятор безпосередньо на 5 В

  • Конфігурація PoE:

    DIS: PoE заблоковано

    EN: PoE розблоковано

  • Точка вимірювання напруги PoE

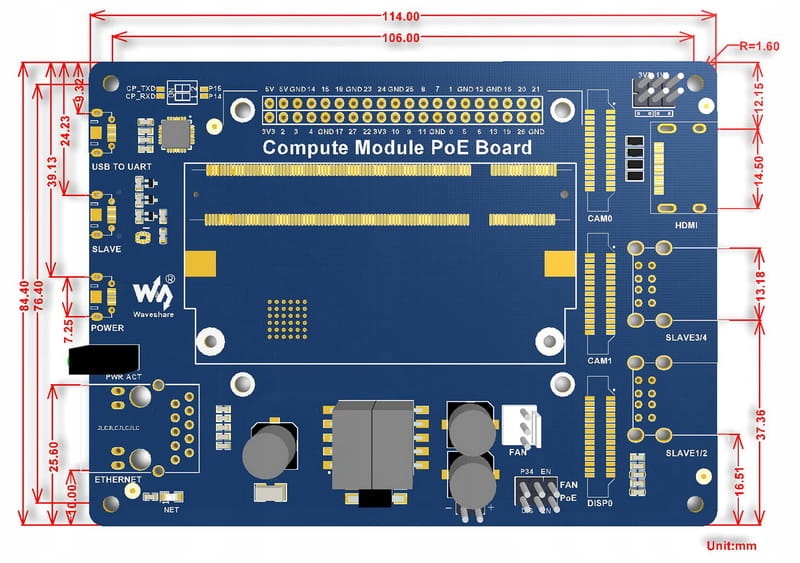

    • Розміри:
