провідний, поверхневий, електронний контролер температури з RT20, щодня, 230 В, тонка версія

Провідний, електронний регулятор температури - це електронний пристрій, який забезпечує точне регулювання та контроль температури нагрівальних систем або інших електричних пристроїв. Цей регулятор дуже простий у використанні завдяки стандартній ручці.

регулятор підключається до дротової смуги управління (KL06, KL08NSB, CB500) . Через дротову смужку ви можете знизити встановлену температуру на ній, отримавши сигнал NSB (зниження нічної температури) від щотижневого регулятора.

Product features:

• PWM control algorithm
• NSB function (VP)
• Protection against freezing
• Possibility of direct control max 5 cylinders
• Silent work thanks to TRIAC technology
• Easy and intuitive operation

Функція захисту клапана

Ця функція гарантує, що клапани залишатимуться рухомими і готовими до використання, навіть коли вони довго не використовуються (наприклад, влітку). Раз на тиждень, навіть коли немає потреби в теплі, приводи відкривають клапани, які вони контролюють.

Алгоритм PWM

Імпульсні контрольні PWM (модуляція імпульс-пульса)-це більш стійкий алгоритм управління, ніж найпростіший, двопозиційний гістерезис, настільки поширений у дешевших регуляторах, що не гарантують точності роботи, що призводить до великої температури, що вигадують.

Алгоритм ШІМ забезпечує набагато більший тепловий комфорт, ніж гістерезис (увімкніть, вимкніть). Це пояснюється тим, що в цьому розчині коливання температури сплющуються. Це проілюстровано в наступній діаграмі температурного синусоїдного синусоїду для гістерезису ввімкнення/вимкнення та алгоритму ШІМ.

a - температура

b - Час нагріву . Час нагрівального пристрою визначається за допомогою різниці між встановленою температурою та поточною температурою . Контролер на основі математичної формули щодо того, як довго повинно ввімкнути нагрівання, щоб підтримувати встановлену температуру. Ця дія обумовлена ​​таблицею проектів, встановленою на етапі проектування.

Алгоритм ШІМ завдяки тому, що як додатковий параметр має час нагріву, його часто вибирають для контролю нагрівання під поверхнею, що характеризується низькою температурою поверхні нагріву та високою тепловою інерцією. O Алгоритм PWM (VS35, VS30, HTR, HTRP, HTRS, BTRP, BTR, RT10) і дротяні рейки KL08NSB, CB500, CB500X, KL06.

залежно від часу доби, що гарантує ефективне управління системою опалення. Функція зниження температури дозволяє йому зменшити його на 2-4ºC, без необхідності регулювання термостата. Це так зване "нічне зниження температури". Функція NSB в регуляторі RT20 активується зовнішнім сигналом мовлення.

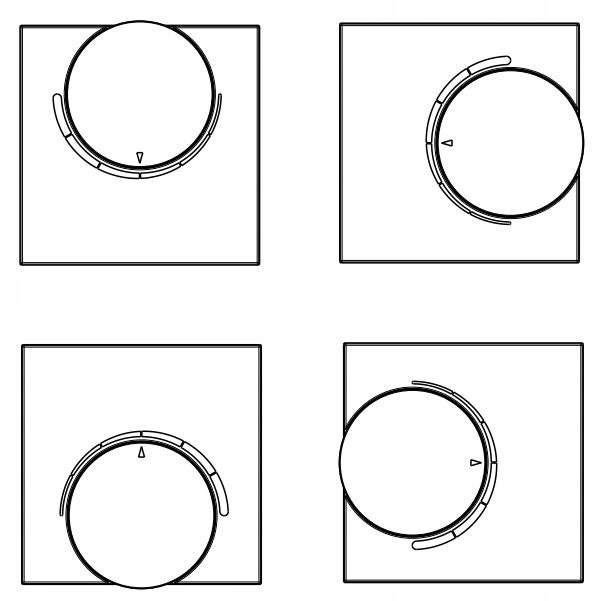

Регулятор RT20 відрізняється гнучкістю в галузі складання, що дозволяє встановлювати будь -яку орієнтацію. Ця універсальність забезпечує простоту використання та зручність, адаптуючись до широкого спектру вимог та уподобань встановлення.

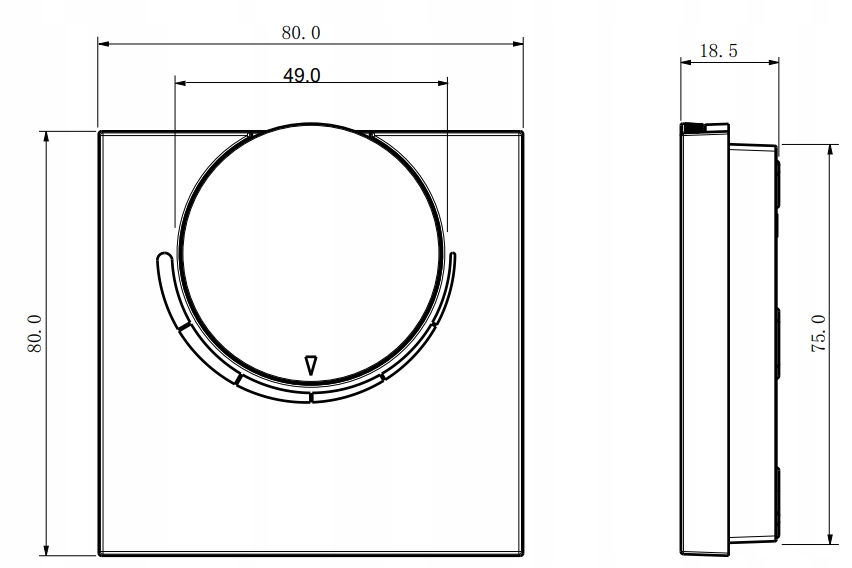

Технічні дані:
