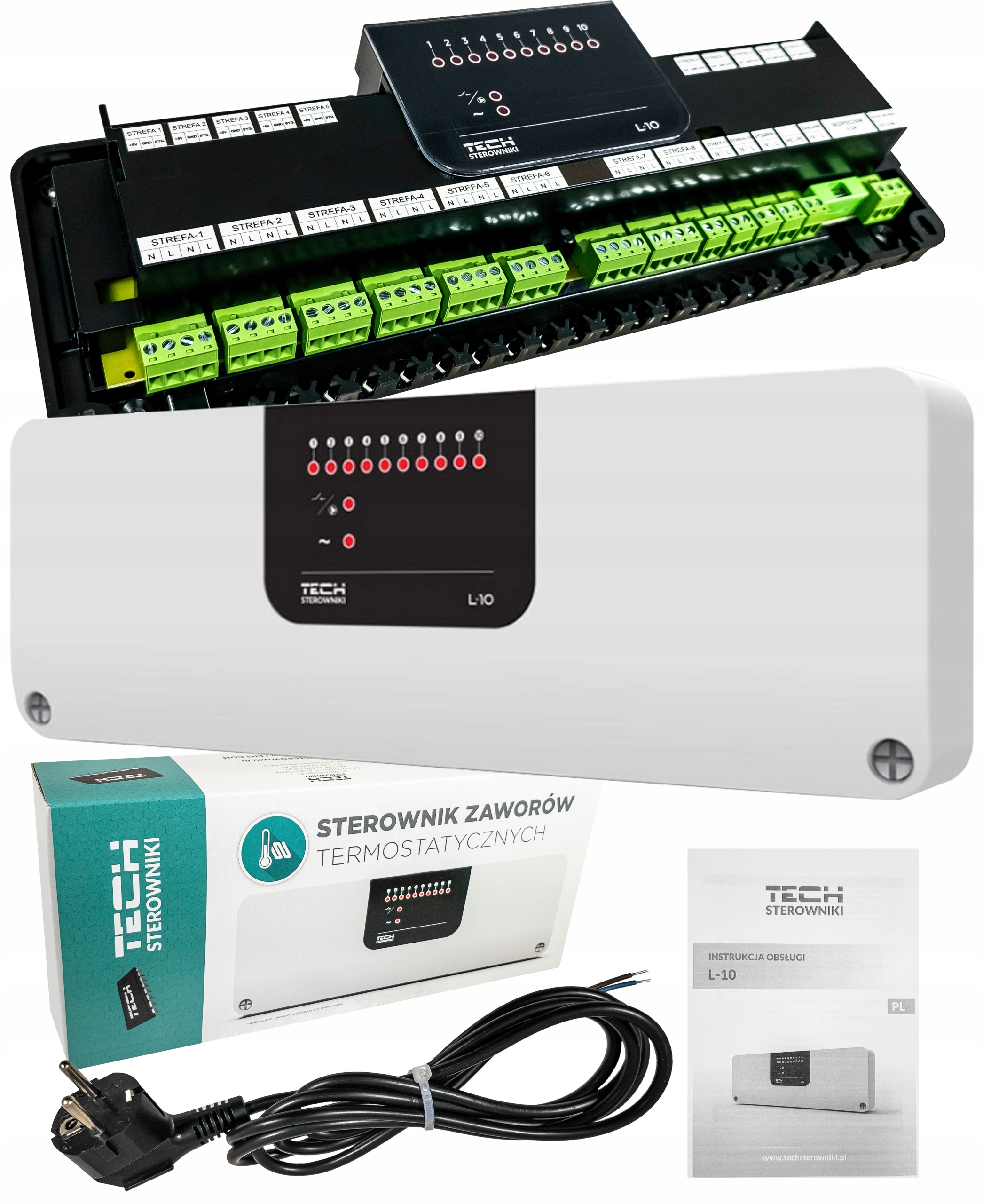

КОНТРОЛЕР ТЕРМОСТАТИЧНОГО КЛАПАНА L-10 TECH WIRED

L-10

Контролер термостатичного клапана WIRED (10 секцій)

Функції:

• можливість обробки макс. 50 термостатичних приводів через 18 виходів:

- 8 зон з 2 виходами кожна (у разі більшої кількості приводів вихід може бути навантажений до макс. 0,3 A),

- 2 зони, по 1 виходу кожна (у випадку кількох приводів, вихід може бути завантажений до макс. 0,3 A),

• один вихід 230 В для насоса ,
• контакт без напруги (наприклад, для керування нагрівальним приладом),
• 2 хвилини затримки ввімкнення контактів: без напруги та насоса.

Параметри:

• Живлення: 230 В 50 Гц
• Вихідне навантаження насоса: 0,5 A li>
• Навантаження виходів 1 - 8: 0,3 A
• Безвольтовий контакт: • / 1 A
• Зв'язок: дротовий
• Розміри контролера [мм]: 335 x 105 x 75

1. Дротовий зв'язок

2. 10 зон/кімнат

3. Експлуатація підлогового насоса

4. Безнапругний контакт

5. Сигналізація зонних операцій

6. Сигналізація ввімкнення безнапругного контакту

7. Знімні роз’єми

8. Безнапругний контакт

9. Монтаж на DIN-рейку

10. Сигнал кімнатних регуляторів

11. Сигнал кімнатних регуляторів

12. Напруга на виході 230В, допустимий oci

13.

• 1 вихід насоса 230В, допустиме навантаження до 0,5А
• 2. Безнапругний контакт, допустиме навантаження до 1А

(обидва контакти мають 2-хвилинне навантаження включення)
