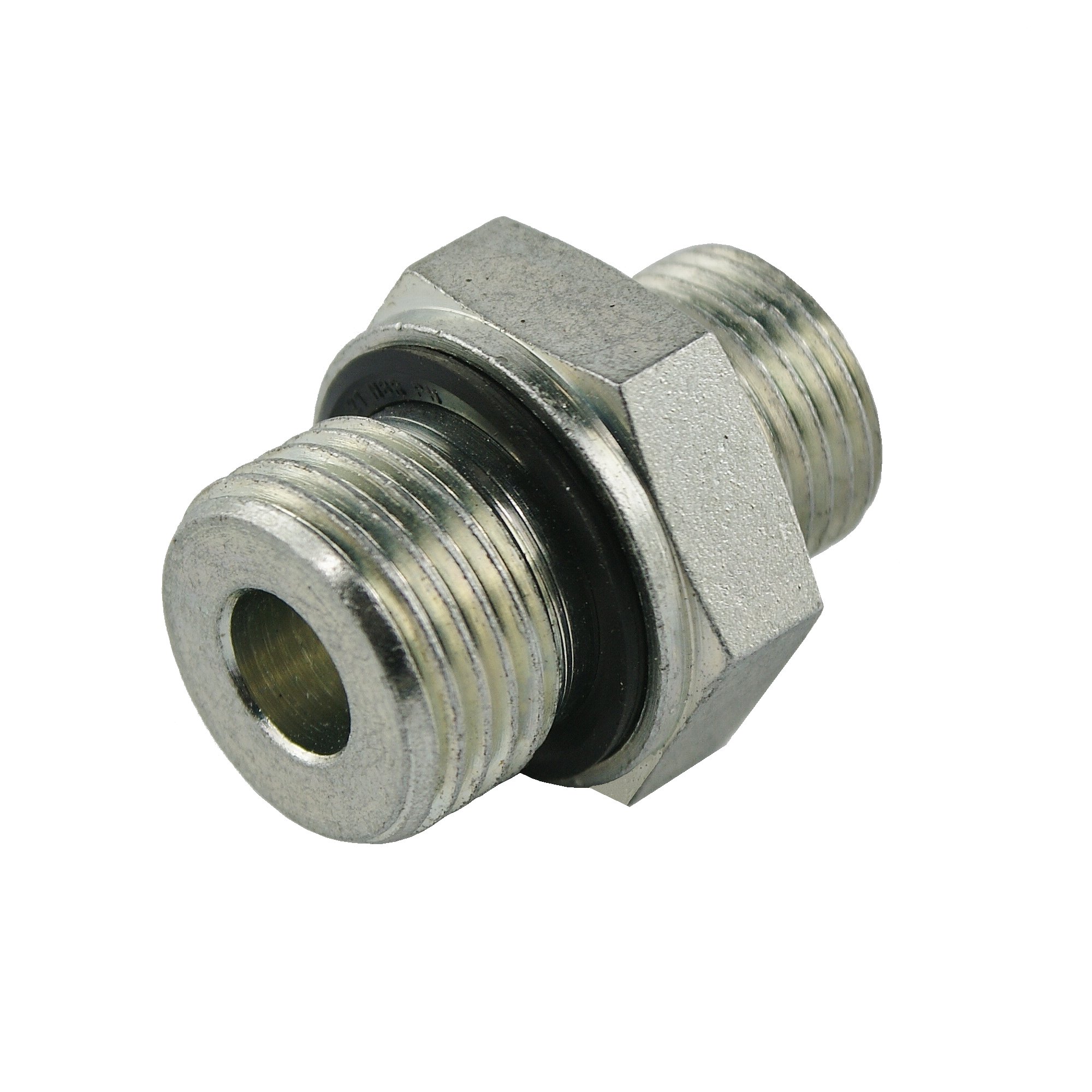

З'ЄДНАННЯ ГІДРАВЛІЧНЕ ПРЯМЕ BB 18 - 22

Виробництво:

Оригінальний продукт торгової марки Hydrolider, символ: 1.60.23.012

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та промисловості в цілому.

З'єднання за допомогою гумового ущільнення , угвинчений у корпус, наприклад, насос, циліндр, розподільник тощо. З’єднує основні компоненти гідравлічної системи з гідравлічними лініями.

Сторона, призначена для вгвинчування в корпус, має ущільнення ED, додаткових ущільнень немає. необхідний у цьому місці.

Інша сторона призначена для пригвинчування труби, коліна або іншого з’єднувача. Ущільнення відбувається при нагвинчуванні на самоущільнювальний затискний конус. Тут також не потрібно використовувати додаткові ущільнювачі.

З'єднання призначене тільки для вкручування в корпус. Не підходить для з'єднання двох проводів. Для цього використовуються конектори, які можна придбати на інших наших аукціонах.

Корисні дані:

Діаметр різьби M18x1,5, виміряний штангенциркулем:

• Зовнішній діаметр [мм]: 17,6 - 17,9
• Внутрішній діаметр [мм]: 16,2 - 16,6

Діаметр різьби M22x1,5 виміряно штангенциркулем:

• Зовнішній діаметр [мм]: 21,6 - 21,9
• Внутрішній діаметр [мм]: 20,2 - 20,6

Технічні дані:

• Кут затискного конуса: 24° (типовий для польського стандарту)
• Номінальний діаметр проходу: 10 мм
• Різьба з боку корпусу: зовнішня метрика 18x1,5
• Різня з боку кабелю: зовнішня метрика 22x1,5
• Версія підключення: легка
• Номінальний тиск: 180 бар
• Максимальний тиск: 230 бар
• Тип рідини: гідравлічне масло

Матеріал:

• Зварювана сталь, оцинкована, стійка до корозії
