З'ЄДНАННЯ ГІДРАВЛІЧНЕ ПРЯМЕ BB 3/4" - 22

Виробництво:

Оригінальний продукт торгової марки Hydrolider, символ: 1.60.13.006

Застосування:

Він широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та промисловості в цілому.

З'єднання з гумове ущільнення, яке вкручується в корпус, наприклад, насоса, циліндра, розподільника тощо. З’єднує основні компоненти гідравлічної системи з гідравлічними лініями.

Сторона, призначена для вкручування в корпус, має ущільнення ED, у цьому місці додаткові ущільнювачі не потрібні.

p>

Друга сторона призначена для загвинчування труби, коліна або іншого з'єднувача. Ущільнення відбувається при затягуванні на самоущільнювальному затискному конусі Ні. в цьому місці також потрібні додаткові пломби.

З'єднання призначене тільки для вкручування в корпус.Не підходить для з'єднання двох проводів.Для цього роз'єми можна придбати на інших наших аукціонах.

Корисні дані:

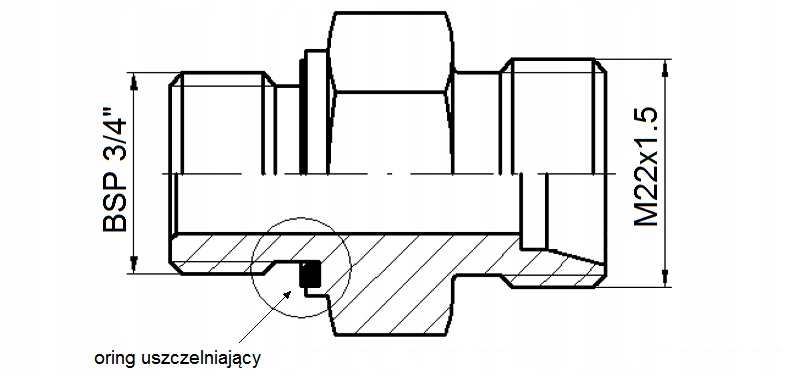

Діаметр різьби BSP 3/4", виміряний штангенциркулем:

• Зовнішній діаметр [мм]: 26,1 - 26,4
• Внутрішній діаметр [мм]: 24,1 - 24, 5

Діаметр різьби M22x1,5, виміряний штангенциркулем:

• Зовнішній діаметр [мм]: 21,6 - 21,9
• Внутрішній діаметр [мм]: 20,2 - 20,6

Технічні дані:

• Кут затискного конуса: 24° (типовий для польського стандарту)
• Номінальний діаметр проходу: 10 мм
• Різьба з боку корпусу: зовнішня дюймова BSP 3/4"
• Різня з боку кабелю: зовнішня метрична 22x1,5
• Версія підключення: легка
• Номінальний тиск: 180 бар
• Максимальний тиск: 230 бар
• Тип рідини: гідравлічне масло

Матеріал:

• Зварювана сталь, оцинкована, стійка до корозії
