Шланг гідравлічний AA 10/1 M18x1.5, 1-оплітка (1SN), 180 Бар, L-1100 мм

Гнучкі гідравлічні лінії поряд із жорсткими безшовними трубами використовуються в кожній гідравлічній системі для транспортування рідин. Їх великою перевагою є гнучкість, яка дає широкі можливості монтажу та розташування навіть у важкодоступних місцях. У разі пошкодження, несправності або витоку ці кабелі можна легко замінити на нову модель відповідно до конкретних специфікацій.

Кабель на основі гідравлічного шланга North-Fighter відповідає стандартам EN 853 1SN і має привабливу ціну. Це ідеальне рішення для гідравлічних систем з робочим тиском, що не перевищує 180 бар.

Технічні характеристики шланга:

• внутрішній діаметр: 10 мм; 3/8"; тире: -06
• зовнішній діаметр: 16,2 мм
• внутрішній шар: синтетичний каучук
• посилення: 1 оплетка зі сталевого дроту
• зовнішній шар: синтетичний каучук
• робочий тиск: 180 бар
• тиск розриву: 720 бар
• радіус вигину: 130 мм
• діапазон температур: -40°C +100°C
• стандарт: EN 853 1SN
< /ul>

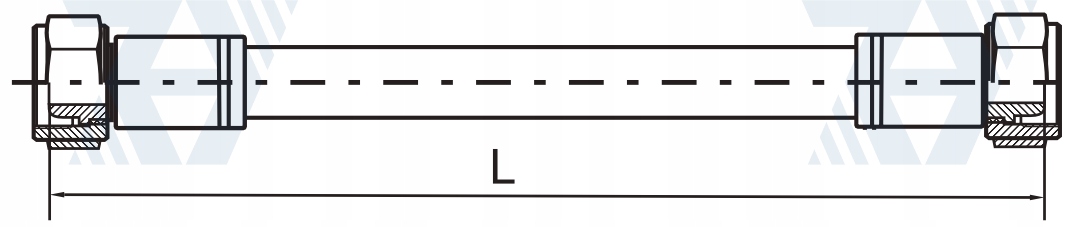

Кабель обтиснутий з обох боків прямими метричними клемами DKOL з внутрішньою різьбою M18x1,5 12L (гайка).

Технічні характеристики кабелю:

• довжина L - 1100 мм
• кінець 1: DKOL M18x1,5 12L
• кінець 2: DKOL M18x1,5 12L
• кінець 2: DKOL M18x1.5 12L
• li>

Усі наші гідравлічні лінії очищаються на відповідній стадії виробництва, тому користувач може бути впевнений в отриманні виробу, готового до встановлення та тривалої експлуатації!

Щоб визначити значення потоку заданого розміру шланга, необхідно скористатися відповідною таблицею (див. навпроти).

Дані вибираються залежно від типу труби:

• лінія тиску (подача)
• лінія всмоктування або повернення

Щоб визначити відповідний діаметр гідравлічного шланга, вам потрібна лінійка, один кінець якої застосовується до значення потоку (ліва лінійка), інше – до значення швидкості потоку (закон лінії) залежно від місця використання труби.

Лінії швидкості потоку мають діапазони значень, які залежать від індивідуальні характеристики системи.

Щоб визначити найкращі параметри, потрібно вибрати середнє значення із заданого діапазону, округливши розмір дроту до повного розміру над індикацією.

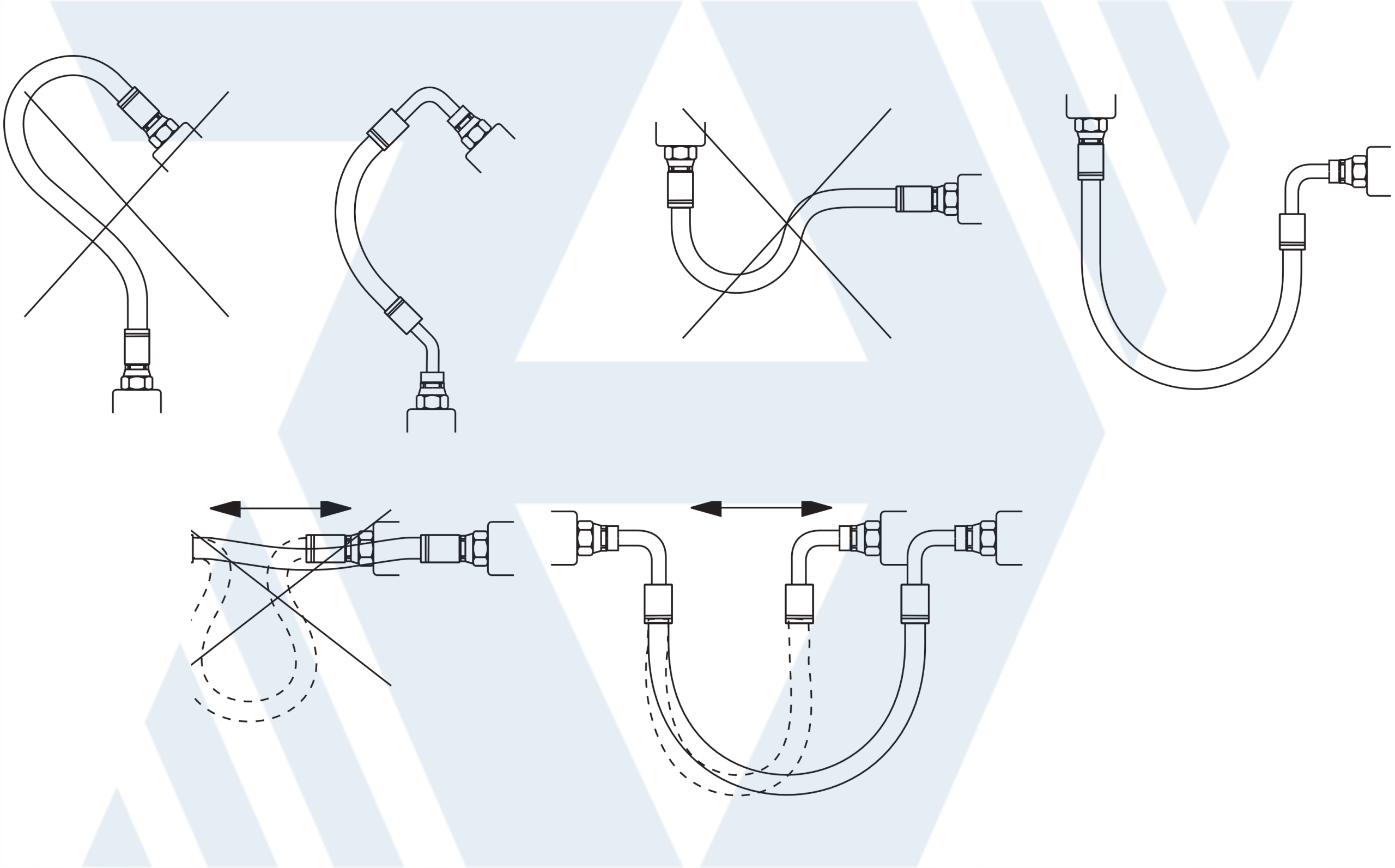

Під час проектування та вибору кабелів для даної системи також потрібно звернути увагу на:

• кут скручування кінців, це стосується таких типів кабелів: коліно:коліно , вушко: вушко, ліктьове вушко
• вибір відповідного типу наконечника залежно від розташування та робочого положення шланга
• вибір радіуса вигину шланга
• уникнення скручування шланга під час встановлення, що може призвести до його передчасного зносу
• li>
• належний захист кабелю від передчасного зносу.
