Гідравлічний шланг з коліном 90° AK 12/2 M22x1.5, 2-плетінка (2SN), 275 Бар, L-600 мм

Гнучкі гідравлічні лінії поряд із жорсткими безшовними трубами використовуються в кожній гідравлічній системі для транспортування рідин. Їх великою перевагою є гнучкість, яка дає широкі можливості монтажу та розташування навіть у важкодоступних місцях. У разі пошкодження, несправності або витоку ці кабелі можна легко замінити на нову модель відповідно до конкретних специфікацій.

Кабель виготовлено з гідравлічного шланга, який відповідає стандартам EN 853. Це ідеальне рішення для гідравлічних систем із робочим тиском, що не перевищує 275 бар.

Технічні характеристики шланга:

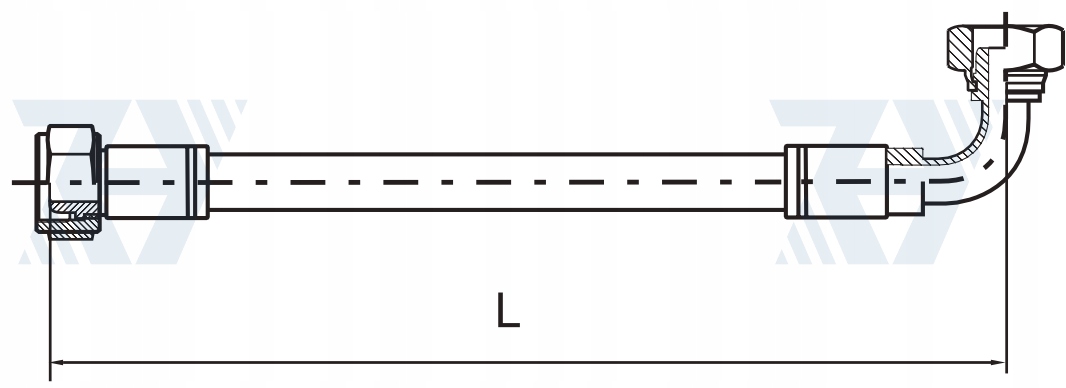

Кабель з прямим метричним наконечником DKOL із внутрішньою різьбою M22x1,5 15L (гайка) з одного боку та колінним наконечником DKOL-90° із внутрішньою різьбою M22x1,5 15L (гайка) з іншого боку

Технічні характеристики кабелю:

• довжина L - 600 мм
• кінець 1: DKOL M22x1,5 15L< /li>
• кінець 2: DKOL-90° M22x1.5 15L

На інших аукціонах доступні кабелі довжиною: 300, 400, 500, 600 , 700, 750, 800, 900, 1000, 1100, 1200, 1250, 1450, 1500, 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000, 900 0 і 10000 мм p>

Тут ми можемо виготовити шланг будь-якого необхідного розміру!

Усі наші гідравлічні лінії очищаються на відповідній стадії виробництва, тому користувач може бути впевнений в отриманні виробу, готового до встановлення та тривалої експлуатації!

Щоб визначити значення потоку заданого розміру шланга, необхідно скористатися відповідною таблицею (див. навпроти).

Дані вибираються залежно від типу труби:

• лінія тиску (подача)
• лінія всмоктування або повернення

Щоб визначити відповідний діаметр гідравлічного шланга, вам потрібна лінійка, один кінець якої застосовується до значення потоку (ліва лінійка), інше – до значення швидкості потоку (закон лінії) залежно від місця використання труби.

Лінії швидкості потоку мають діапазони значень, які залежать від індивідуальні характеристики системи.

Щоб визначити найкращі параметри, потрібно вибрати середнє значення із заданого діапазону, округливши розмір дроту до повного розміру над індикацією.

Під час проектування та вибору кабелів для даної системи також потрібно звернути увагу на:

• кут скручування кінців, це стосується таких типів кабелів: коліно:коліно , вушко: вушко, ліктьове вушко
• вибір відповідного типу наконечника залежно від розташування та робочого положення шланга
• вибір радіуса вигину шланга
• уникнення скручування шланга під час встановлення, що може призвести до його передчасного зносу
• li>
• належний захист кабелю від передчасного зносу.

Ми пропонуємо багато різноманітних гідравлічних фітингів і шлангів. Якщо ви не знайшли рішення, яке вас цікавить, або шукаєте індивідуальний продукт, ви знайдете його тут!
