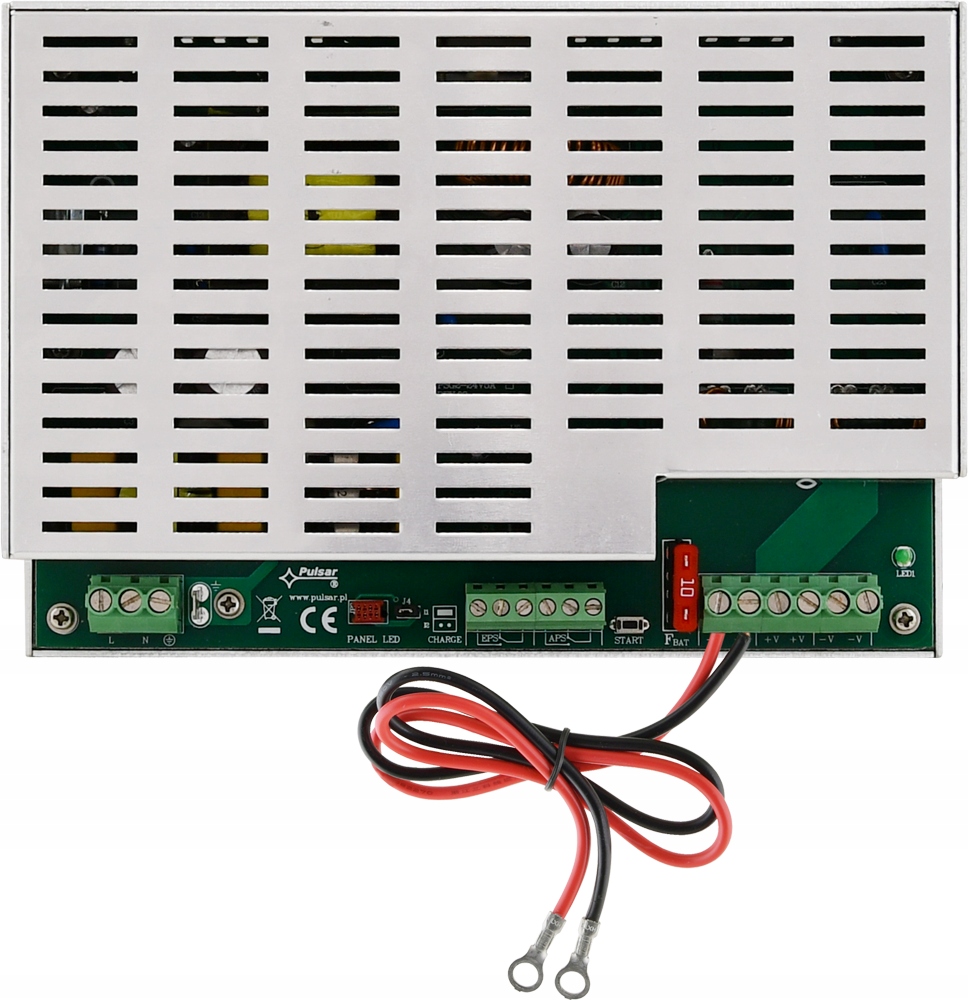

Блок живлення буфера Pulsar PSG2-12V10A 13.8Vdc/10A

Характеристики джерела живлення:

• джерело безперебійного живлення DC 13.8V/10A
• відповідність стандарту для систем виявлення злому та нападу (SSWiN) EN50131-6:2017 на рівні 1, 2 та екологічному класі II
• відповідність стандарту для систем контролю доступу (KD) EN60839-11:2013 у класі 1, 2 та екологічному класі II
• широкий діапазон напруги живлення змінного струму 200÷240 В
• висока ефективність 88%
• захист акумулятора від надмірного розряду (UVP)
• струм заряджання акумулятора 1A/4A, перемичка
• Функція START для ручного ввімкнення живлення від батарея
• динамічний тест батареї
• контроль безперервності ланцюга батареї
• контроль напруги батареї
• Технічний вихід EPS про збій мережі - реле
• Технічний вихід APS для сигналізації про збій батареї - реле
• контроль заряджання та обслуговування батареї
• захист виходу батареї від короткого замикання та зворотного з'єднання
• оптична сигналізація Світлодіод
• захист:

  - захист SCP від короткого замикання

  - перенапруга OVP

  - перенапруга (вхід змінного струму)

  - перевантаження OLP

Опис:

Буферний блок живлення призначений для безперебійного живлення пристроїв, яким потрібна стабілізована напруга 12 В постійного струму (+/-15%). Джерело живлення подає напругу U=13,8 В постійного струму з ефективністю по струму:

1. Вихідний струм 9A + 1A зарядка акумулятора

2. Вихідний струм 6А + 4А зарядка акумулятора

Сумарний струм приймачів + акумулятор макс. 10А.

Технічні дані:

• Електроживлення: ~ 200 – 240 В змінного струму; 1А; 50/60 Гц
• Початковий струм: 50A
• Струм споживання: 1,3@230VAC макс.
• Живлення: 138W
• ККД: 88%
• Вихідна напруга (заводські налаштування): 11V÷13,8V DC – робота буфера; 10V÷13.8V DC – робота від батареї
• Вихідний струм: 9A + 1A зарядка батареї; 6A + 4A зарядка батареї
• Діапазон регулювання вихідної напруги: 13,5÷14,5VDC
• Напруга пульсацій: 100mV p-p max.
• Струм споживання для власних потреб джерела живлення (під час роботи буфера): прибл. 50 мА
• Струм заряджання батареї: 1A або 4A (перемикається перемичкою)
• Захист від короткого замикання SCP: електронний, автоматичне повернення
• Захист від перевантаження OLP: 105-150% потужності джерела живлення, автоматичне повернення
• Захист ланцюга батареї OLP: запобіжник T10A
• Захист від перенапруги: варистори
• Захист від перенапруги OVP: >19 В (активація вимагає відключення напруги живлення приблизно на 1 хв.)
• Захист батареї від надмірного розряду UVP: U<9,5 В (± 5%) - відключення клеми батареї
• Оптична індикація роботи: так; Зелений світлодіод - наявність напруги змінного струму
• Додаткове обладнання: комплект світлодіодної оптичної сигналізації PKAZ168
• Умови експлуатації: екологічний клас II, -10 oC÷40 oC; відносна вологість 20-90% (без конденсації)
• Розміри: 204 x 141 x 52 мм (ШxВxГ)
• Вага нетто/брутто: 0,83 кг/0,88 кг
• Клас захисту від ударів: I (перший) - потрібен захисний провідник
• З’єднувачі: PCB вводу/виводу: 0,5–2,5 мм2 (AWG 26–12); вихід оптичної сигналізації: 4-контактний роз'єм micromatch
• Можливість монтажу на DIN-рейку - потрібен тримач DIN4.
