Pulpit do makiety z ekranem dotykowym H0/TT/N

Ласкаво просимо на наші аукціони,

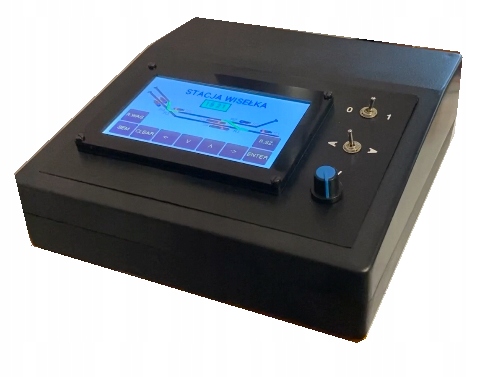

На цьому аукціоні ви купите пульт управління для моделі залізниці на базі 5-дюймового сенсорного екрану. Це сучасне рішення не тільки дозволяє легко вмикати і вимикати пристрої, але також має програми, які дозволяють задавати весь маршрут, що значно прискорює маневри на станції. Крім того, програмна безпека захищає від несанкціонованих операцій, таких як пропуск двох поїздів на одну колію. Приладова панель також дозволяє контролювати напрямок і швидкість поїздів на станції та безпечно відправляти поїзди на колію. Стіл призначений для малих і середніх станцій і виготовляється за індивідуальним замовленням протягом 30 днів з моменту отримання плану станції з нумерацією всіх пристроїв (семафорів, стрілочних переводів і вагонороздільників). Зовнішній вигляд робочого столу показано на фото нижче

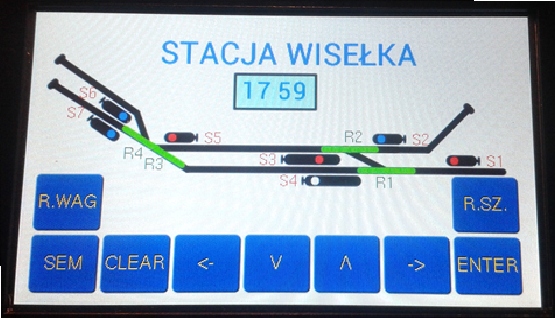

Вигляд і функції сенсорного екрана

На фото нижче показано функції, доступні користувачеві. До них належать:

- контроль semaformi

- контроль стрілки

- контроль вагонороздільника

- модель годинника, що дозволяє керувати рухом за розкладом

- оптична сигналізація стану семафорів і стрілочних переводів

- До 9 програм, що дозволяють швидко встановити маршрут

- Можливість підключення колійних датчиків, що дозволяє автоматичне відключення семафорів після проходження поїзда

- захист траси за станцією від зіткнення поїздів

Керування стрілками

За допомогою стрілок у нижній частині екрана виберіть літеру «R» (стрілка), її номер на плані станції (на фото нижче). це R1) і спосіб налаштування «+» (прямий вперед) або «-» (поворот) і підтвердіть клавішею ENTER. Стрілка переміщена і її стан видно на плані зеленою лінією. На фотографіях нижче показано стан стрілочного переводу R1 до та після перемикання. Програма для настільного комп’ютера перевіряє центрування стрілочних переводів і дозволяє ввімкнути подачу сигналів на семафорах у разі неправильного розташування стрілочних переводів. Стрілочні переводи, які використовуються на станції, не потребують виходів, що сигналізують про їхнє положення, оскільки програма встановлює їх усіх у положення «прямо» відразу після ввімкнення живлення.

Керування семафором

Щоб активувати семафор, виберіть літеру "S" (семафор) і його номер на плані станції та підтвердіть клавішею ENTER. Якщо на семафорі більше 2 ліхтарів, програма вирішить, який ліхтар ввімкнути в залежності від ситуації на станції. Як приклад розглянемо семафор S4. Якщо маршрут для відправлення не заброньовано, програма прийме, що це буде маневровий рейс в межах станції, і ввімкне біле світло, як показано нижче:

Ще один індикатор буде ввімкнуто, якщо поїздка на маршрут заброньована (червона стрілка на клавіші «R.SZ» (бронювання маршруту). Поки наступний семафор вказує на «STOP», помаранчевий індикатор світиться Якщо наступні два розділи вільні - зелене світло. Семафори можна вимкнути вручну за допомогою кнопки SEM на робочому столі або автоматично з трекових датчиків, які можна придбати на наших аукціонах.

Управління розподільником вагона

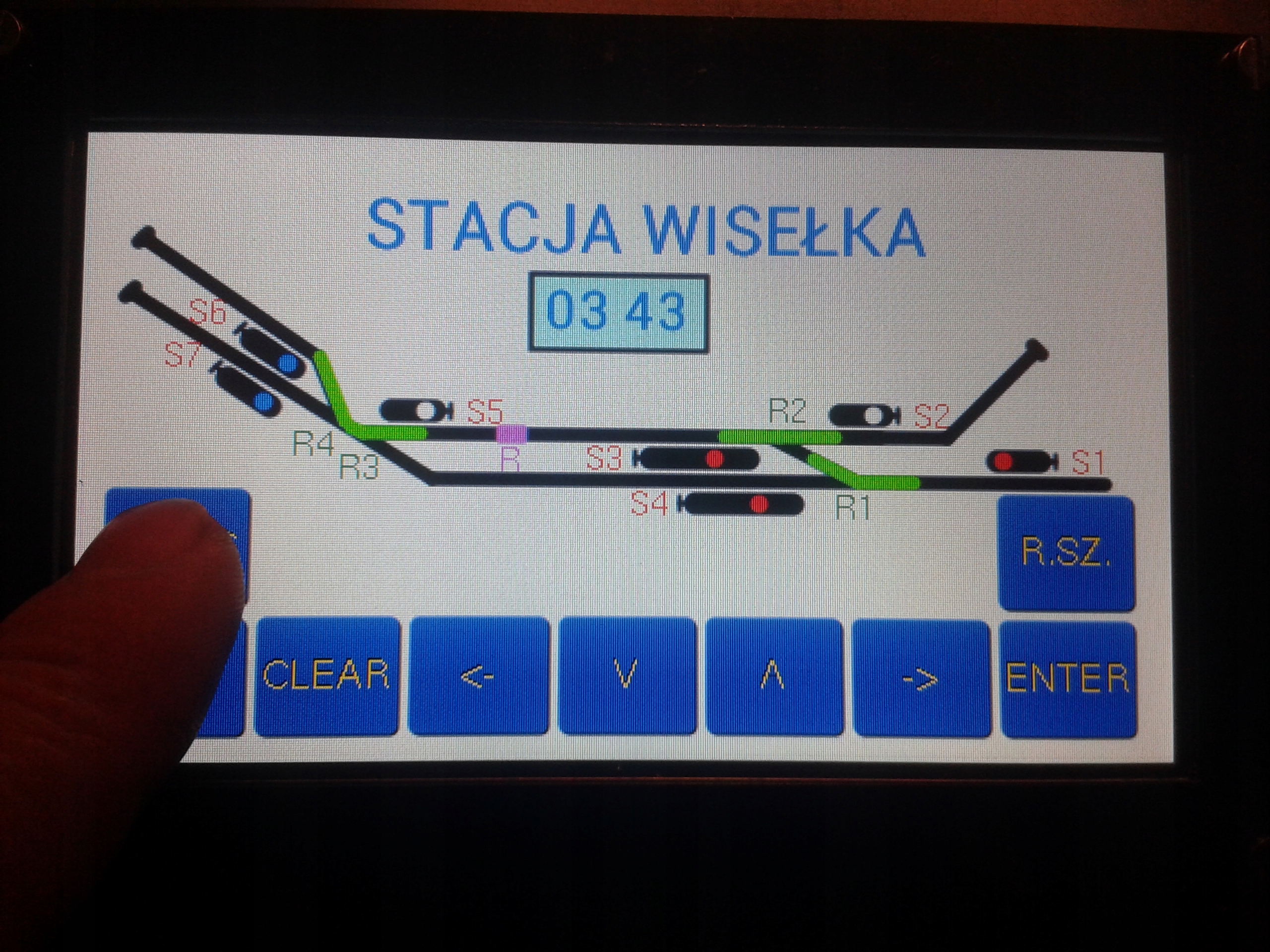

Для керування На розділювачі є спеціальна кнопка "R.WAG", натиснувши цю кнопку, поїзд розділиться і це буде позначено на панелі приладів круглим прямокутником із літерою "R", як показано нижче.

І, можливо, це може бути швидше... тобто автоматичні програми

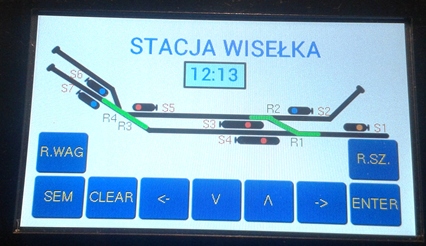

Пристрій дозволяє швидко налаштувати багато стрілок і семафорів за допомогою заздалегідь визначених програм. Літера «P» і номер програми встановлюються та підтверджуються клавішею ENTER. Показана станція використовує 5 програм. Р1, наприклад, дозволяє швидко доставити поїзд з колії на станцію. Ця програма послідовно встановлює R1-, R2-, S1. Наступні дозволяють швидко маневрувати на станції. Спосіб роботи програм залежить від плану станції і узгоджується з покупцем після доставки плану станції. Робота програми P1 показана на фото нижче (до включення програми - зліва і після включення програми - справа)

Розклад

Розробка розкладу робить гру з моделлю більш привабливою та наближає її до реальної роботи на станції. Робочий стіл обладнано спеціальним годинником, який працює в 6 разів швидше, ніж справжній годинник, що робить час поїзда більш реалістичним. Цей годинник можна вільно налаштувати для імітації, наприклад, дорожнього руху в години пік або вечірні години. На всіх фотографіях його видно в середній верхній частині екрана.

Блок живлення для станції та робочого столу

Блок живлення поставляється з робочий стіл для живлення його та всіх пристроїв і поїздів.

Підключення пристроїв до робочого столу

Підключення семафорів, стрілочних переводів, розподільників, датчиків та живлення. доріжки дуже проста і не вимагає пайки. Усі пристрої підключаються до гвинтових роз’ємів, розташованих на задній частині робочого столу, як показано на фото нижче. Розміри стільниці 22х21,5х8 см.

Також можна оформити рахунок-фактуру з ПДВ - заходьте в магазин і отримуйте задоволення!!!
