Блок буферного живлення Pulsar HPSB-24V5A-C 24V 5A (2x17Ah)

Характеристики джерела живлення:

• джерело безперебійного живлення DC 27,6V/3A
• широкий діапазон напруги живлення змінного струму 200÷240V
• високий ККД 90%
• контроль заряду та обслуговування акумулятора
• захист акумулятора від надмірного розряду (UVP)
• зарядний струм батареї 0,5 A або 2 A (перемикається перемичкою)
• захист виходу батареї від короткого замикання та зворотного з’єднання
• світлодіодна оптична сигналізація
• захист:

  - захист від короткого замикання SCP

  - перенапруга OVP

  - перенапруга (вхід змінного струму)

  - перевантаження захист OLP

Опис:

Буферний блок живлення призначений для безперебійного живлення пристроїв, які вимагають стабілізованої напруги 24 В постійного струму (+/-15%).

Блок живлення подає напругу U=27,6 В постійного струму з ефективністю за струмом:

1. Вихідний струм 4.5A + 0.5A зарядка акумулятора

2. Вихідний струм 3А + 2А зарядка акумулятора

Сумарний струм приймачів + акумулятор макс. 5A.

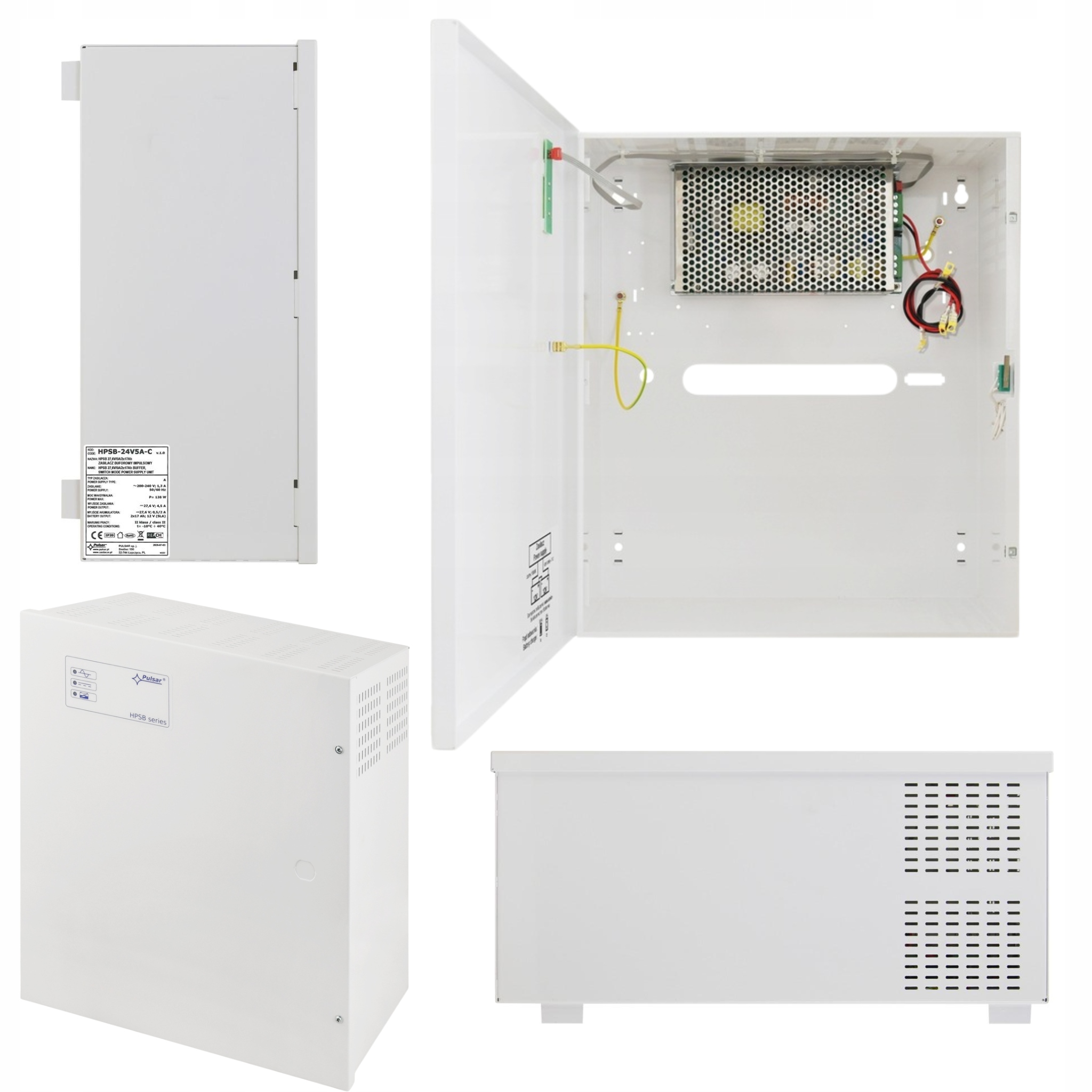

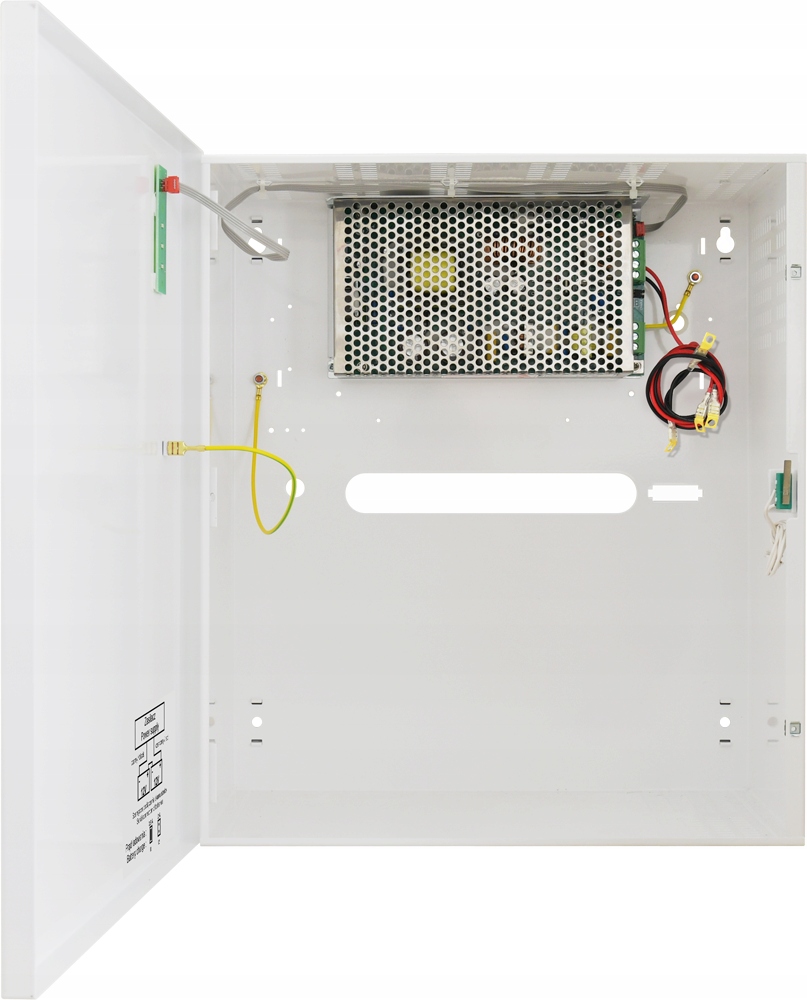

Блок живлення побудований на основі імпульсного блоку живлення з високою енергоефективністю та розміщений у металевому корпусі (колір RAL 9003) з місцем для двох батарей 12V 7Ah. Корпус оснащений мікроперемикачем, що сигналізує про відкриття дверей (передніх).

Технічні дані:

• Тип живлення: A (Зовнішнє джерело живлення EPS)
• Мережа живлення: ~ 200 – 240 В змінного струму; 0,5 А; 50/60 Гц
• Струм споживання: 1,3 A@230VAC max.
• Блок живлення: 138W
• ККД: 90%
• Вихідна напруга (заводські налаштування): 22V÷27,6V DC - буферна робота; 19V÷27,6V DC - робота від батареї
• Вихідний струм: 4,5A + 0,5A зарядка батареї або 3A + 2A зарядка батареї
• Діапазон регулювання вихідної напруги: 27÷28,8VDC
• Пульсація напруги: 100mV p-p max.
• Струм споживання для власних потреб живлення (під час роботи буфера): 30 мА
• Струм заряджання батареї: 0,5 A або 2 A (перемикається перемичкою)
• Захист від короткого замикання SCP: електронний, автоматичне повернення
• Захист від перевантаження OLP: 105-150% потужності джерела живлення, автоматичне повернення
• Захист ланцюга батареї OLP: запобіжник F6.3A/250V
• Захист від перенапруги: варістори
• Захист від перенапруги OVP: >37 В (активація вимагає відключення напруги живлення приблизно на 1 хв.)
• Захист батареї від надмірного розряду UVP: U<19 В (± 5%) - від’єднання клеми батареї
• Протидиверсійний захист захист - TAMPER: 1x мікроперемикач: NC контакти (закритий корпус), відкриття корпусу 0,5A@50VDC (макс.)
• Оптична індикація роботи: так - світлодіоди на друкованій платі та корпусі джерела живлення
• Умови експлуатації: екологічний клас II, -10 oC÷40 oC; відносна вологість 20-90% (без конденсації)
• Зовнішні розміри корпусу: 335x385x173+14 мм (ШxВxГ)
• Кріплення (ШxВ): 298x310 мм
• Місце для акумулятора: 2x17Ah/12V (325x178x168 мм)
• Вага нетто/брутто: 5,0 кг/ 5,6 кг
• Клас захисту від ударів: I (перший) - потрібен захисний провідник
• З'єднувачі - джерело живлення: Φ0,63÷2,5 I/O PCB: Φ0,41÷1,63, виходи акумулятора: 6,3F-2,5/40см.

• Oконструкція має відстань від стіни (землі) для прокладки кабелю - 14 мм; охолодження джерела живлення: конвекція
