ПУЛЬТ ДИСТАНЦІЙНОГО КЕРУВАННЯ 2 КАН. + 2 ПУЛЬТА ДИСТАНЦІЙНОГО КЕРУВАННЯ RADIOLINIA 230V

КОМПЛЕКТ ДИСТАНЦІЙНОГО КЕРУВАННЯРАДІО

.

2 КАНАЛ З ДВОМА ПУЛЬТАМИ

.

РЕСИВЕР З ЖИВЛЕННЯМ 230 В

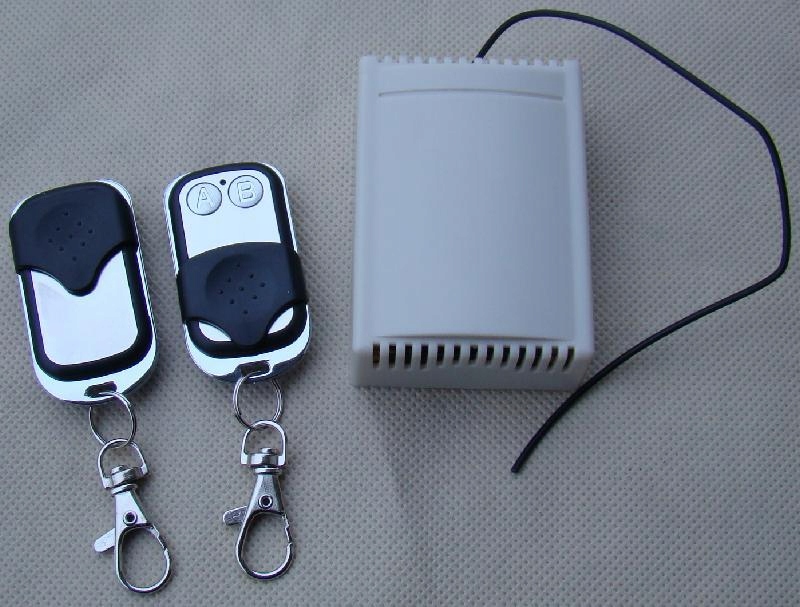

У набір входять 2 елегантні хромовані 2-кнопкові пульти дистанційного керування з кришкою, яка дозволяє закривати кнопки. Приймач живиться безпосередньо від мережі 230 В, тому вам не потрібно купувати блоки живлення тощо.

.

Набір дозволяє виконувати багато завдань, наприклад, керувати воротами, двигунами, освітленням, приводами та іншими пристроями. максимальне навантаження на кожен канал становить 10 А (резистивний, наприклад, нагрівач) або 5 А (індуктивний, наприклад, двигун).

Приймач може працювати в 3 режимах, які перемикаються перемичкою в приймачі:

- увімкнути / вимкнути (натискання кнопки №1 на пульті включає реле №1 в приймачі та наступне натискання кнопки №1 на пульті

вимкне це реле). Решта канали працюють аналогічно.

- миттєве (натискання кнопки №1 на пульті та її утримання вмикає реле №1 в приймачі, поки ви не відпустите кнопку пульта). Решта каналів працюють аналогічно.

- тригер/засувка (натискання кнопки певного каналу (наприклад, 1) вмикає реле цього каналу (№ 1) і одночасно вимикає всі інші реле. Ще одне натискання натискання однієї і тієї ж кнопки (наприклад, 1) не змінює ситуації, натискання іншої кнопки (наприклад, 2) включає реле цього каналу (№ 2) і одночасно вимикає всі інші реле тощо.

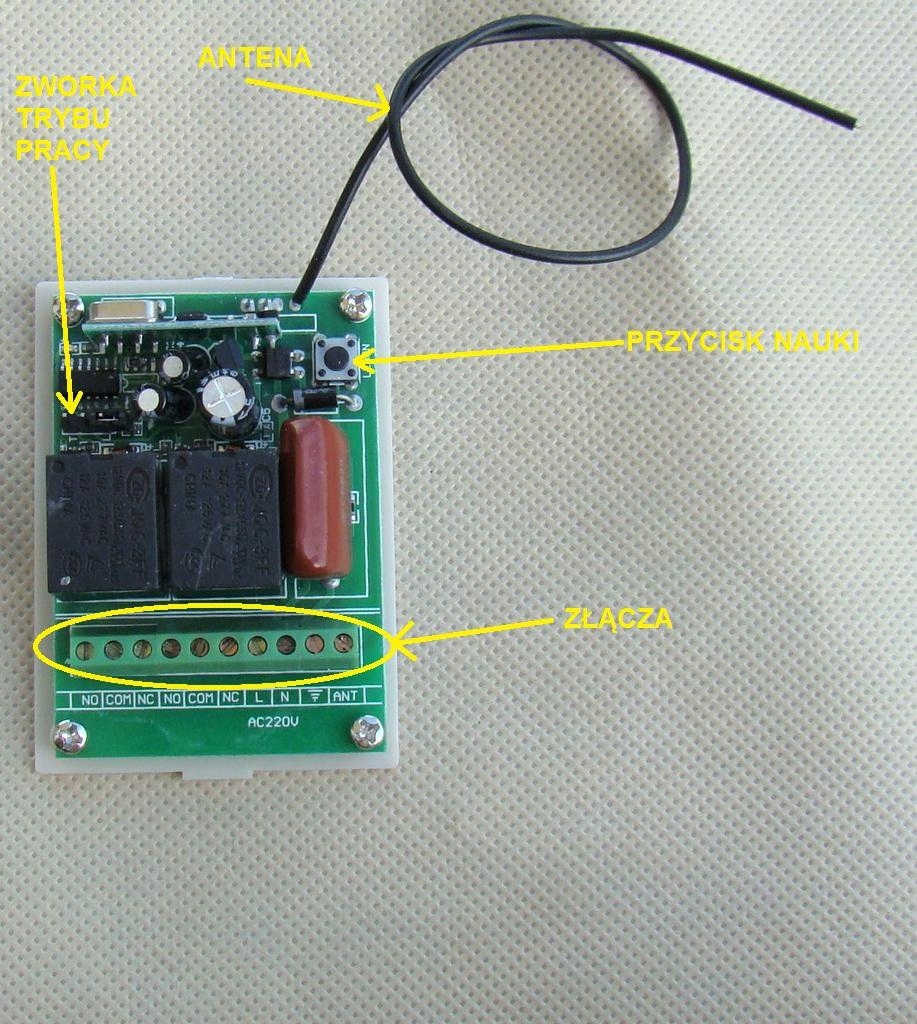

Щоб змінити режим роботи, від'єднайте джерело живлення та перемістіть або зніміть перемичку. Повністю видалена перемичка означає миттєвий режим. Перемичка, розміщена на контакті T (ближче до краю плати) і середньому контакті, означає режим тригера, тоді як перемичка, розміщена на контакті L і середньому контакті, означає режим увімкнення/вимкнення.

УВАГА! Переміщайте перемичку тільки при відключеному живленні приймача!

Технічний опис:

Пульт дистанційного керування має розміри 5,5x3x1,5 см. Пульт дистанційного керування живиться від типової батареї 12 В. Максимальна дальність до 70-100 м на відкритій місцевості.

.

Найбільший радіус дії на відкритому повітрі, коли пульт дистанційного керування та приймач «бачать» один одного. Будь-які перешкоди, такі як дерева, паркани, дороги, пагорби тощо, зменшують радіус дії.

.

Також у міських районах радіус дії завжди буде меншим через перешкоди. Лінії високої напруги, стіни тощо спричиняють особливо значне зменшення діапазону.

.

Пульт дистанційного керування має 2 кнопки та світлодіодний індикатор. Живиться від звичайної батареї 12 В для пультів дистанційного керування.

.

Приймач має розмір 7,5x5,5 см і товщину 2,5 см. Електроживлення змінного струму 230В згідно схеми. Кожен канал має реле з трьома вільними від напруги контактами: загальний COM (середній загальний контакт), NO (нормально відкритий) і NC (нормально закритий). Приймач також має світлодіод, який постійно світиться під час нормальної роботи та блимає під час програмування/видалення пультів дистанційного керування.

Програмування пультів дистанційного керування для приймача:

Увімкніть джерело живлення приймача (завжди зачекайте хвилину, поки конденсатори розрядяться), обережно за допомогою ізольованого інструменту (наприклад, викрутки) натисніть перемикач навчання на платі (у кутку приймача) і утримуйте протягом приблизно 2-3 секунди (світлодіод блимає). Відпустіть перемикач і натисніть кнопку дистанційного керування (утримуйте приблизно 1-2 секунди) і все готово! У приймач можна ввести до 10 пультів дистанційного керування.

.

Стирання пам’яті приймача: увімкніть джерело живлення приймача, обережно за допомогою ізольованого інструменту натисніть перемикач на платі та утримуйте його приблизно 6-7 секунд (спочатку блимає світлодіод, а через кілька секунд світлодіод вимкніть), а потім відпустіть перемикач..

Приймач має роз'єми (зліва):

- три контакти NO, COM, NC реле № 1

- три контакти NO, COM, NC реле № 2

- висновок L, до якого підключаємо джерело живлення 230В (фаза)

- контакт N, до якого ми підключаємо (нульове) джерело живлення 230 В

- контакт заземлення, до якого підключаємо кабель живлення PE

- останній контакт ANT неактивний, ми нічого до нього не підключаємо

.

Нижче також наведено схему підключення лампочки 230 В (керування лампочкою за допомогою пульта дистанційного керування).

.

Приклад 1: керування лампочкою 230 В за допомогою 1 каналу (одна кнопка на пульті). Використовуємо контакти COM і NO реле №1, підключаючи за схемою нижче. У цьому режимі лампочку можна вмикати та вимикати однією кнопкою на пульті дистанційного керування

Вартість додаткового пульта лише 25 злотих

Набір високої якості, частково виготовлений за технологією SMD.

.

У набір входить: приймач в корпусі, 2 пульта дистанційного керування та інструкція, надіслана електронною поштою. поштою (PDF).

.

Набір абсолютно новий.
