PYNQ-Z2 Python - набір для розробки FPGA
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 4
Заказывая «PYNQ-Z2 Python - набір для розробки FPGA» данное изделие из «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

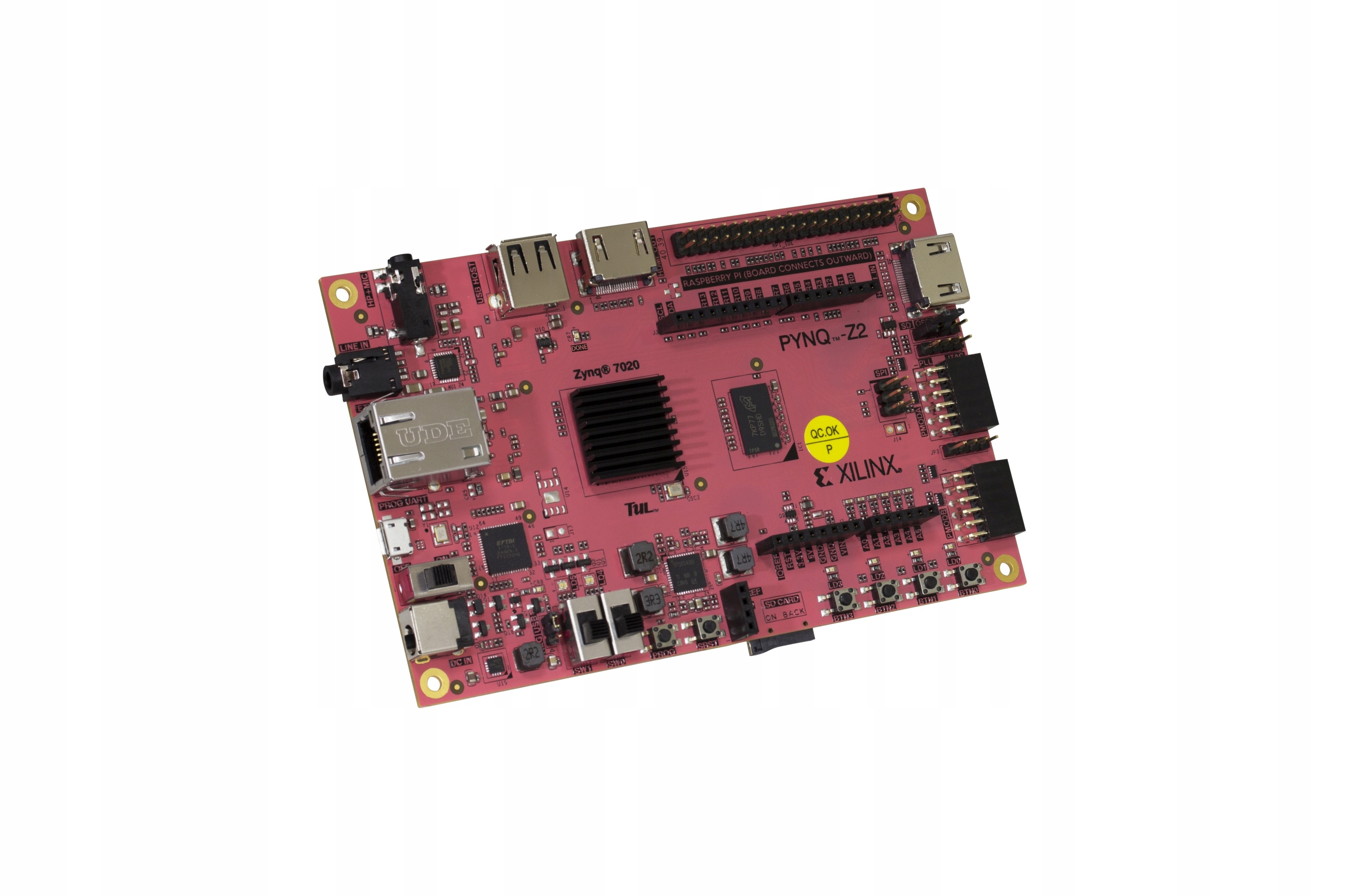

PYNQ-Z2 Python – набір для розробки FPGA
Опис
Набір PYNQ-Z1 розроблено для використання з новою структурою PYNQ з відкритим кодом, що дозволяє розробникам використовувати можливості SoC Xilinx Zynq (APSoC), без необхідності розробляти програмовані логічні схеми - натомість SoC програмуються за допомогою Python, а код розробляється та тестується безпосередньо на PYNQ-Z2. Логічні схеми імпортуються як апаратні бібліотеки та програмуються через API практично так само, як бібліотеки програмного забезпечення.

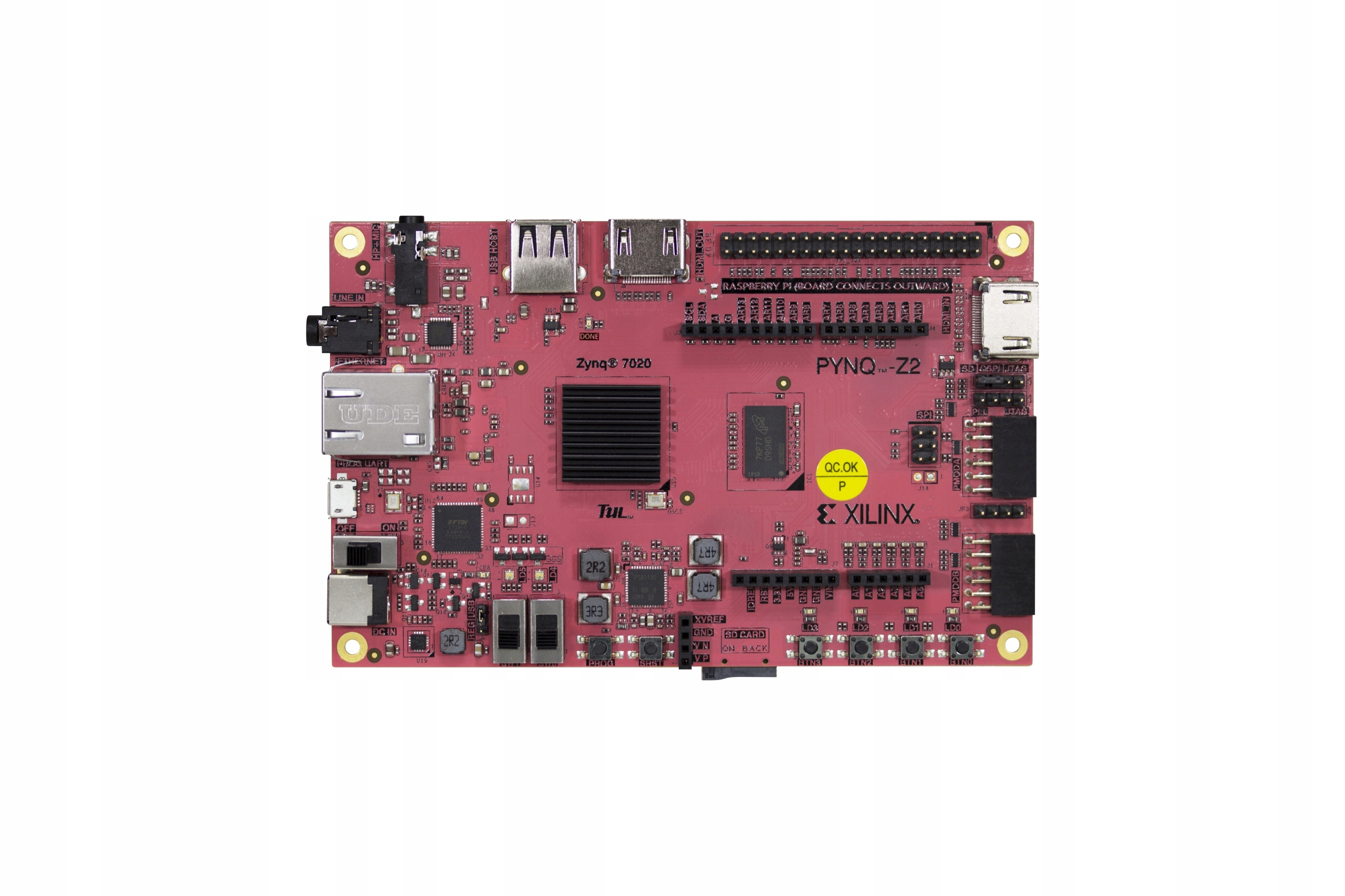

PYNQ-Z2 — це програмована плата FPGA для вбудованих систем, яка підтримує мультимедіа за допомогою вбудованих аудіо- та відеоінтерфейсів. Плата розроблена таким чином, щоб легко розширити свої можливості за допомогою модулів Pmod, екранів Arduino, екранів Raspberry Pi, розширень Grove, а також використання спільних портів GPIO. Можливості набору PYNQ-Z2 також можна розширити за допомогою пристроїв USB, таких як карти Wi-Fi, модулі Bluetooth або камери.
Властивості
- ZYNQ Мікросхема XC7Z020-1CLG400C
- Двоядерний процесор Cortex-A9 650 МГц
- Контролер пам’яті DDR3 із 8 каналами DMA та 4 високопродуктивними підлеглими портами AXI3
- Контролер периферійних пристроїв з високою пропускною здатністю: 1G Ethernet, USB 2.0, SDIO
- Контролер периферійних пристроїв із низькою пропускною здатністю: SPI, UART, CAN, I2C
- Програмований за допомогою JTAG, Quad-SPI Flash і карт MicroSD
- Програмована логіка, еквівалентна Artix-7 FPGA
- 13300 логічних блоків, кожен із чотирма 6-вхідними LUT і 8 клапанами
- 630 КБ швидкої оперативної пам’яті li>
- 4 плати керування годинником, кожна з циклом (PLL) і змішаним режимом синхронізації (MMCM)
- 220 блоків DSP
- Вбудований аналогово-цифровий перетворювач (XADC )
- Пам'ять
- 512 МБ пам'яті DDR3 з 16-розрядною шиною при 1050 Мбіт/с
- 16 МБ Quad-SPI Flash із попередньо запрограмованим 48-бітним глобальним унікальним ідентифікатором, сумісним із EUI-48/64
- Слот MicroSD
- USB та Ethernet
- Gigabit Ethernet PHY
- Схема програмування Micro USB-JTAG
- Міст Micro USB-UART
- USB 2.0 OTG PHY (підтримує лише хост)< /li>
- Звук і відео
- Порт HDMI (вхід)
- Порт HDMI (вихід)
- Інтерфейс I2S із 24-розрядним ЦАП із Гніздо TRRS 3,5 мм
- Лінійний вхід із гніздом 3,5 мм
- Перемикачі, кнопки та світлодіоди < /li>
- 4 кнопки
- 2 повзункові перемикачі
- 4 світлодіоди
- 2 світлодіоди RGB
- Розширення роз’ємів
- Два стандартних Pmod порти – 16 вводів/виводів FPGA (8 загальних контактів із роз’ємом Raspberry Pi)
- З’єднувач Arduino Shield – 24 вводи/виводи FPGA та 6 одноконтактних аналогових входів 0–3,3 В до XADC
- Роз’єм Raspberry Pi – 28 вводів/виводів FPGA (8 загальних контактів із портом Pmod A)
- Живлення < /li>
- Живлення від зовнішнього USB або 7–15 В джерело живлення
