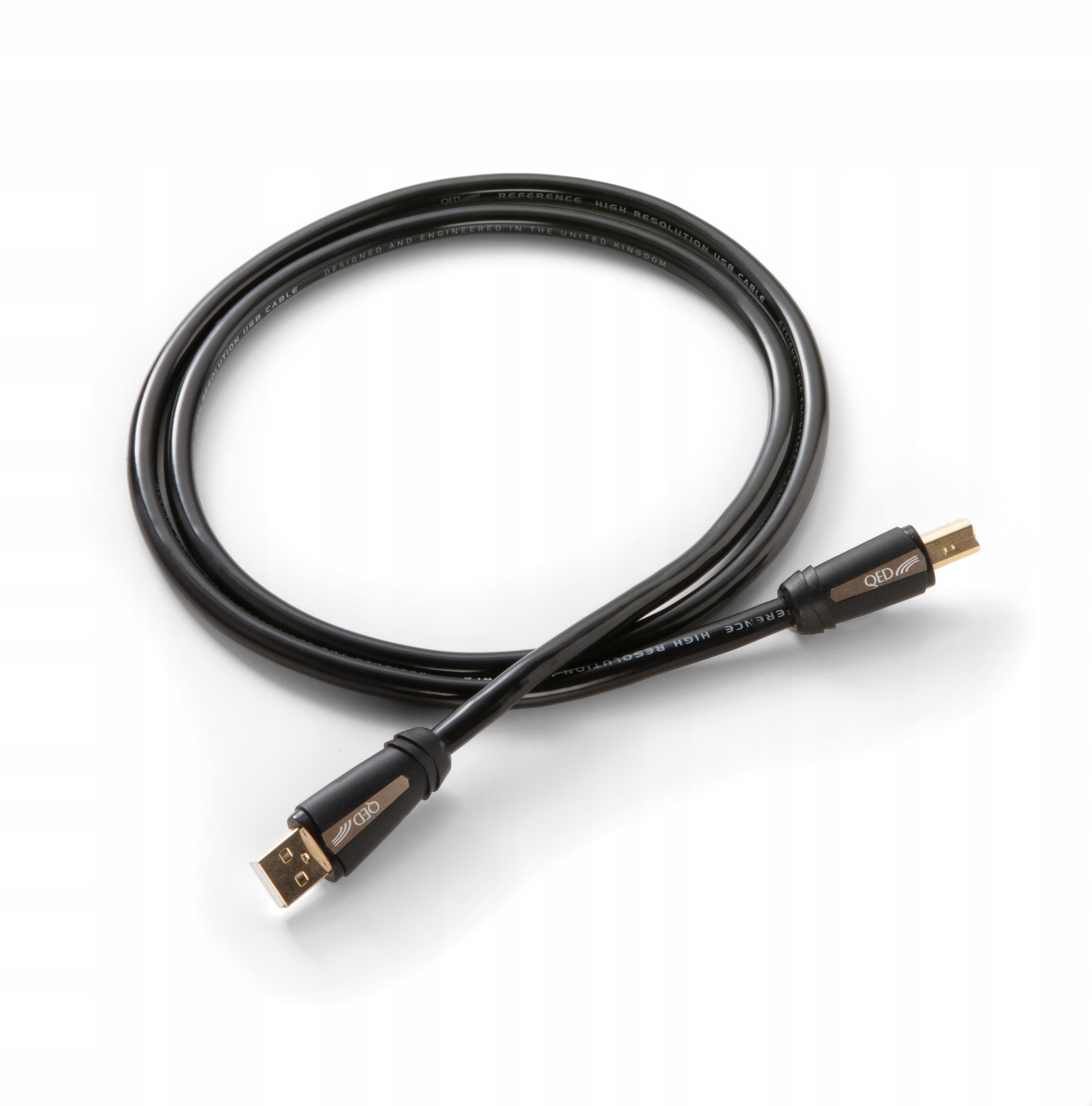

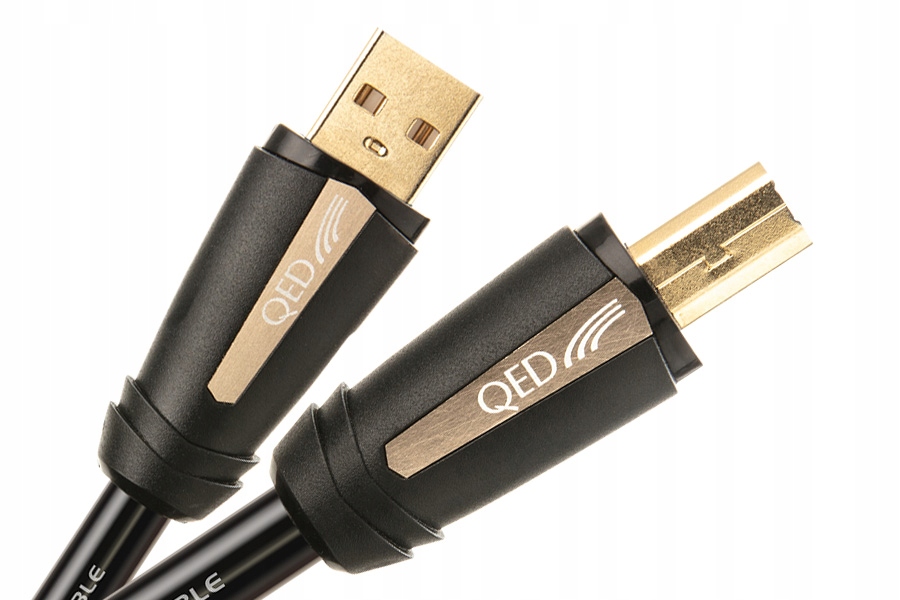

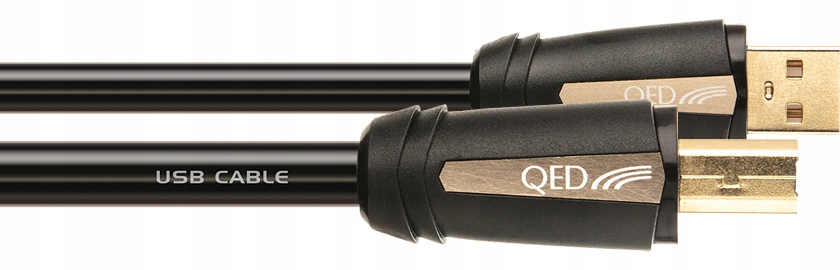

QED Reference USB A-B - кабель USB 2.0 A/B, довжина 2 м

Продукт надається офіційним дистриб’ютором QED у Польщі!

Кабель USB високої роздільної здатності QED Reference використовує суворо контрольовану кручену пару безкисневої міді з чистотою 99,999% і поперечним перерізом 24 AWG, з низькопроникним діелектриком зі спіненого поліетилену та однорідною алюмінієво-майларовою оболонкою.

Це система, подібна до тієї, що використовується у високоякісних кабелях QED HDMI і зазвичай не зустрічається в кабелях USB.

• максимальна пропускна здатність: 480 Мбіт/с
• зовнішній діаметр: 7 мм
• імпеданс: 90 Ом із допустимим відхиленням 5%
• часове тремтіння в найгіршому випадку: менше 76 пс пік-пік (кабель 5 м, вимірювання при 480 Мбіт/с; 440 мВ (середньоквадратичне значення)
• загасання пари сигналів: нижче -0,11 дБ/м для 480 МГц
• затримка розповсюдження: максимум 26 нс
• нерівномірність затримки розповсюдження: 68 ps максимум

Новинка 2020 року — покращений і оновлений USB-кабель високої роздільної здатності QED Reference. Він тонший і гнучкий із кращою продуктивністю.

Як і інші кабелі QED, Reference High Resolution USB користується перевагами результатів ретельних досліджень кабелів, які почалися в 1995 році та нещодавно обговорювалися в оновлений звіт Буття. У ньому викладено принципи, які призвели до створення широкого асортименту кабелів, які є найкращим вираженням безкомпромісної якості звуку, досягнутої наукою. Кожен кабель QED базується на флагманській моделі, і, незважаючи на відмінності в ціні, розмірі або простоті використання, кожен зберігає основні функції флагмана. Завдяки цьому навіть базова модель у кожній серії має потужну перевагу перед конкурентами за подібними цінами.

Довідковий USB високої роздільної здатності — це найкраща пропозиція QED, це вершина розуміння цього складне кабельне застосування.

Шлях даних із контрольованим опором

QED Reference High Resolution USB використовує суворо контрольовану виту пару безкисневої міді з чистотою 99,999%, 24 AWG з низькою проникність спіненого поліетиленового діелектрика і однорідного алюмінієво-лавсанового покриття. Це розташування подібне до того, що використовується у високоякісних кабелях HDMI QED, і зазвичай не зустрічається в кабелях USB.

Оскільки опір шляху передачі даних дотримується строго визначеного діапазону 90 Ом із допустимим відхиленням 5 %, з плином часу зі зміною лише 100 пс для кабелю довжиною 3 м вимоги, зазначені в стандарті USB 2.0, перевищуються більш ніж наполовину; таким чином, помилка синхронізації або тремтіння, додані до ізохронного потоку даних, зведені до мінімуму. У результаті задоволення від прослуховування музики через кабель збільшується до ступеня, достатнього для того, щоб бути статистично значущим у тестах на прослуховування, проведених у спеціально розробленій кімнаті QED.

Загальні характеристики продукту:

• максимальна пропускна здатність: 480 Мбіт/с
• зовнішній діаметр: 7 мм
• імпеданс: 90 Ом із допустимим відхиленням 5%
• часове тремтіння в найгіршому випадку: менше 76 пс пік-пік (кабель 5 м, вимірювання при 480 Мбіт/с; 440 мВ середньоквадратичне значення)
• пара сигналу затухання: нижче -0,11 дБ/м для 480 МГц
• затримка поширення: максимум 26 нс
• нерівномірність затримки поширення: максимум 68 пс

Технологія Clean Path Audio™

Багато аудіоентузіастів вважають, що використання USB-кабелю живлення з зарядними струмами та перешкодами від джерел живлення комп’ютера паралельно із ізохронним потоком аудіоданих може негативно вплинути на якість звуку. Одним з рішень є повна відмова від кабелів живлення, але це відхиляється від специфікацій USB і може бути незручним, особливо коли електроніка перетворювача CA вимагає живлення через USB. Натомість у Довіднику QED дроти даних електрично ізольовані за допомогою двошарового екрану, який складається з 100% алюмінієво-майларової обгортки та обплетення, з’єднаного із землею.

Технологія Ferrite Insulation™ – унікальна оболонка Zn/Mn

QED Reference High Resolution USB використовує унікальну інтегровану оболонку Zn/Mn (плаваючу). За допомогою процесу компанії QED цей матеріал, що поглинає радіочастоти, рівномірно розподіляється по кабелю за допомогою спеціального просоченого внутрішнього шару. Його використовували для поглинання високочастотних перешкод, створюваних як у приміщенні, так і на вулиці. Його робота створює набагато тихіше електричне середовище як у кабелі, так і навколо нього, таким чином мінімізуючи тремтіння в потоці аудіоданих.

Наднизька геометрія джиттера

Якщо виміряти за допомогою аналізатора сітки для правильна широкосмугова пропускна здатність USB 2.0, кабель має на 50% менше тремтіння, ніж кабель без феритової оболонки. Це переконливо демонструє, що комбіновані технології шляху передачі даних з контрольованим опором, електрично ізольованих провідників живлення та плаваючої феритової оболонки призводять до удвічі зменшення тремтіння, яке виникає через кабель під час цифрової передачі між джерелом (музичним сервером) і приймачем (конвертер CA або інший інтерфейс). Оскільки USB-аудіо передається в ізохронному потоці даних у реальному часі, вважається, що компоненти дуже низького тремтіння на шляху цифрових даних призведуть до помітного покращення якості звуку. Під час тестування прослуховування USB-кабель високої роздільної здатності QED Reference з феритовою оболонкою та іншими технологіями надавав перевагу порівняно зі зразками без оболонки.

Аудіо високої роздільної здатності — можна передавати практично через будь-який кабель, але...

Хоча аудіопотоки найвищої роздільної здатності 192 кГц/24 біт і вище (такі як DSD) знаходяться в межах максимальної смуги пропускання стандарту USB 2.0 і можуть передаватися практично через будь-який сумісний USB-кабель, помилки синхронізації викликані загасання в кабелі, нерівномірна затримка розповсюдження та невідповідність характеристичного імпедансу збільшать тремтіння в ізохронному потоці даних. Залежно від можливостей приймального пристрою це тремтіння може спричинити проблеми зі звуком у цифровому аудіосигналі.

Простіше кажучи, тремтіння спричиняє спотворення сигналу. Це спричинено взаємодією між необхідною частотою та частотою тремтіння, що створює гармоніки, яких не було у вихідному сигналі. Ці спотворення нагадують тонку версію більш широко відомих THD та інтермодуляційних спотворень, які зустрічаються в багатьох підсилювачах. Ця проблема збільшує втому слухача та змушує музику звучати різко або просто неприємно. Прослуховування протягом тривалого періоду часу без перерви стає важчим для слухача.

Оскільки слухачі файлів із високою роздільною здатністю зазвичай є найвибагливішими слухачами, будь-яке тремтіння, додане до потоку аудіоданих за допомогою погано розробленого кабелю, може бути помітним. Таким чином, QED Reference High Resolution USB унікально підходить для аудіододатків високої роздільної здатності завдяки своїй неперевершеній продуктивності у вимірюванні джиттера. Це забезпечує більшу музикальність і насолоду, а також дозволяє довго та спокійно слухати, заохочуючи повторне прослуховування для ентузіастів HiFi.
