Qwiic Audio Codec Breakout - модуль аудіокодеків WM8960 (з роз'ємами)

Qwiic Audio Codec Breakout — модуль аудіокодеку WM8960 (з роз’ємами)

Опис

Модуль стереокодека WM8960 із драйвером для динаміків і навушників класу D потужністю 1 Вт. Він функціонує як стерео АЦП і аудіоЦАП і обмінюється даними за допомогою стандартного протоколу аудіоданих I2S. Він має низку вбудованих функцій, деякі з яких включають розширену цифрову обробку сигналу для автоматичного контролю рівня (ALC) для лінійного або мікрофонного входу, програмований підсилювач (PGA), придушення шуму та можливість конфігурації параметрів I2S і аналогового сигналу. звуковий шлях через I2C.

Плата має 6 аналогових вхідних контактів, які дозволяють внутрішню маршрутизацію різних типів вихідних сигналів на входи АЦП. Це дозволяє обробляти аудіо зі звукової карти вашого комп’ютера, виходу для навушників смартфона, електретних мікрофонів, мікрофонів MEM тощо. Ефективний драйвер класу D також означає низьке нагрівання та тривалий час автономної роботи при живленні динаміків 8 Ом із потужністю до 1 Вт на канал для портативні аудіо програми. Як альтернативний вихід, користувачі також можуть використовувати аудіокодек для живлення навушників 16 Ω з потужністю до 40 мВт у портативних аудіопристроях. Чіп має вбудовану функцію 3D для штучного збільшення поділу між лівим і правим каналами. Спеціальна бібліотека Arduino дозволяє легко керувати всіма функціями аудіокодеків, від простого регулювання гучності до відтворення тривимірного звуку.

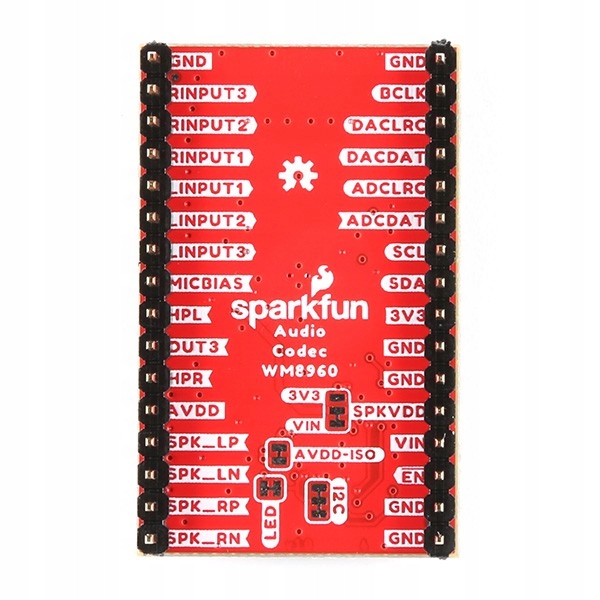

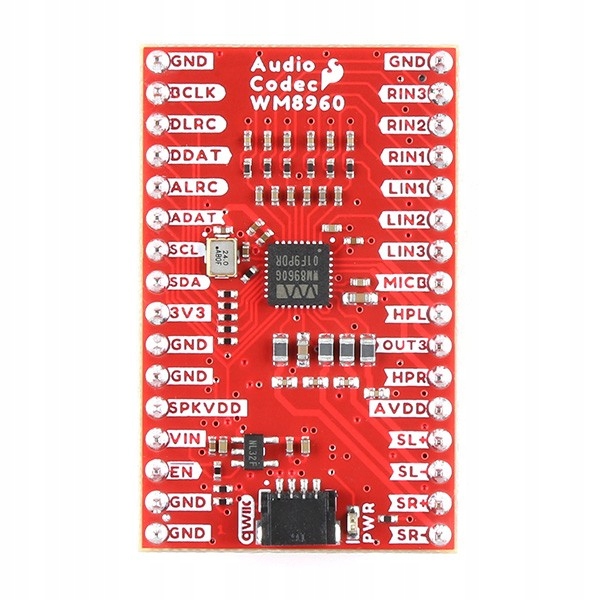

Плата має контакти WM8960 уздовж краю друкованої плати на роз’ємі з кроком 2,54 мм. Використання Qwiic дозволяє уникнути підключення порту I2C вручну під час налаштування параметрів аудіокодека. Світлодіод живлення (PWR) вказує, коли до аудіокодека підключено живлення 3,3 В. Щоб живити аналоговий (AVDD) і драйвер динаміка (SPKVDD), необхідно увімкнути живлення на контакті VIN. Вбудований стабілізатор напруги XC6222 3,3 В/700 мА регулює напругу в аналоговій схемі, а перемички для аналогової схеми (наприклад, AVDD-ISO) і драйверів динаміків (VIN/SPKVDD) дозволяють живити кожен блок живлення окремо.

Модуль ідеально підходить для проектів, які потребують кодування або декодування звукових сигналів. Повна документація та приклади використання доступні на сторінці продукту.

Функції

• ЦАП SNR 98 дБ, КНІ -84 дБ при 48 кГц, 3,3 В
• АЦП SNR 94 дБ, КНІ -82 дБ при 48 кГц, 3,3 В
• Драйвер стереодинаміків класу D:
• 0,1% КНІ при 1 Вт на канал у динаміках BTL 8 Ω
• 70 дБ PSRR при 217 Гц
• ККД 87% (вихідна потужність 1 Вт)
• Гнучкий внутрішній годинник перемикання
• Вбудований у драйвері навушників
• Вихідна потужність 40 мВт при 16 Ом для 3,3 В
• THD -75 дБ при 20 мВт, SNR 90 дБ при навантаженні 16 Ом
• Інтерфейс мікрофона
• Висока завадостійкість
• Інтегрований MICBIAS
• Програмований ALC/обмежувач
• Низьке енергоспоживання
• Низька напруга живлення
• Аналогова частина
• Від 2,7 В до 3,6 В (живлення динаміка до 5,5 В)
• 3,3 В за умовчанням (через стабілізатор напруги 3,3 В)
• Цифрове ядро ​​та введення/виведення
• Від 1,71 до 3,6 В
• 3,3 В за замовчуванням (через Qwiic або 3,3 В PTH)
• Вбудований PLL забезпечує гнучкість схема синхронізації
• Частота дискретизації (кГц): 8, 11,025, 12, 16, 22,05, 24, 32, 44,1, 48
• Вбудований стабілізатор напруги XC6222 3,3 В/700 мА для AVDD
• Конектор Qwiic
• Адреса I2C: 0x1A
<
