Радіатор ВКН5-9 / 25/275 Verano, канальний радіатор з вентилятором

ВКН5-9/25/275 Радіатор Verano канальний з вентилятором

УВАГА!!! При замовленні вказуйте:

• сторона підключення опалювальної установки (якщо дивитися зсередини приміщення)

Траншейні обігрівачі з вентилятором Verano-konwektor

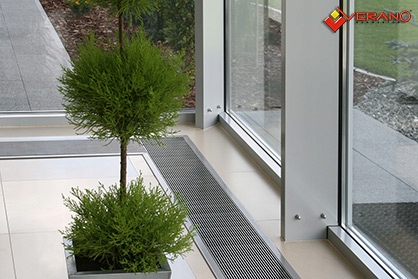

Призначені для приміщень з великими об'ємами і великою площею скління, де потрібна висока потужність обігріву, і через брак місця або естетичної обробки не можна використовувати траншейні радіатори без вентилятора або звичайні. Використовуються в житлових будинках, підсобних приміщеннях та історичних будівлях. Встановлений у підлогу та оздоблений елегантною решіткою, що відповідає дизайну інтер’єру, радіатор майже непомітний. Радіатори зазвичай встановлюються біля скляних стін, де вони створюють повітряний потік для захисту приміщення від холоду, що надходить на підлогу. Вони також можуть бути встановлені як кутові або дугові радіатори, що додатково підтверджує їх універсальність використання.

Мала місткість води та дуже висока теплопровідність матеріалів, з яких виготовлені радіатори та вентилятор, роблять їх енергозберігаючим опаленням із дуже низькою тепловою інерцією та високою ефективністю, яке може співпрацювати з будь-якою системою контролю тепла.

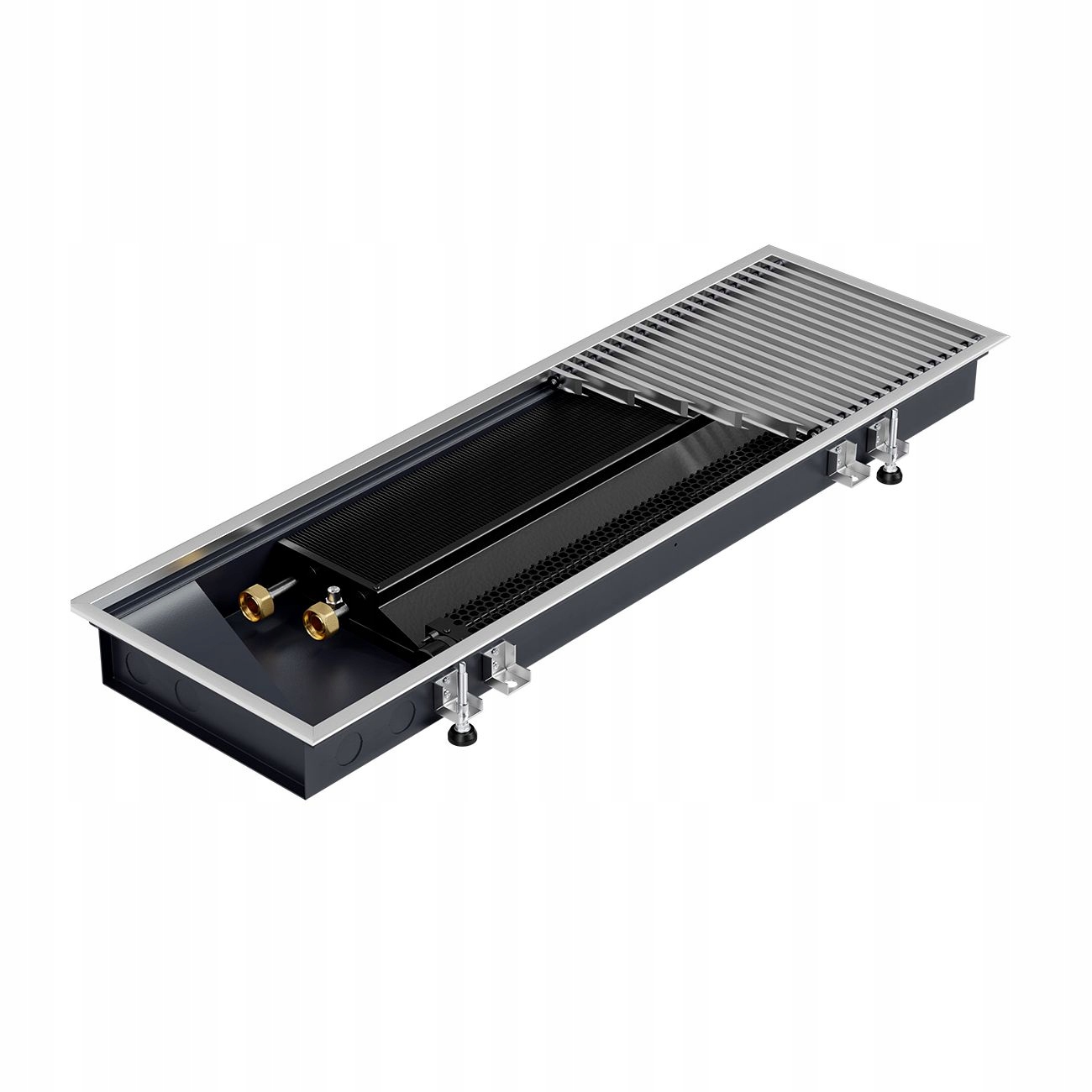

Конструкція траншейного радіатора ВКН5

Тип матеріалів, використовуваних для виготовлення теплообмінника, забезпечує стійкість до корозії, а покриття корпусу радіатора (ванни) цинково-магнієвим шаром гарячого занурення та порошкове фарбування в чорний колір RAL 9005 збільшує термін його служби та гарантує низька корозійність. Нагрівальний елемент з міді та алюмінію, оснащений вентиляційним отвором, гарантує багаторічну безвідмовну роботу. Вирівнювальні кронштейни радіатора та монтажні анкери дозволяють точно встановити радіатор у раковину підлоги. Для збереження високої естетики гідравлічні з'єднання закриті спеціальною кришкою.

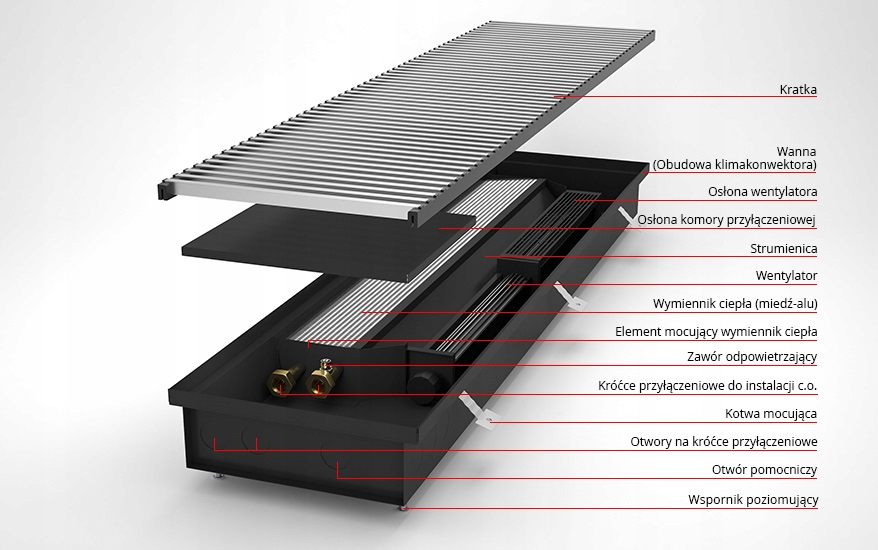

Обладнання траншейного калорифера з вентилятором - ВКН5

• Чаша (ванна) виготовлена ​​зі сталевого листа, захищена цинково-магнієвим шаром, нанесена гарячим способом і пофарбована порошковою фарбою в чорний колір RAL 9005,
• нагрівальний колектор (теплообмінник) з міді та алюмінієвий, обладнаний вентиляційним клапаном, пофарбований у чорний колір,
• сучасний вентилятор з електродвигуном EC, що живиться від 24В постійного струму,
• кришка вентилятора зі струменем, що забезпечує потрібний напрямок обдуву повітря,< /li>
• корпус (кришка) з’єднань води,
• заглушки підключення радіатора 2 x 3/4" GW,
• кріпильні кронштейни радіатора,
• вирівнювальні гвинти.
< /ul>

Розміри траншейних обігрівачів Verano ВКН5

Радіатори доступні шириною W - 250 мм, 300 мм і 350 мм, а довжина радіаторів варіюється від L - 800 мм до 2750 мм. Глибина радіаторів H - 75 мм, 90 мм, 140 мм і 180 мм. Штуцери з’єднання радіатора завершуються напівгвинтовими фітингами 3/4" із внутрішньою різьбою.

На замовлення ми можемо виготовити радіатор нестандартних розмірів NS відповідно до вимог замовника.

Як розшифрувати код замовлення радіатора: ВКН5-9/25/75:

• ВКН5 - тип радіатора,
• 9 - глибина радіатора в см,
• 25 - ширина радіатора в см,
• 75 - довжина радіатора в см.

 Кожен радіатор може бути оснащений рамою L- або F-типу, яка надає естетичної завершеності стику між радіатором і підлогою.

Рамка замовляється окремо як додаткова опція!

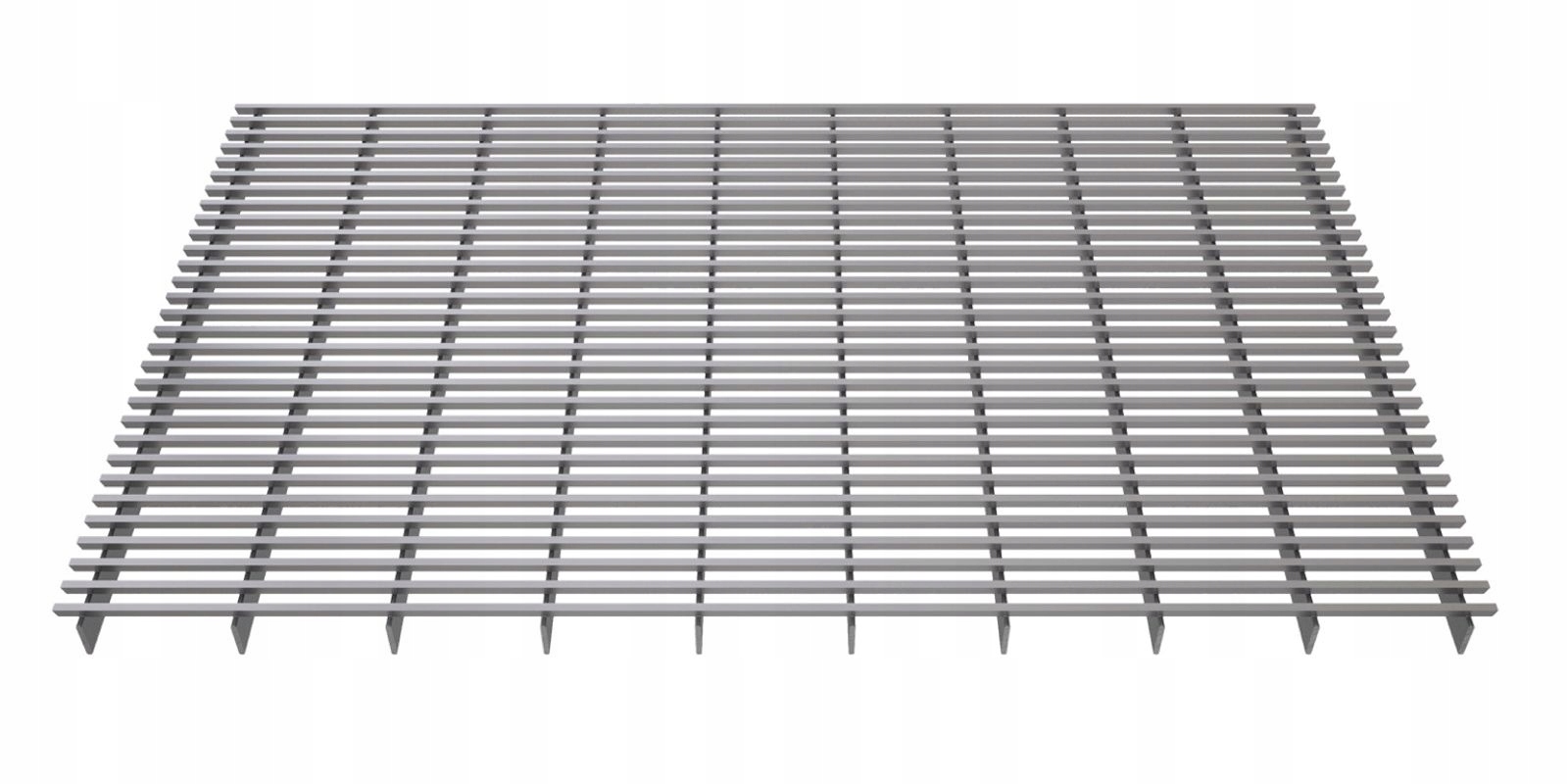

Невід'ємним обладнанням радіатора є решітка, яка може бути виконана з дерева, алюмінію або нержавіючої сталі в декількох варіантах.

!!!Решітка є додатковим елементом і замовляється окремо!!!

Комплектація радіатора ВКН5

​

1)  радіатор за вибором

2)  решітка радіатора відповідно до розміру радіатора

3) прямий термостатичний вентиль 1/2"

4)  прямий зворотний клапан 1/2"

5)  рамка (необов’язково)

6)  контроль кімнатної температури:

   (a)   спеціальний кімнатний термостат із регулятором швидкості радіатора,

   (b)      спеціальне джерело живлення 24 В із відповідною потужністю радіаторів,

     (c)     спеціальний електротермічний привід

Додаткові опції до радіаторів ВКН5 (за доплату)

• колір ванни будь-якого кольору RAL
• чохол, що захищає внутрішню частину радіатора під час транспортування та монтажу
• каркас ванни радіатора, тип L або F
• сітка радіатора з дерева або алюмінію
