FM-радіо, Walkie - Talkie

з OLED-дисплеєм

і корпусом

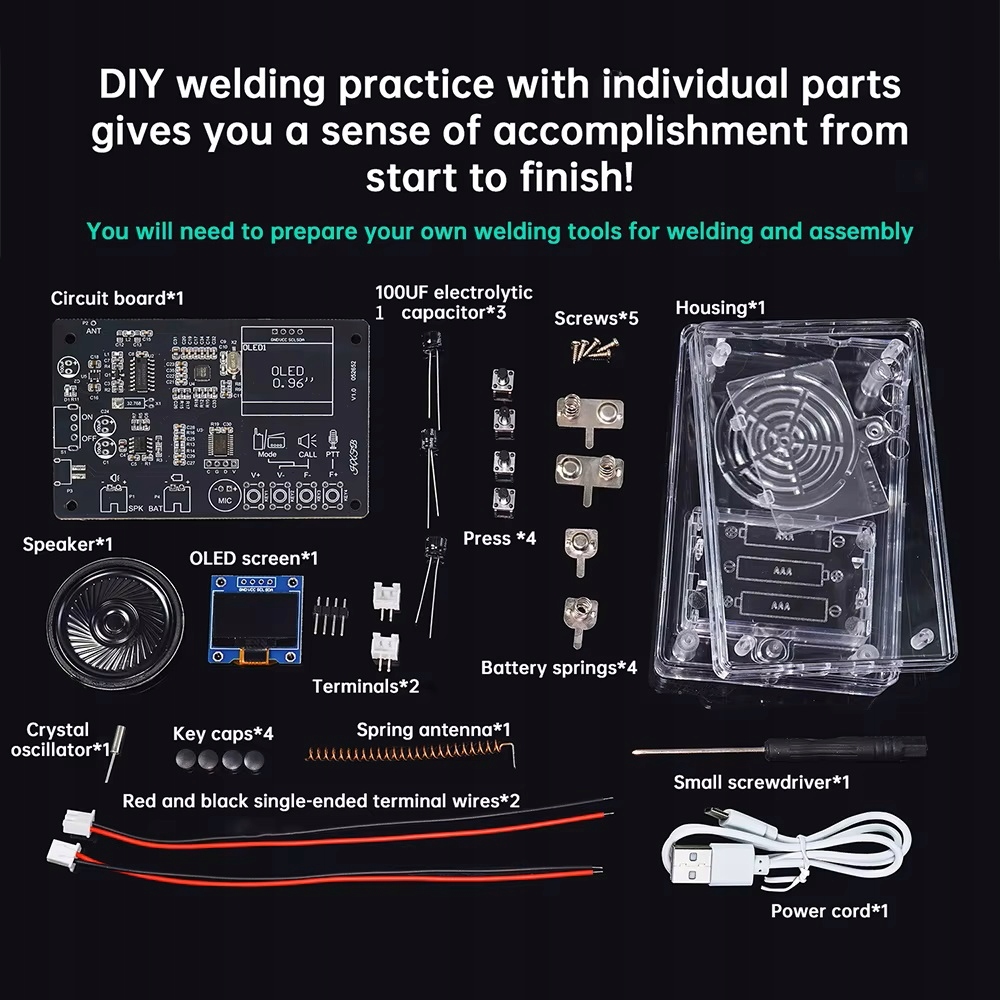

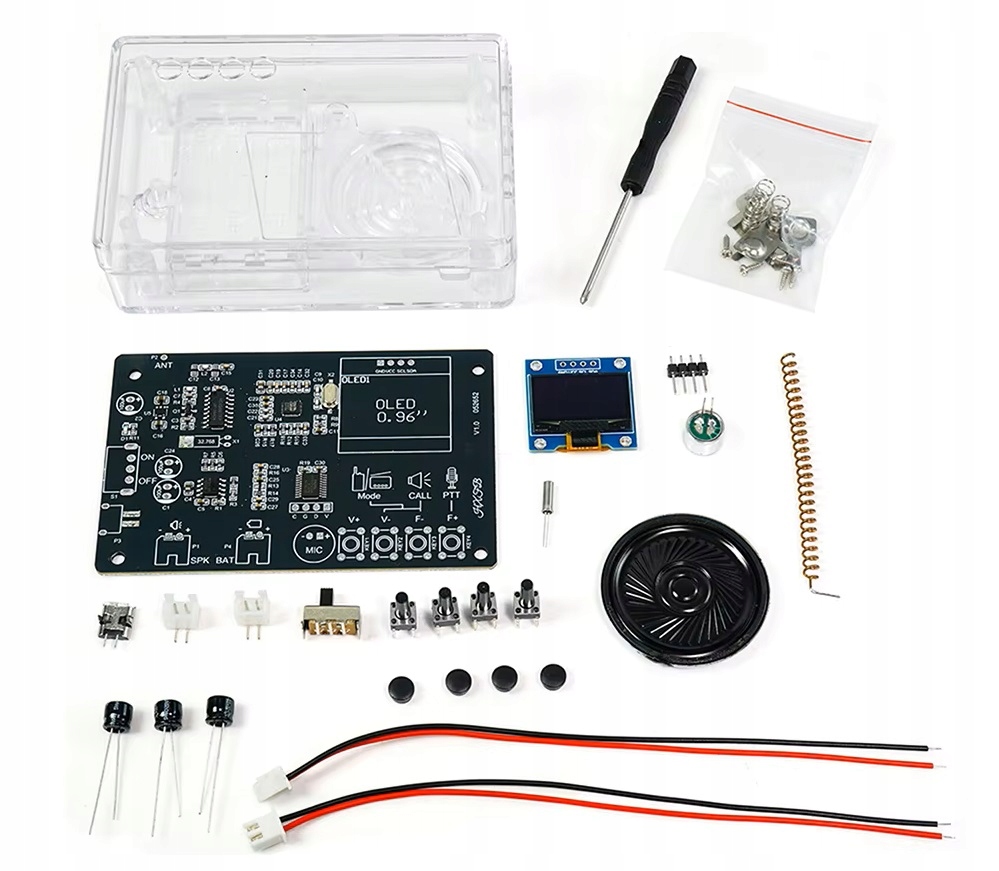

Для самостійного складання, пайки.

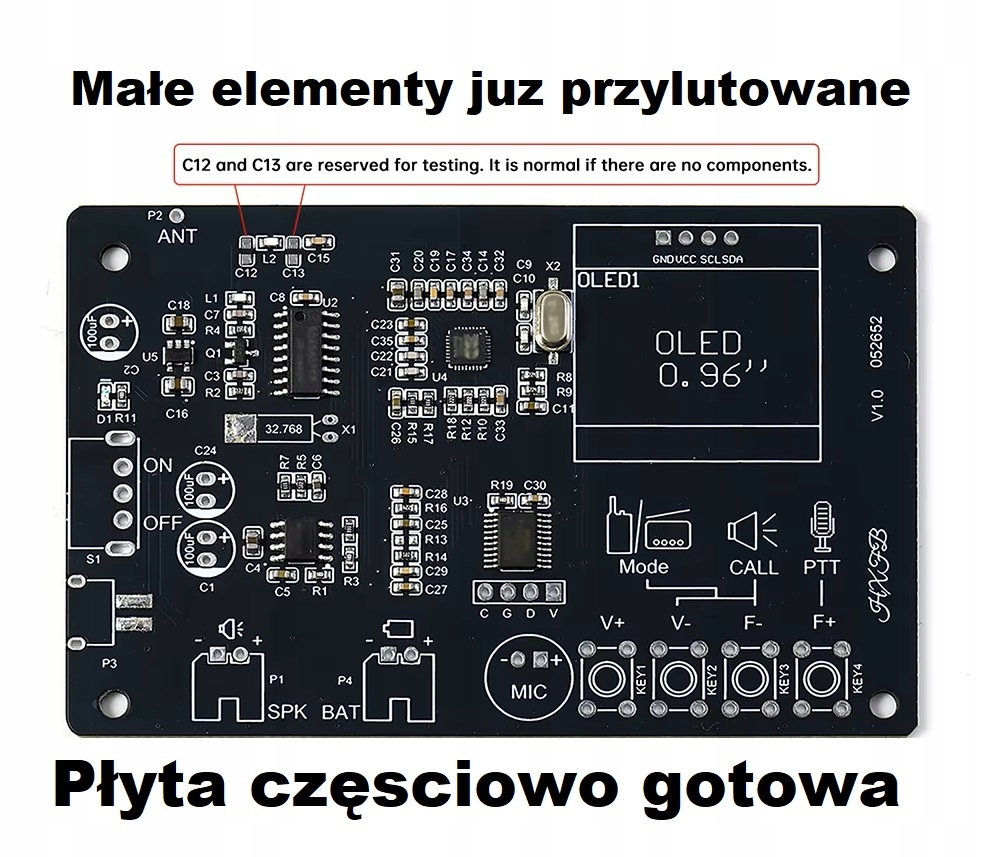

Плата частково зібрана.

Невеликі SMD-чіпи вже припаяні.

Пристрій має дві функції:

FM-радіоприймач 87-108 МГц

та

передавач-приймач, так звана Walkie-Talkie

Для розмови між приймачами потрібні два пристрої.

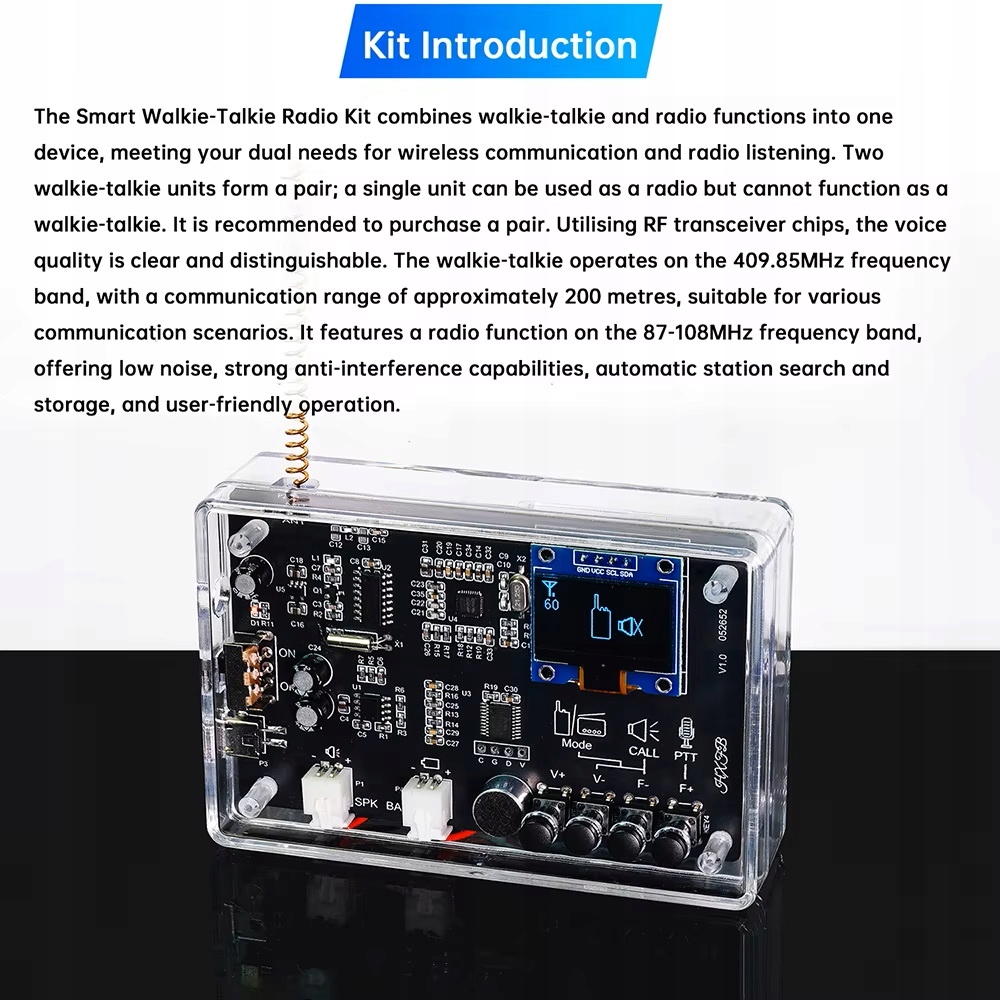

Рація працює в діапазоні частот 409,85 МГц і має дальність зв'язку приблизно 200 метрів.

Компоненти для поверхневого монтажу припаяні, потрібно припаяти лише частину компонентів із наскрізними отворами.

Використання подвійної мікросхеми BK4802P RF + RDA5807 забезпечує потужне зменшення шуму сигналу та захист від перешкод.

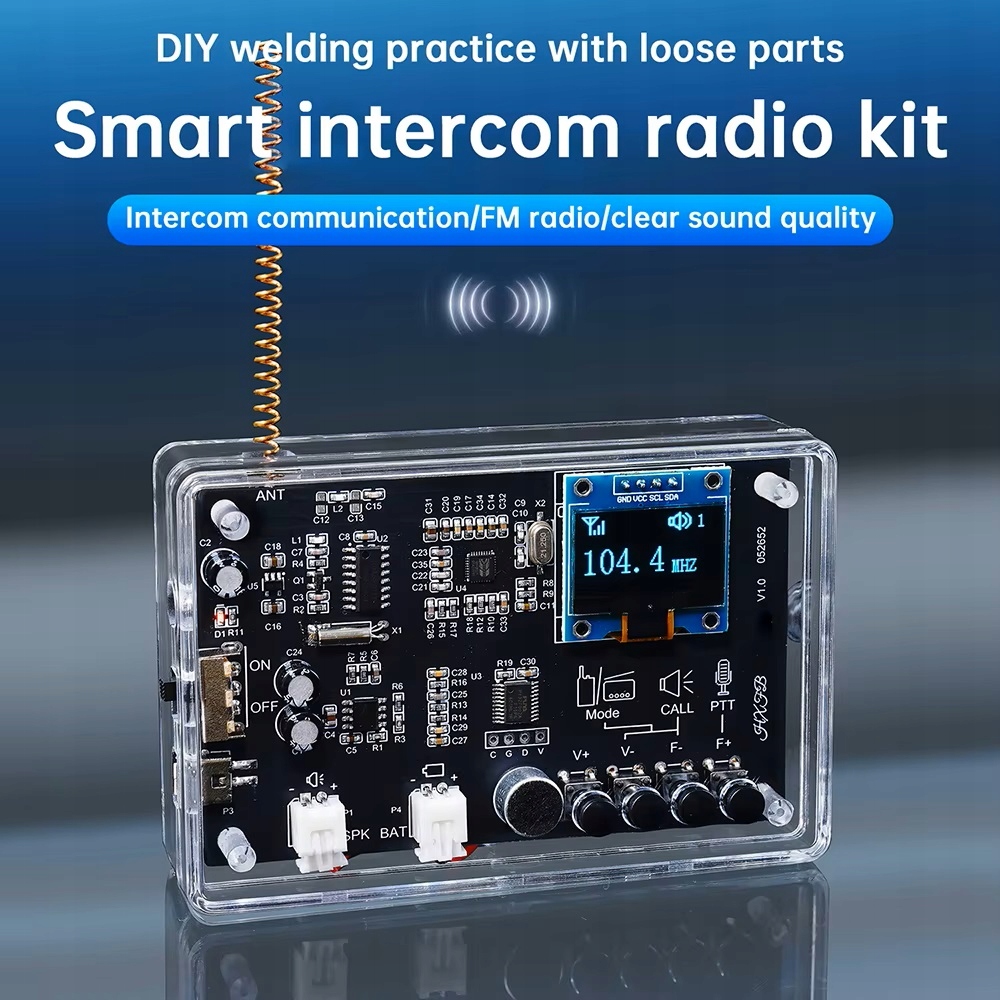

Радіо має 0,96-дюймовий OLED-екран.

Максимальний робочий струм: приблизно 200 мА (максимально). гучний звук)

Живлення: три батареї типу ААА або USB-блок живлення 5 В (неможливо використовувати обидва одночасно)

Розміри друкованої плати: 95,5 x 61 мм

Розміри корпусу після складання: 102 мм x 68 мм x 30 мм

Подвійна функція: рація+ радіо в подвійний режим

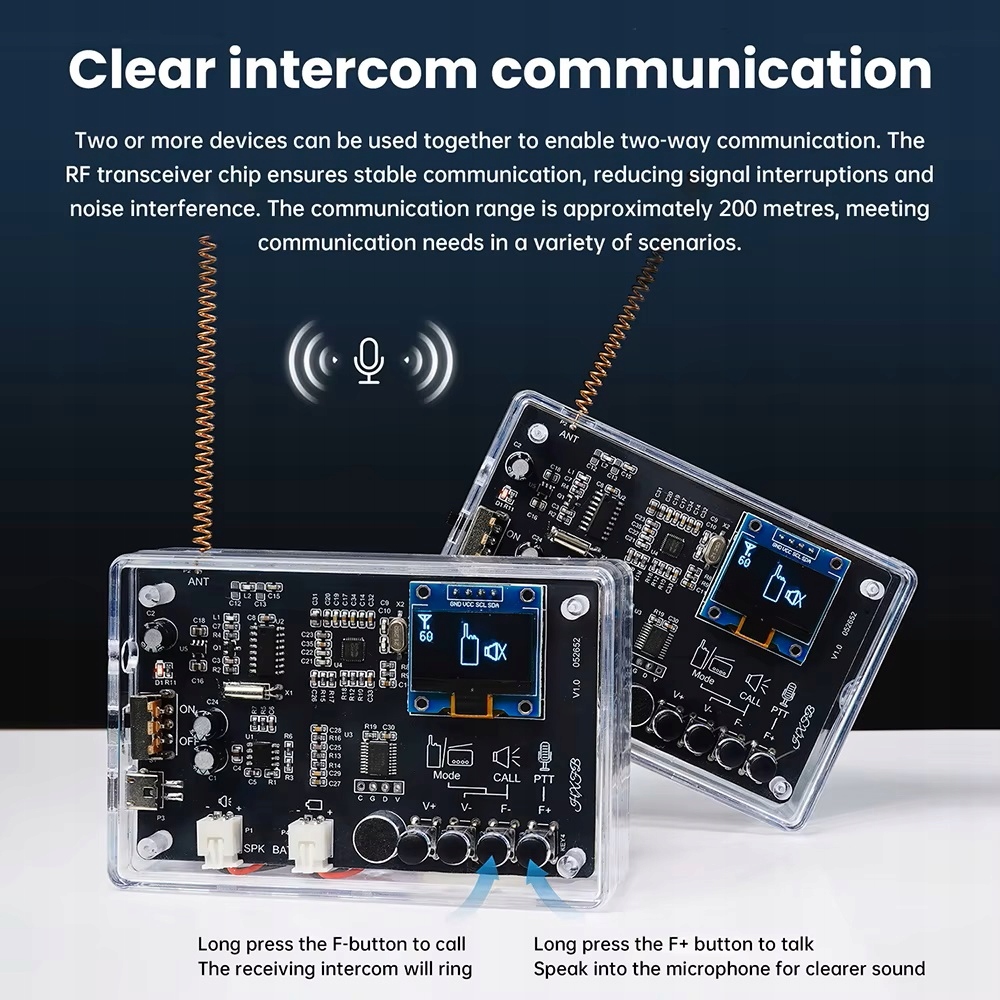

Функція внутрішнього зв’язку:

1. Якщо не виконується жодної операції, він автоматично виявляє та приймає сигнали

2.Натисніть кнопку «інтерком», щоб почати голосову розмову

3.Натисніть кнопку «Виклик», і рація одержувача задзвонить

4.Можна перевірити силу сигналу внутрішнього зв’язку

5.Рація радіостанція працює в діапазоні частот 409,85 МГц

6. Дальність зв'язку рації близько 200 метрів

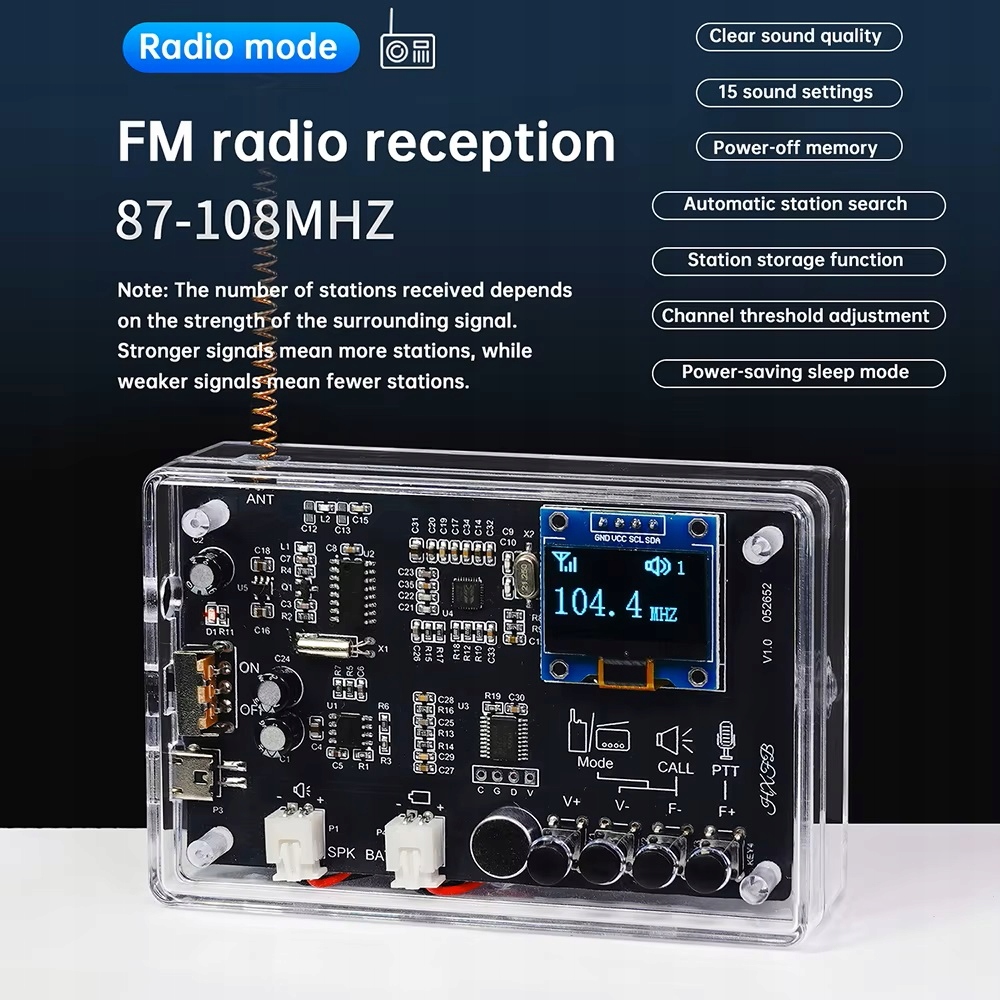

2, функція радіо:

1. Якщо в радіо не збережено жодної радіостанції, воно автоматично шукатиме найближчі радіостанції та зберігає їх (можна зберегти максимум 30 радіостанцій, більше зберегти неможливо)

2,15 рівнів звуку, можна вільно регулювати звук

3. Оснащено пам’яттю для вимкнення живлення, функцією автоматичного пошуку та збереження каналів, а також списком радіостанцій керування

4. Переведення в режим сну, що робить пристрій більш енергозберігаючим

5. Діапазон частот прийому радіо: 87-108 МГц

6. Змінити поріг каналу пошуку

7. Можна перевірити потужність радіосигналу

У поєднанні з радіочіпом RDA5807 він має такі переваги, як зменшення шуму, посилення низьких частот, висока чутливість, низька шум і сильна здатність запобігати перешкодам

У поєднанні з мікросхемою радіочастотного трансивера BK4802P він має такі ключові переваги, як чудова здатність зменшення шуму, висока ефективність обробки аудіо, широке покриття діапазону частот і видатна здатність запобігати перешкодам.

Інструкція

Системи мають монтажну схему, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати смугове маркування; їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання, як правило, довільний, залежно від компонування спочатку збираємо найдрібніші елементи.
