Адаптер РЧ-антени RCA/CINCH, роз’єм TV/IEC 75Ω

каталожний номер: 62440

Опис товару

Каталожна картка, гіперпосилання на веб-сайт виробника та докладні характеристики доступні за адресою: www.stratos.pl/strony/62440.htm

ТВ/IEC-роз’єм (також званий PAL, Belling-Lee або 9.5) є популярним роз’ємом, який використовується в антенних установках і R/TV пристроях. Роз'єм TV/IEC працює в діапазоні до 1 ГГц і має опір 75 Ом. RCA/CINCH — це роз’єм, який використовується в аудіо-відео, R/TV та інколи в телекомунікаційному радіозв’язку. Роз'єми RCA/CINCH мають імпеданс 75 Ом і передають сигнал в діапазоні до 3 ГГц.

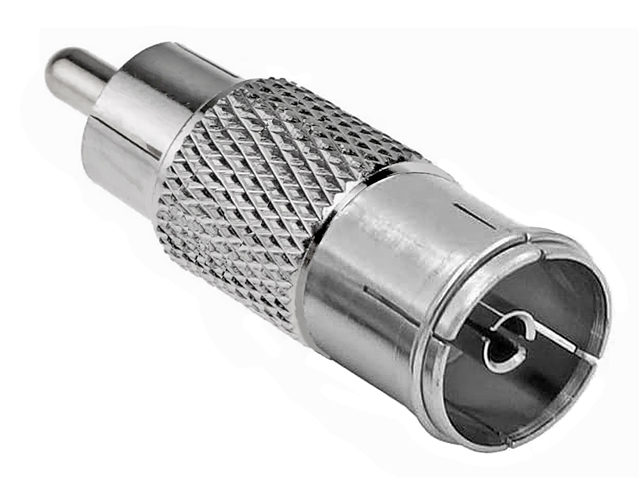

Пропонований перехідник є перехідником для зміни типу роз'єму. Адаптер найчастіше використовується, коли підключені кабелі або пристрої мають відповідні роз’єми RCA/CINCH і TV/IEC. Адаптер має штекерний роз’єм RCA/CINCH з одного боку та роз’єм TV/IEC з іншого:

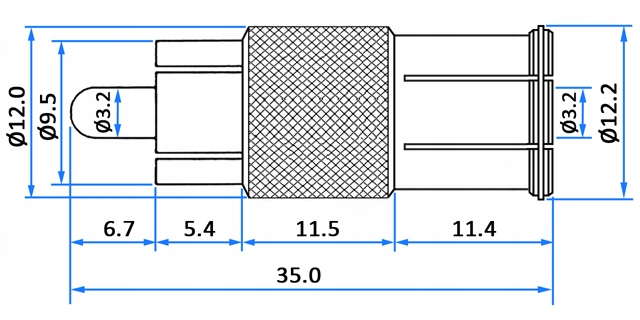

Адаптер виготовлено зі сплаву міді з нікельованим покриттям. Імпеданс адаптера становить 75 Ом. Розміри адаптера наведено нижче:

Багато типів коаксіальних з’єднувачів використовуються для передачі радіочастотних сигналів (радіочастоти – високі частоти МГц-ГГц). Пристрої та антени TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi мають роз’єми, призначені для роботи в діапазонах частот від кількох десятків МГц до кількох десятків ГГц. У таблиці нижче представлені найбільш поширені на даний момент роз'єми - ми наводимо зовнішній вигляд вилок і розеток даного типу, максимальну робочу частоту і приблизні діаметри роз'ємів.

Технічні дані

• З'єднувачі: штекер RCA/CINCH, гніздо TV/IEC
• Імпеданс: 75 Ом
• Робоча смуга пропускання: <1 ГГц
• Матеріал: нікельований мідний сплав
• Розміри (довжина/діаметр у найширшому місці): 35/12 мм
• Вага: приблизно 12 г.

Товар, який ми пропонуємо, новий, не використовувався, фабрично упакований. Пропонований товар, як і всі товари, які ми продаємо, наразі доступний на нашому складі, що дозволяє негайне відправлення.
