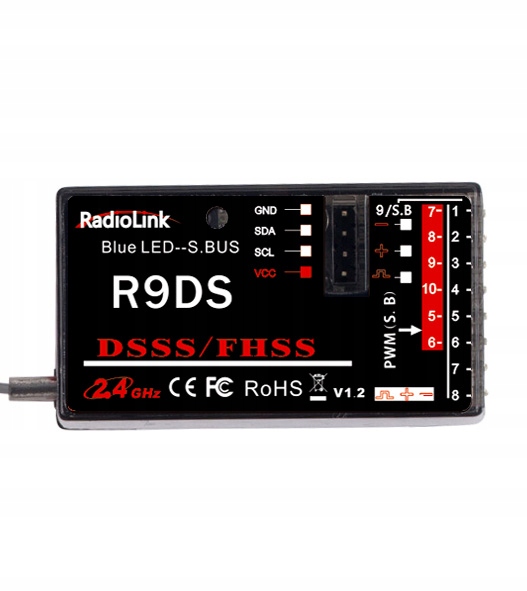

RadioLink R9DS 2.4G 10-канальний SBUS та приймач PPM

Radiolink R9DS, 10-канальний приймач 2.4G, DSSS і FHSS з розширеним спектром, що працюють синхронно, використовується для передавачів Radiolink AT9, AT9S і AT10. Сигнали SBUS і PWM можуть працювати одночасно.

Два виходи режиму роботи:

(1) Робочий режим виходу сигналу PWM: червоний світлодіод вказує на вихід сигналу PWM, повністю 9 каналів.

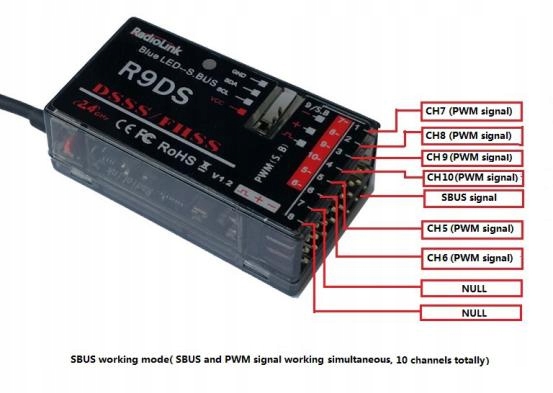

(2) Режим роботи виходу сигналу SBUS: синій/фіолетовий світлодіод вказує на вихід сигналу SBUS, повністю 10 каналів. Сигнал SBUS і ШІМ можуть працювати одночасно з робочим режимом виходу сигналу SBUS. Вихідний сигнал CH9 CH1 до CH4 Вихідний сигнал CH7 до CH10 ШІМ-сигнал одночасно.

Зміна сигналу SBUS і PPM:

Коротко натисніть перемикач ID SET двічі протягом 1 секунди, сигнал буде змінено зі звичайного ШІМ на SBUS/PPM. Червоний світлодіод вказує на нормальний ШІМ, а синій/фіолетовий вказує на SBUS/PPM.

Зміна сигналу SBUS/PPM і ШІМ:

Зміна сигналу SBUS і ШІМ:

Коротко натисніть перемикач ID SET двічі протягом 1 секунди, сигнал буде змінено зі звичайного ШІМ на SBUS. Червоний світлодіод вказує на нормальну ШІМ, а синій/фіолетовий світлодіод вказує на сигнал SBUS.

Як узгодити код із передавачем:

1. Розмістіть передавач і приймач близько один до одного в межах 1 метра.

2. Увімкніть передавач, а потім увімкніть пристрій R9DS.

3. Підключіть CH3 R9DS до ESC.

4. На R9DS є чорна кнопка, за допомогою тонкої палички натисніть кнопку двічі протягом двох секунд і відпустіть, індикатор приймача блимне, після блимання приблизно 8 разів, відповідність коду успішна, коли світлодіод сигналу приймача буде завжди світитися!

Встановлення приймальної антени:

1. Антена повинна бути максимально прямою. Інакше ефективний діапазон зменшиться.

2. Великі моделі літаків можуть містити сигнал, який заважає металевій частині; в цьому випадку антени повинні розташовуватися з обох боків моделі. Тоді буде отримано найкращий сигнал радіосигналу за будь-яких налаштувань польоту.

3. Антени слід тримати принаймні на півдюйма від електропровідних матеріалів, таких як метал і вуглець. Коаксіальна частина антени не обов’язково повинна відповідати цим вимогам, але вона не повинна бути зігнута до малого радіуса.

4. Якщо можливо, тримайте антени подалі від двигуна, ESC та інших джерел шуму.

5. Натисніть і утримуйте Easy Link (ID SET) протягом секунди, тепер приймач почне працювати.

6. Після виконання всіх вищезазначених кроків світлодіодний індикатор стане червоним.

7. Приймач може бути упакований губкою або піною для захисту від ударів під час встановлення в модель.

Після виконання всіх вищезазначених кроків вимкніть передавач, а потім увімкніть його. Тепер програма запускається, щоб забезпечити це під контролем передавача з правильним підключенням.

Специфікація:

• 1) Канали:
• 9 каналів: вихід 9 каналів ШІМ-сигнал із червоним світлодіодним індикатором.
• 10 каналів: 10-канальний вихід сигналу, синхронна підтримка SBUS і вихід сигналу ШІМ, із синім світлодіодом.
• 2) Робоча напруга: 4,8-10 В
• 3) Робочий струм: 38-45 мА (вхідна напруга: 5 В)
• 4) Розмір: 43 * 24 * 15 MM
• На дисплеї AT9 / AT9S / AT10 під час роботи з контролером польоту APM або PIX.
• 6) Точність 4096 зрізів, 0,25 мкс на секцію, сервопривід керма.
• 7) Приймач MINI, потрібен лише один кабель, якщо використовується сигнал SBUS.
