ДОМОГОН "ЄВРА" ADP-80A3

► бездротовий - не потрібно прокладати кабель між зовнішнім блоком і переговорним телефоном,

► Вбудована антена забезпечує зв'язок пристрою на відстані до 100 м (на відкритій місцевості).

► hands-free - бери трубку і говори, не піднімаючи телефон навушники,

► регулювання гучності дзвінка,

► вибір мелодії дзвінка,

► відкриття воріт,

► можливість розширення додатковою касетою або переговорним апаратом.

ІНСТРУКЦІЇ ЩОДО ПІДКЛЮЧЕННЯ ВІДЕО

Посібник показує процес сполучення гейт-станції з переговорним телефоном, підключення електричного удару та роботу пристрою.

Посилання: https://www.youtube.com/watch?v=aFt1XoUC2DY

ЗОВНІШНЯ КАСЕТНА «ЄВРА» ADA-90A3

► Гейт-станція зв'язується з переговорним телефоном в радіодіапазоні 426-440 МГц.

► Для використання повного функціоналу пристрою є можливість підключити електромагнітний замок, який дозволить контролювати вхід відвідувачів.

► Касета має кнопку виклику з підсвічуванням, що робить її дуже зручною. видно в темряві.

► Пристрій живиться від 12 В постійного струму.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Напруга живлення: 12V DC
• Струм споживання - режим очікування / робота: <110uA / <350mA
• Робоча частота: 426~440 МГц
• Робочий діапазон: макс. до 100 м назовні (внутрішній - радіус дії залежить від типу перешкод)
• Матеріал корпусу: Пластик
• Спосіб кріплення зовнішньої касети: Накладний
• Захисний кожух: Так
• Коефіцієнт захисту: IP44
• Температурний робочий діапазон касет: -10ºC ~ +50ºC

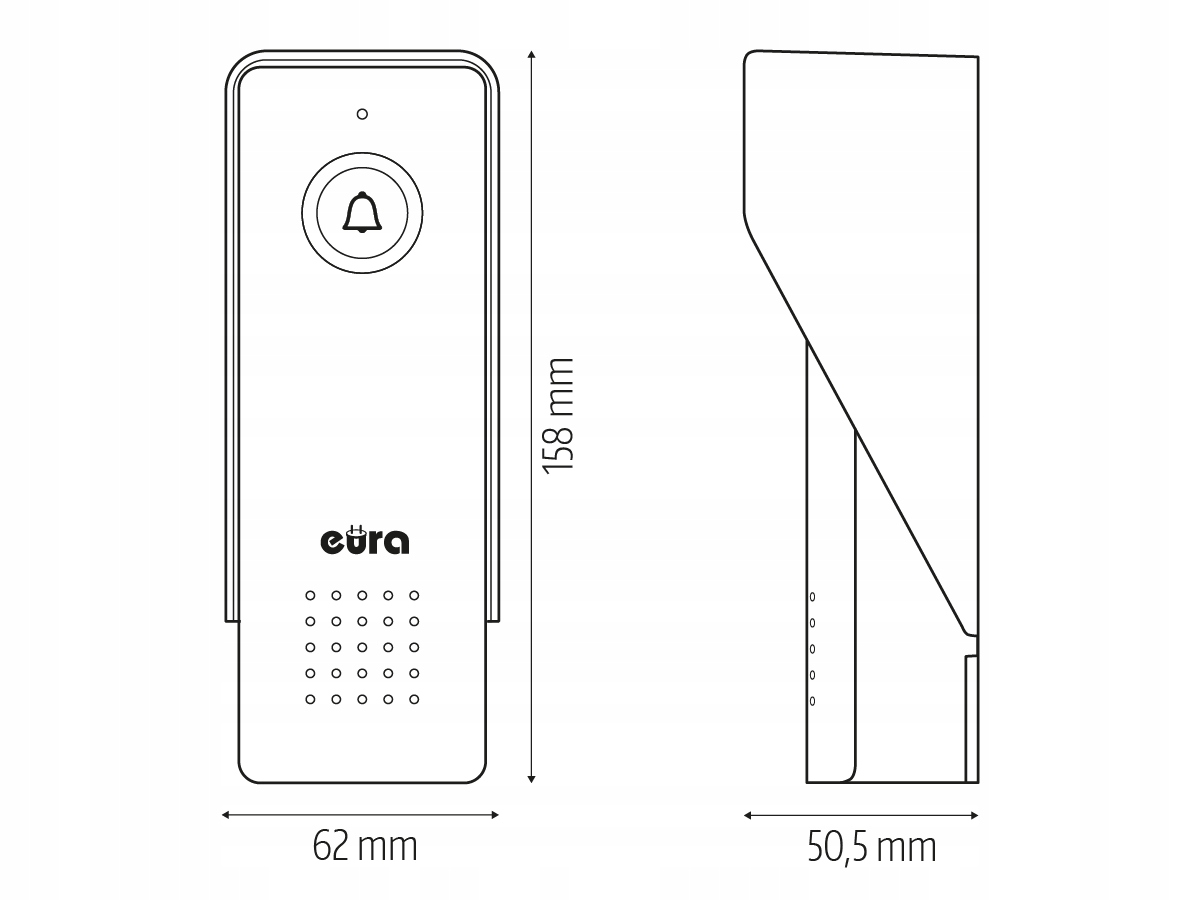

• Розміри зовнішньої касети. (В x Ш x Г): 158 x 62 x 50,5 мм
• Вага нетто касети: 160 г

UNIFONE "EURA" ADA-80A3

► Дозволяє керувати входом, безпосередньо керуючи електромагнітним замком.

► Оснащений функцією регулювання гучності дзвінка та зміни його мелодії.

► Пристрій живиться від вбудованого акумулятора. Зарядка телефону здійснюється через вбудований роз'єм microUSB, розташований на задній панелі пристрою.

► Вбудована антена забезпечує зв'язок пристрою на відстані до 100 м (на відкритій місцевості).

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Тип живлення: Акумулятор (3.7V/ 2200mAh) 18650
• Напруга зарядки: DC 5V
• Струм споживання - режим очікування / робота: <800uA / <350 мА
• Робоча частота: 426~440 МГц
• Робочий діапазон: макс. до 100 м на відкритому повітрі (внутрішній радіус дії залежить від типу перешкод)
• Матеріал корпусу: Пластик
• Розміри навушника (Ш x Ш x Г): 154 x 54 x 36 мм
• Вага нетто навушника: 160 г

ЧАСТІ ЗАПИТАННЯ.

1. Яким кабелем під’єднати монітор до зовнішньої панелі?

Під час проектування електроустановки враховуйте відповідний переріз кабелів:

• до 30 м – рекомендований кабель XzTKMXpw 4x2 x0,5 мм2
• до 50 м – рекомендований кабель XzTKMXpw 4x2 x0,8 мм2

2. Яким кабелем з’єднати зовнішню панель із засувом (електрозамком)?

Кабель, що з’єднує електричний затиск із зовнішньою касетою, має бути не менше 2x1 мм2

3. Чи може зовнішня панель піддаватися впливу дощу та снігу?

Так, пристрій має високий коефіцієнт стійкості IP65, тому він може бути підданий впливу погодних умов..

4. Чи потребує електричний удар додаткове живлення?

Ні, джерело живлення, що входить до комплекту, забезпечує все живлення.

5. Який електричний замикач використовувати для даного відеодомофона?

Комплект справно працює зі слабкострумовим замикачем, симетричним, універсальним, без пам'яті. наприклад RE-31G2, RE-32G2.

ВАЖЛИВО

Перед встановленням рекомендується перевірити радіозв’язок пристрою. Для цього касету та перемофон слід розташувати близько до цільового місця встановлення, щоб усунути відсутність радіозв’язку пристрою.
