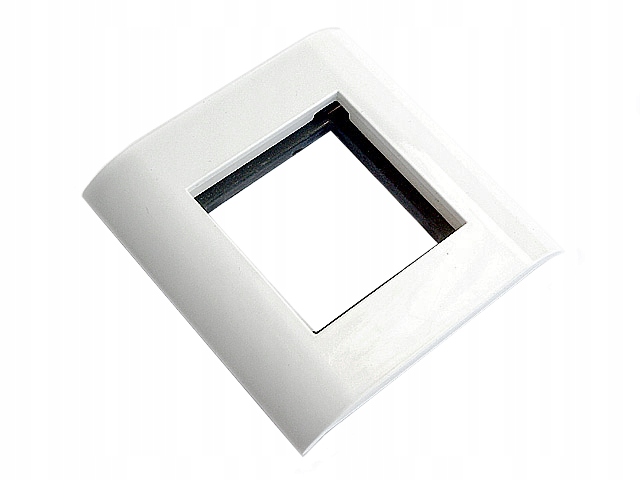

Рама системи MEDIABOX 45х45мм з опорою для 1-камерної інсталяційної коробки білого кольору

каталожний номер: 48981

Опис товару

Каталожна картка, гіперпосилання на сайт виробника та детальні характеристики доступні за адресою: www.stratos.pl/strony/48981.htm

Пропонована рама є елементом системи MEDIABOX 45, яка використовується для монтажу службових модулів MEDIABOX в електромонтажних коробках. Модулі (розетки/адаптери/ковпаки) системи MEDIABOX 45 монтуються в рами за допомогою так званої опори, яка кріпиться до навісних або прихованих монтажних коробок. Пропонована «одинарна» рама з опорою кріпиться до однокамерної коробки і дозволяє розмістити господарські модулі серії MEDIABOX загальними розмірами 45х45 мм.

Система MEDIABOX 45 дозволяє легко та зручно поєднувати електричні розетки та вимикачі, AV-роз’єми та ICT-розетки в одній дизайнерській лінії в домашній ТЕЛЕ-АУДІО-ВІДЕО інсталяції. Система доступна в білому та чорному кольорах у накладному, вбудованому, підлоговому та настільному варіантах і характеризується модульною структурою, де основним блоком є ​​модуль 1M з передніми розмірами 22,5x45 мм. Тому всі елементи системи мають розміри, кратні цьому модулю. Модулі таких розмірів також використовуються в системах LEGRAND MOSAIC і KONTAKT-SIMON K45, тому модулі системи MEDIABOX сумісні з ними. Модулі MEDIABOX можна встановлювати в ящики для поверхневого або вбудованого монтажу, стінові планки та лотки системи MEDIABOX, в короби для підлоги, а також у ящики та колони на стільницях. Доступні елементи системи включають коробки для поверхневого монтажу, вбудованого монтажу, коробки для підлоги та стільниці, настінні планки та лотки, рами та кріплення для модулів, вилки, адаптери та втулки, електричні розетки, однополюсні, сходові та дзвінкові вимикачі, а також роз’єми RCA, JACK, XLR, банан, RTV, F, BNC, RJ11, RJ45, USB, VGA, HDMI, DisplayPort, і т. д.

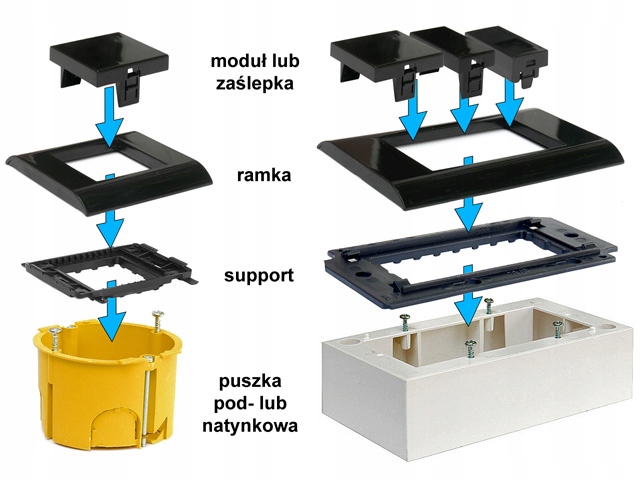

Елементи, необхідні для складання під- або накладної системи, і спосіб їх складання представлені на схемі нижче (приклад рам і модулів чорного кольору, вони також доступні білого кольору):

Встановлення елемента MEDIABOX у коробках для поверхневого чи нижнього монтажу вимагає використання рами, опори та електромонтажної коробки. У нашій пропозиції представлені одинарні рами 2М (для модулів загальним розміром 45х45 мм), подвійні рами 4М (для модулів загальним розміром 90х45 мм) і потрійні рами 6М (для модулів загальним розміром 135х45 мм). У системі MEDIABOX використовуються одно-, дво- або трикамерні бокси прихованого або накладного монтажу. Пам’ятайте, що розмір модуля MEDIABOX спричиняє меншу відстань між камерами коробки, ніж у типових електромонтажних коробках (відстань між камерами в типовій електромонтажній коробці становить приблизно 71 мм, тоді як для системи MEDIABOX потрібна відстань приблизно 57 мм). Отже, у той час як типова однокамерна електромонтажна коробка підходить для одинарних рам, дво- та тримісні рами вимагають спеціальних коробок із меншою відстанню між камерами (доступні в нашій пропозиції).

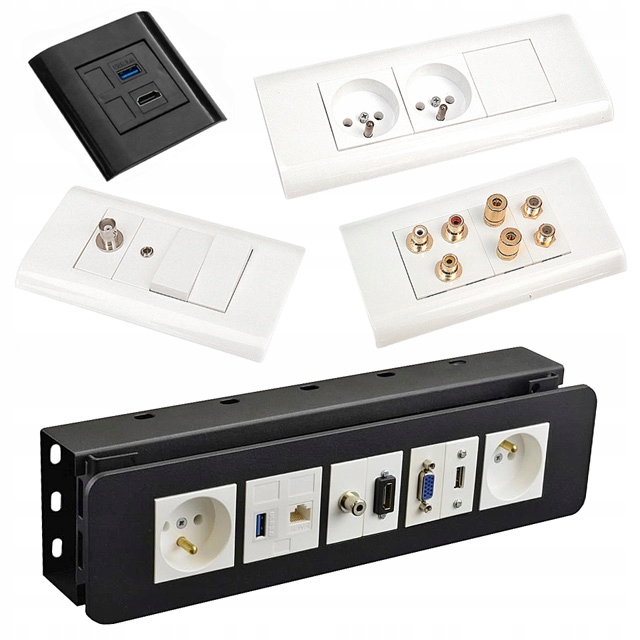

Приклади модульних рішень MEDIABOX представлені в прикладах нижче:

Примітка: Предметом пропозиції є тільки рама з опорою. Решта елементів, необхідних для його використання: відповідна інсталяційна коробка та підсобні модулі, можливо, доведеться купувати окремо. Усі пропоновані нами елементи системи MEDIABOX 45 можна знайти в нашій пропозиції, ввівши MEDIABOX у поле «пошук в елементах користувача».

Технічні дані

• Колір: білий
• Зовнішні розміри рами (ширина/висота/глибина): 80x80x9 мм
• Розміри отвору модуля: 45x45 мм (2M)
• Відстань між отворами для монтажних гвинтів (у опорі): 60 мм
• Вага (з опорою): прибл. 21g

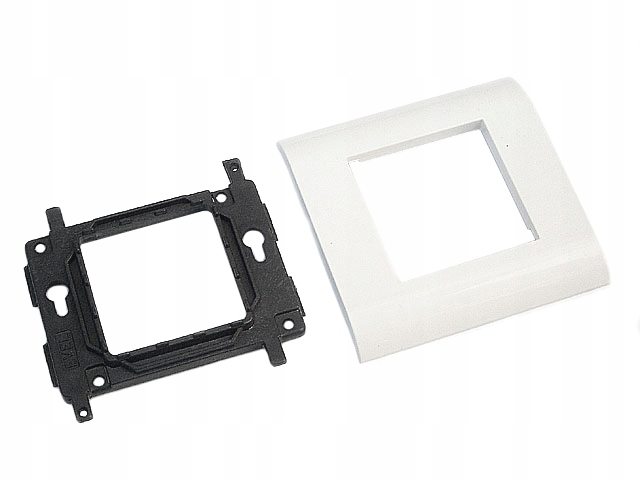

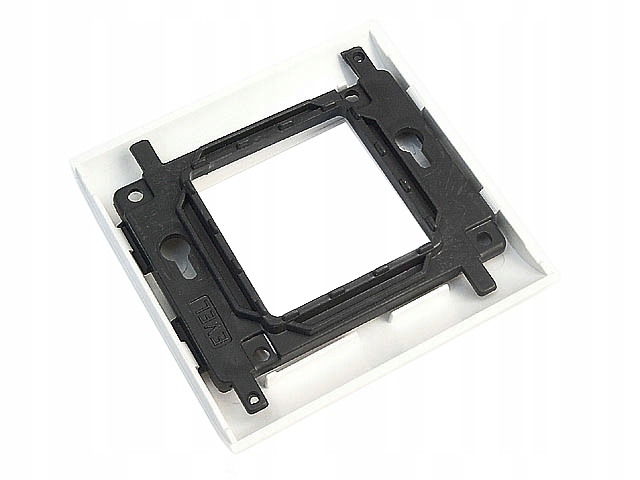

• У комплект входить рама та опора (опора прикручується до монтажної коробки, а рама з’єднується з опорою «защелкиванием»).

Товар, який ми пропонуємо, є новим, не використовуваним, фабрично упакованим. Пропонований товар, як і всі товари, які ми продаємо, наразі доступний на нашому складі, що дозволяє негайне відправлення.
