RCK BK 80 Затискна розпірна втулка 6x14 Clampex
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 20
Просматривая «RCK BK 80 Затискна розпірна втулка 6x14 Clampex» данный товар из каталога «Металлообрабатывающая промышленность и металлургия», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Предметом аукціону є:

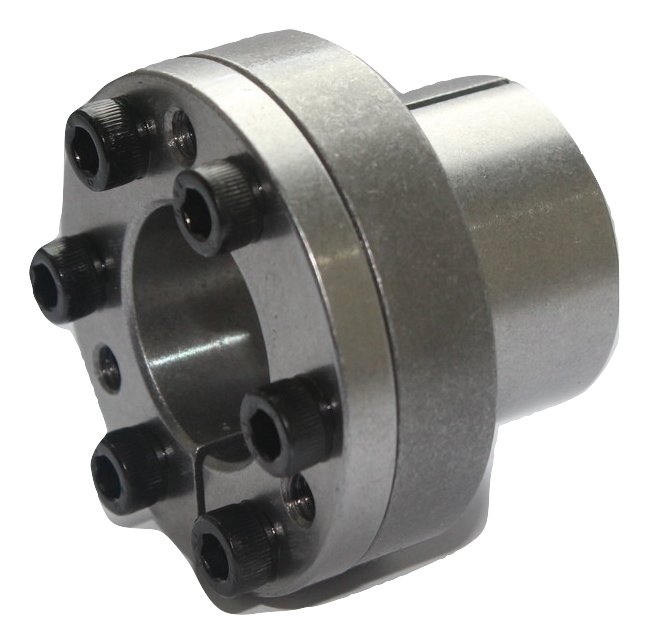

Затискно-розширювальна втулка з маркуванням RCK 80 6x14. Це маркування можна розшифрувати так:
RCK 80 - втулковий тип - затискно-розширювальний, самоцентруючий, з фланцем
6x14 - установчі розміри
Деталі гільзи виготовлені з термічно обробленої сталі C45.
Розміри рукава
d = 6 мм
D = 14 мм
D1 = 22 мм
D2 = 25 мм
L1 = 10 мм
L2 = 18,5 мм
L3 = 22,5 мм
L = 25,5 мм
Рекомендований момент затягування гвинта = 14 Нм
Максимальний переданий крутний момент = 2,2 Нм

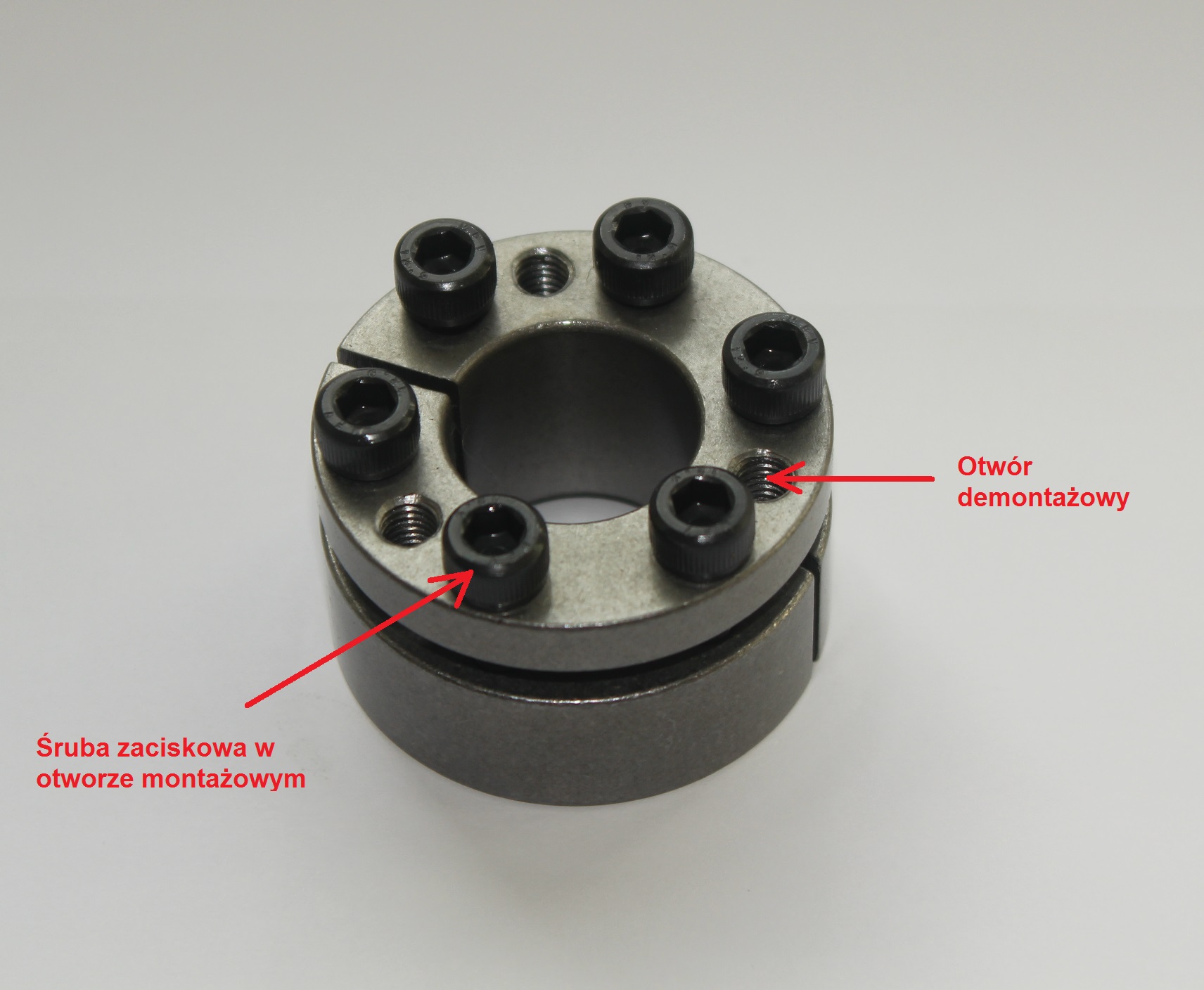

Кількість затискних гвинтів - 3 x M3x10
Кількість розбірних отворів - 2
Рекомендовані допуски на поверхню: h8/H8
Спосіб встановлення та застосування
Встановлення втулки:
1. Поверхні валу і маточини, що контактують з втулкою, повинні бути очищені і знежирені.
Використання рекомендованих допусків на вал і отвір полегшить встановлення та забезпечить передачу номінального крутного моменту.
2. Насуньте встановлену втулку на вал
3. Одягніть зібраний предмет на рукав
4. Затягніть гвинти по діагоналі, а потім затягніть їх усіх із рекомендованим крутним моментом.
Втулка затягується на валу та розширюється у втулці, створюючи відмінне самоцентруюче з’єднання без люфту.
Зняття рукава
1. Відкрутіть затискні гвинти в будь-якому порядку
2. Закрутіть гвинти в отвори для демонтажу. Поступово затягуйте гвинти по діагоналі.
3. Завантажити відключені елементи.
Чому варто використовувати затискні та розширювальні муфти:
- слабке з'єднання
- можливість регулювання кута
- ідеальне центрування
- простота впровадження та менша вартість підключення.
Немає потреби у шпонковому з’єднанні. Обробляти колесо і вал дешевше і легше. Наведені допуски рекомендовані, але з’єднання можна виконати навіть у разі помилки під час обробки.
- можливість відновити раніше зруйноване з'єднання
- можливість використання з'єднання як з'єднання перевантаження
Якщо встановлений крутний момент перевищено, гільза «зісковзне» без пошкодження пристрою.
