Віжний регулюючий клапан структурний графіт лівий GZ1/2 All in One

Параметри

• Тип клапана: регулюючий
• Тип встановлення: 1/2 встановлення
• Орієнтація: ліворуч
• Варіант клапана: Осьовий
• Набір - тип: Все в одному - всі елементи в наборі: клапан + фітинги + розетки + рукава
• Колір: Структурний графіт
• Форма розетки: Одиночна кругла 2 шт
• LINE: Vision R

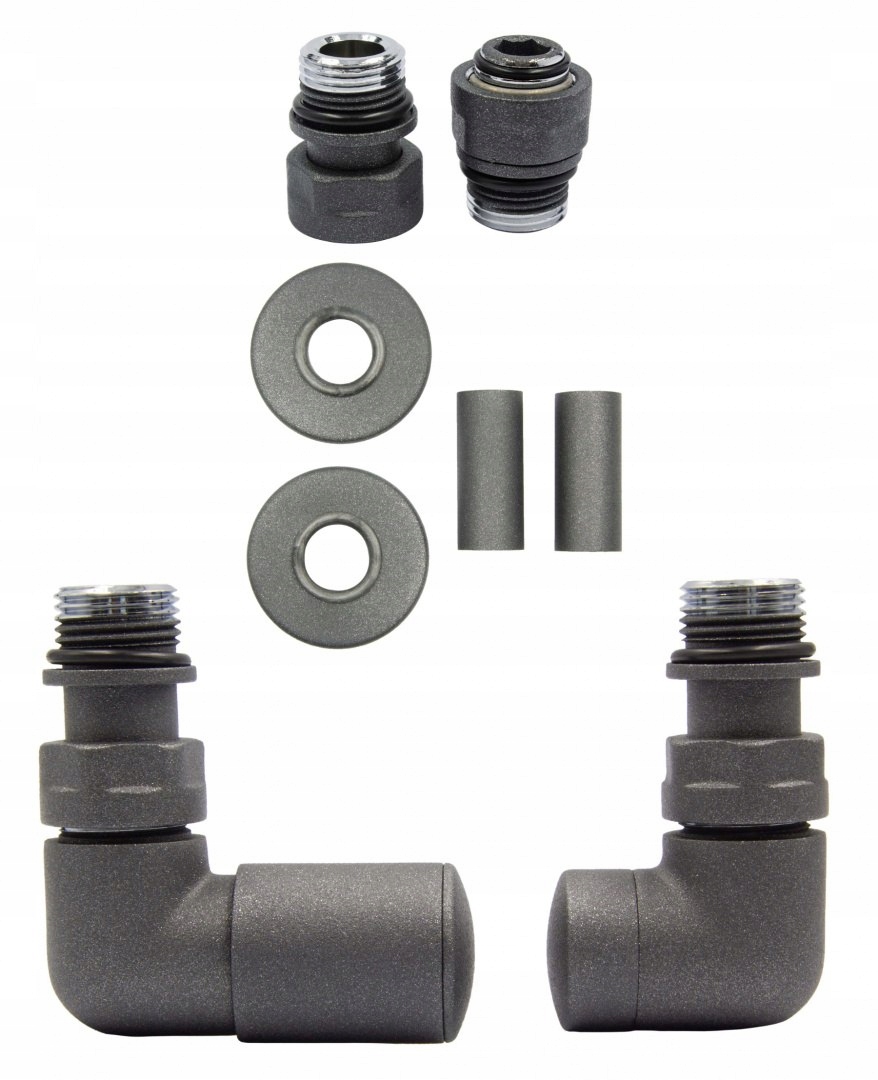

Набір огляду, лівий, регулювання.

Набір включає:

• 1 лівий регулюючий клапан,
• 1 правий запірний клапан,
• 2 одинарні металеві маскувальні розетки,
• 2 металеві маскувальні муфти та
• 2 з'єднувачі GZ1/2 - для 1/2 монтажу з внутрішньою різьбою (GW)

ВАРТО ЗНАТИ:

Регулювальний клапан Vision – це осьовий клапан, який розроблено таким чином, що після встановлення під радіатором ручка керування розташована всередині контуру радіатора – паралельно під радіатором, що захищає ручку від випадкового пошкодження.

Регулювальний клапан Vision призначений для встановлення на радіаторі. центральне опалення в двотрубній системі.

Регулювальний клапан оснащений ручкою, яка дозволяє регулювати кількість води (теплоносія), що надходить в радіатор. Регулювальний вентиль монтується на радіаторі центрального опалення з боку подачі.

Запірна арматура монтується на радіаторі центрального опалення з боку зворотної труби.

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1МПа

Теплоносій вода

Макс. різниця тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Початкове налаштування на запірному клапані

Підключення до радіатора G ½

Нижче наведено креслення з розмірами контрольно-запірного клапана Vision, а також розміри маскувальних рукавів і окремої розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

До радіатора можна підключити контрольні клапани зору, якщо у вас є такі входи:

- внизу

a) при подачі живлення з лівого боку - виберіть лівий контрольний клапан Vision з одинарними розетками

b) при подачі живлення з правого боку - вибрати правий регулюючий клапан Vision з одинарними розетками

- нижня середина

a) якщо джерело живлення подається з лівого боку - виберіть правильний регулюючий клапан Vision з комбінованими овальними або прямокутними розетками (окремі розетки не підійдуть одна до одної при з’єднанні 50 мм)

b) якщо джерело живлення подається з правого боку - виберіть лівий регулюючий клапан Vision з комбінованими овальними або прямокутними розетками (окремі розетки не підійдуть одна до одної в 50-мм з’єднанні)

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити клапан Vision до обох 16-міліметрових установок PEX - для цього вам потрібно лише вибрати відповідні з’єднувачі

Ви можете підключити клапан Vision до 15-міліметрової установки CU - для цього вам потрібно лише вибрати відповідні роз'єми

Ви можете підключити клапан Vision до установки 1/2 (GZ1/2) - для цього вам потрібно лише вибрати відповідні роз'єми

Ви можете підключити клапан Vision до установки 1/2 (GW1/2) - для цього вам потрібно лише вибрати відповідні роз'єми
