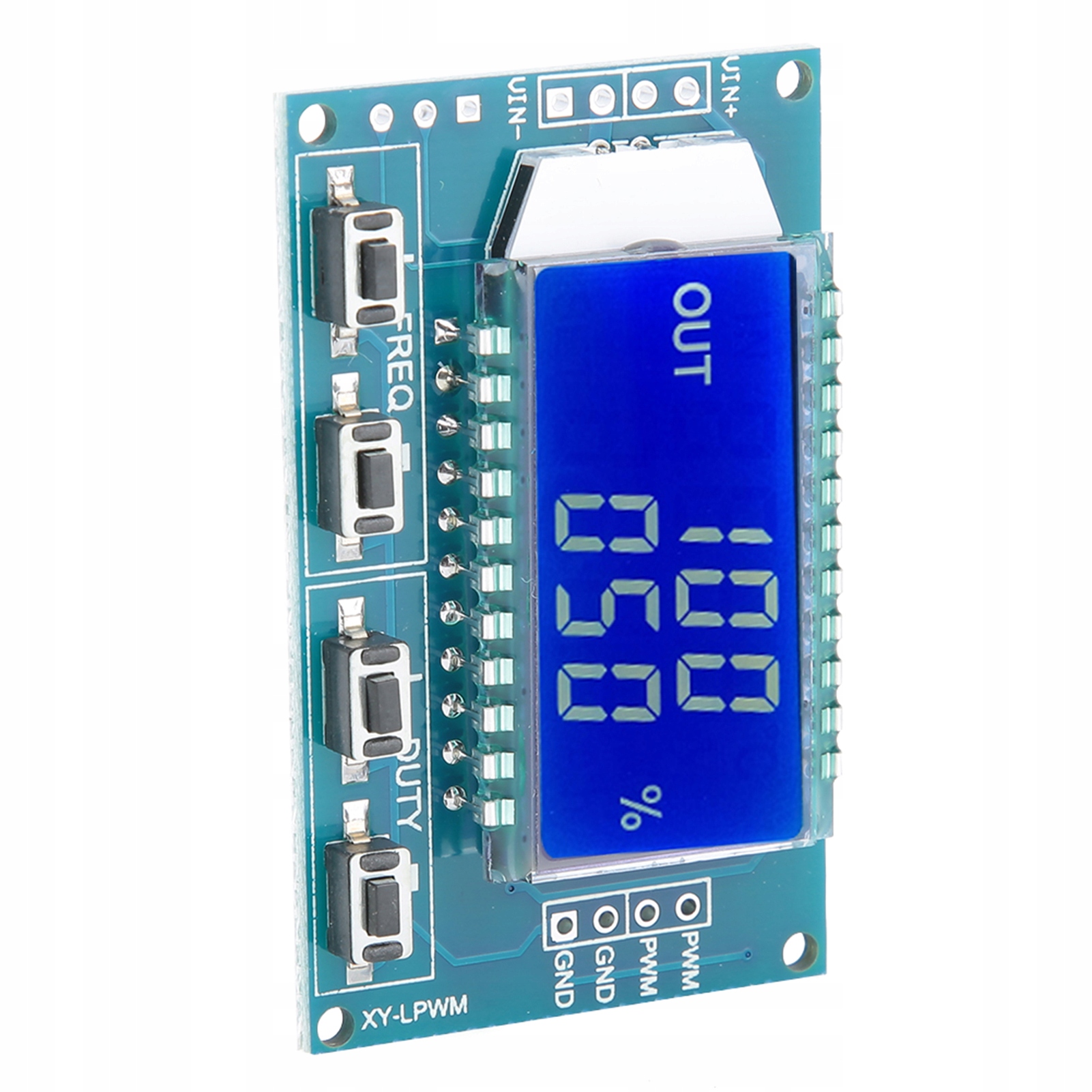

Регульований генератор PWM імпульсу прямокутна хвиля

Код: 17067567777
Як замовити
503 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №92511289
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 10

Заказывая «Регулируемый прямоугольный генератор с прямоугольными волнами с импульсом импульса» данный товар из каталога «Сетевые устройства», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

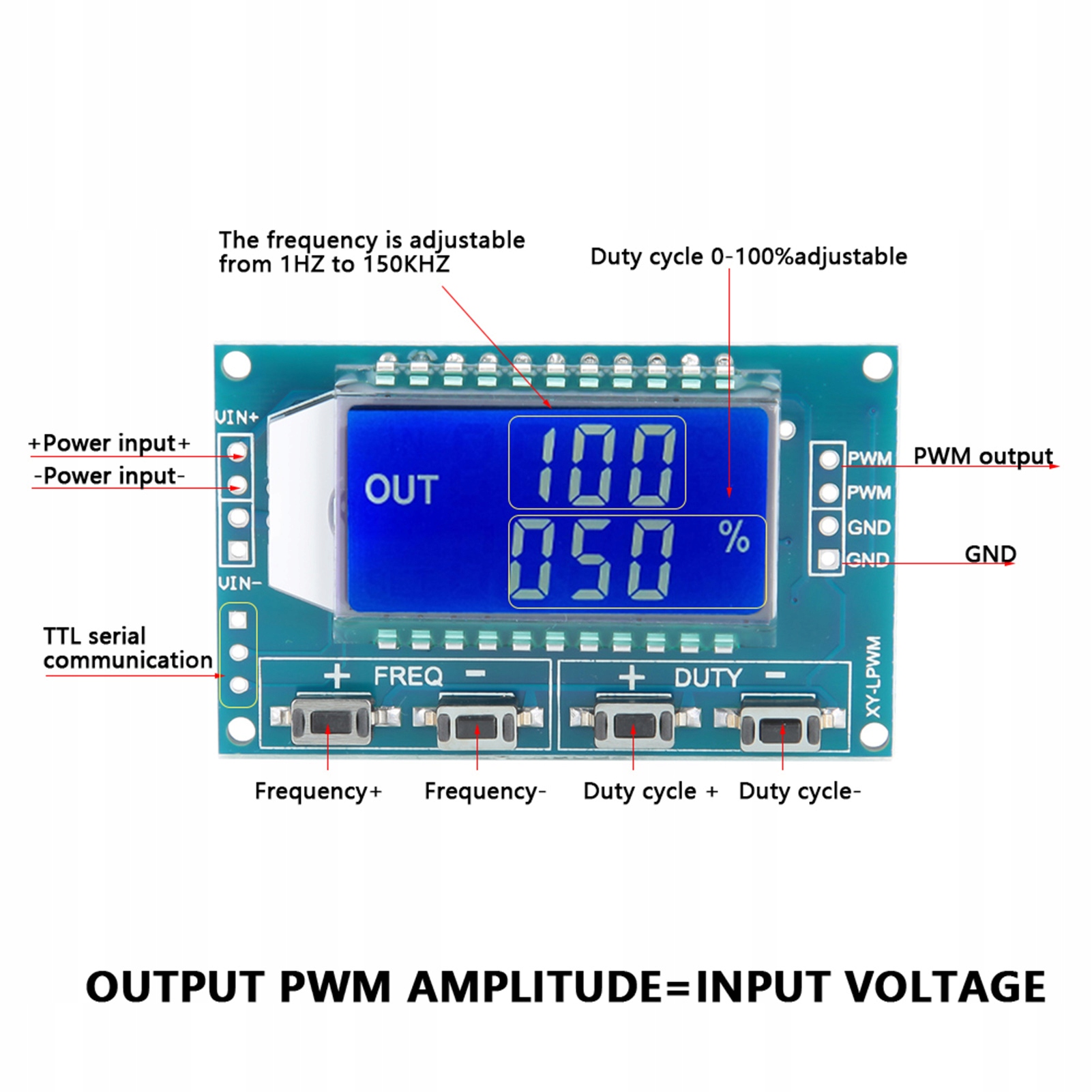

Функція: 1. Частота та робочий цикл РК -дисплея, дуже чіткий, вихід ШІМ можна встановити окремо частоту та робочий цикл.

2. Широкий діапазон частот і висока точність.

3. Серійна комунікація доступна, зручніша у використанні.

4. Модуль має 4 незалежні кнопки для встановлення частоти та робочого циклу. Він підтримує короткий прес (збільшується або зменшується на одну одиницю) та тривалий прес (швидке збільшення або зменшення). Це дуже просто. Параметри автоматично зберігаються після встановлення без втрати.

5. Широкий діапазон застосувань, таких як прямокутний генератор сигналу, генерування прямокутного хвильового сигналу, який керує контролером двигуна, генеруючи регульований імпульс і керує відповідним ланцюгом.

. Прямокутна хвильова генератор PWM регулюється

Специфікація: Тип статті: Генератор сигналу

Робота: 3,3 ~ 30 В

Частота діапазон: 1 Гц ~ 150 кГц

Точність частоти: 2% У кожному діапазоні

ємність зарядки сигналу: 5 ~ 30 мА. унції (приблизно)

Опис модуля1. Xxx (без десяткової крапки): мінімальна одиниця - 1 Гц, а діапазон значень - від 1 Гц до 999 Гц.

2. Мінімальна одиниця x.xx (десяткова кома - сто чисел) становить 0,01 кГц, а діапазон значень - 1,00 кГц ~ 9,99 кГц;

3. xx.x (десяткова кома - десять): мінімальна одиниця - 0,1 кГц; Діапазон значень становить 10,0 кГц ~ 99,9 кГц

4. X.X.x (десяткова кома в десятках і сотнях): мінімальна одиниця - 1 кГц; Діапазон значень становить 1 кГц ~ 150 кГц

Частотний дисплей:

100 означає вихідний імпульс PWM 100 Гц;

1,01 вказує на те, що ШІМ рухає імпульс вартістю 1,01 К;

54.1 вказує на те, що ШІМ надсилає імпульс із частотою 54,1 кГц;

1.2.4 вказує на те, що вихід ШІМ є імпульсом 124 кГц;

Коефіцієнт наповнення знаходиться в межах від 0 до 100%.

Усі параметри налаштувань зберігаються при вимкненому живлення.

. Прямокутна хвильова генератор PWM регулюється

4

2. Використовується для отримання прямокутного хвильового сигналу, який керує контролером двигуна;

3. Створити регульовані імпульси для використання MCU;

4. Генеруйте регульовані імпульси та схеми управління (такі програми, як регулювання швидкості затемнення ШІМ). Контроль серійного порту (зв'язок на рівні TTL мікроконтролера)

Стандарт зв'язку: 9600 bps

біт: 8

біт: 1

контроль: жодна

Flow Control: None

1

f101 (001 ~ 999)

"f1.05": Встановіть частоту на 1,05 кГц (1,00 ~ 9,99)

"f10,5": частота встановлення на 10,5 кГц (10,0 ~ 99,9)

"f1.0.5": встановити частоту 105 кГц (1.0.0 ~ 1.0.5 ": встановити 105 кхц (1.0.0 ~ 1.0)

p> 2. Робочий цикл PWM

"dxxx": встановіть робочий цикл ШІМ на xxx; (001 ~ 100)

Наприклад, D050 встановіть робочий цикл ШІМ на 50%.

3, прочитайте параметри налаштувань

Надіслати "Прочитайте" та прочитайте параметри SET.

Встановіть успіх для повернення: вниз;

Відновити: падіння.
