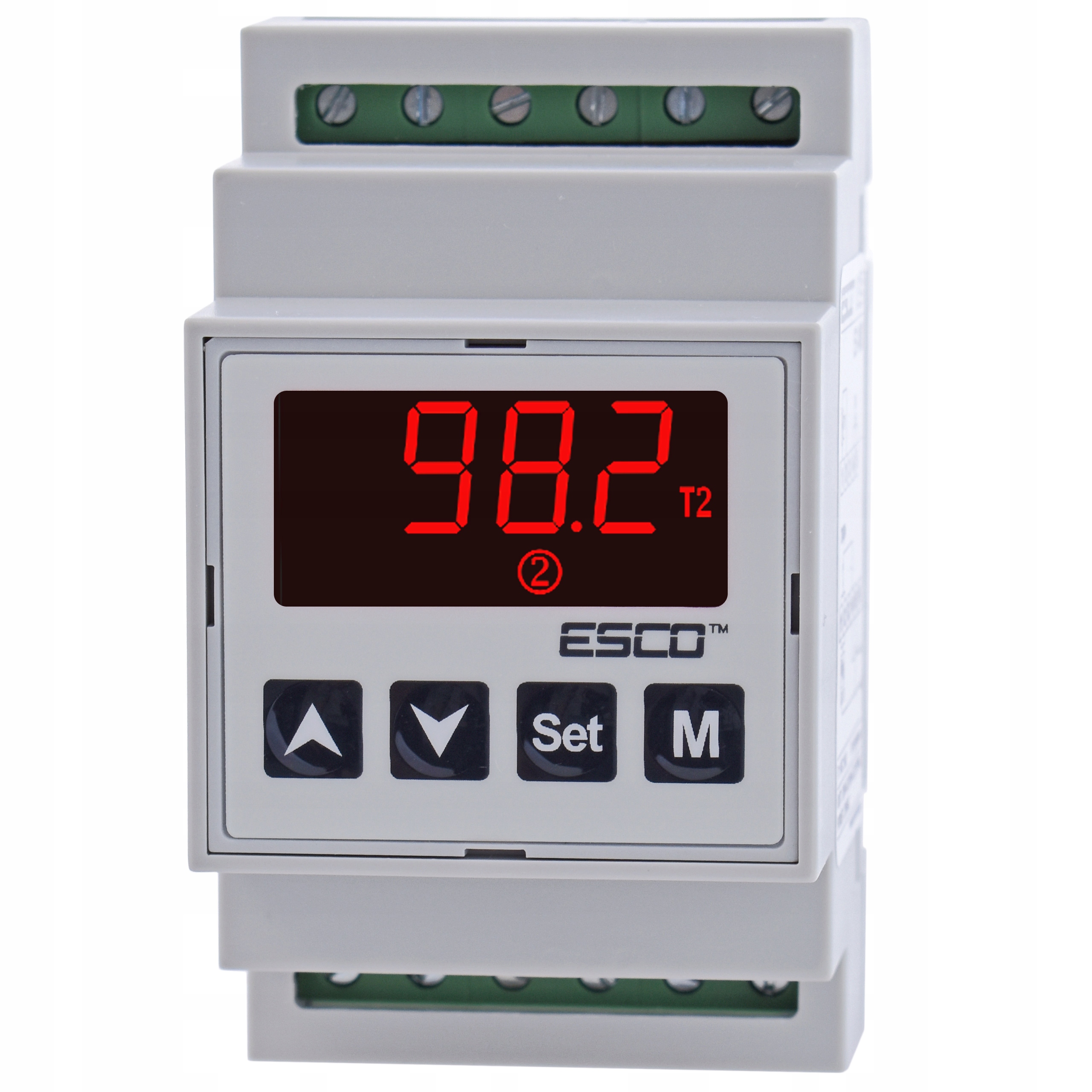

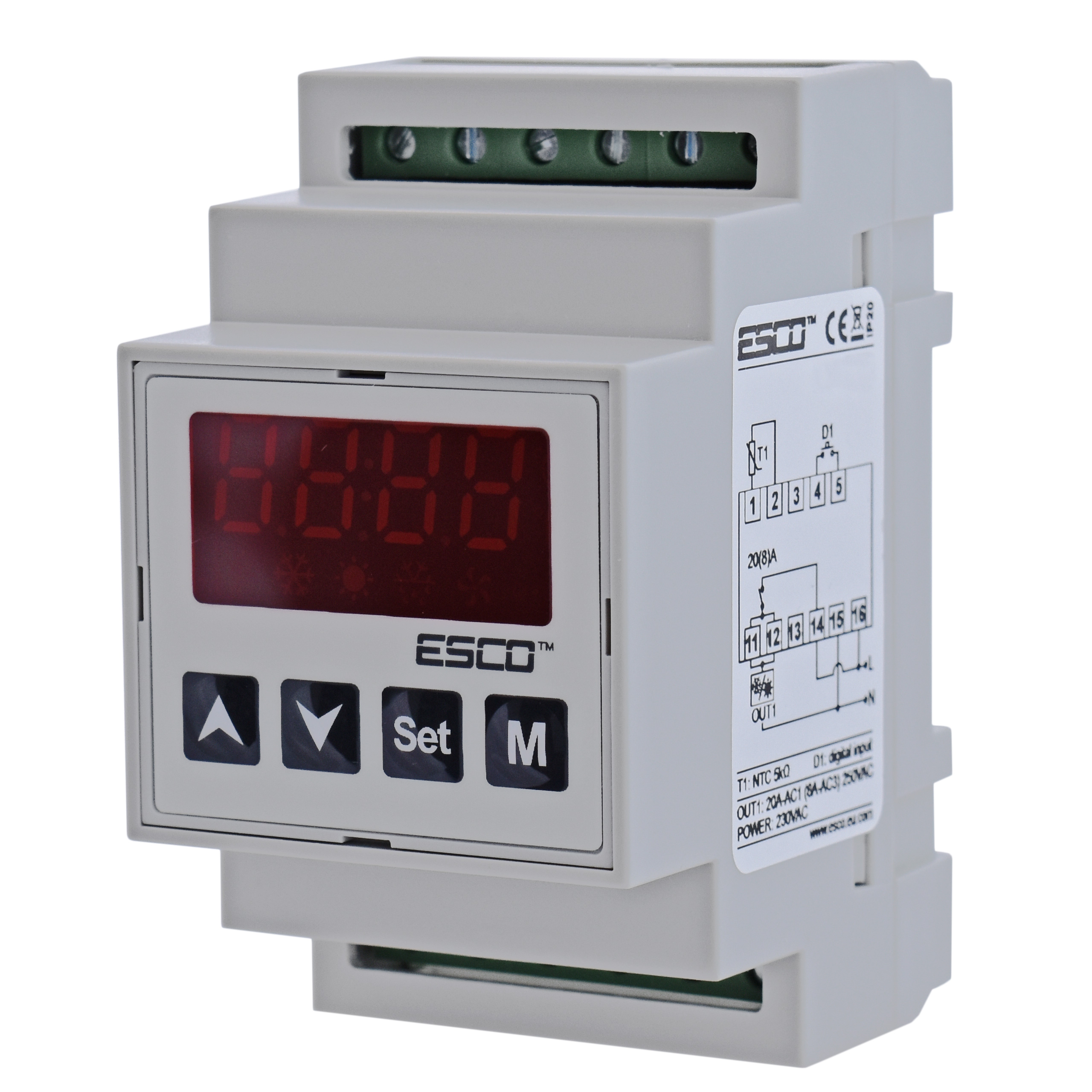

Терморегулятор для DIN-рейки, універсальний (керування сонячним колектором, каміном, циркуляційними насосами, обігрівачем + вентилятором), NO: SC20D

SC-20D призначений для керування системою опалення або охолодження. Залежно від конфігурації регулятор може керувати як простими системами, такими як котел або циркуляційний насос, так і складними системами, наприклад, сонячним колектором або каміном з водяною сорочкою.

• 3 режими роботи на вибір:

• 3 пороги температури: контроль + 2 тривоги
• сигнал тривоги про високу та низьку температуру сигналізує релейний вихід і зумер
• 2 релейні виходи: основний 20A та тривожний 8A
• 2 датчики NTC включені

Регулювання базується на вимірюванні від одного або двох датчиків температури:

• при вимірюванні від одного датчика контролер підтримує задану температуру, вмикаючи головний вихід в режимі "обігрів" або "охолодження" із заданим відхиленням (гістерезис регулюється в діапазоні 0,1...20°C).
• при вимірюванні від двох датчиків користувач може вибрати режим роботи контролера: вихід вмикається на основі різниці або середнього значення двох датчиків температури. У диференціальному режимі контролер вмикає, наприклад, циркуляційний насос колектора після досягнення необхідної різниці між датчиками бака і колектора. У режимі усереднення контролер працює як звичайний терморегулятор з функцією сигналізації, за винятком того, що значення вимірювання обчислюється із середнього арифметичного показань двох датчиків температури, наприклад, на двох кінцях трубопроводу або резервуара.

SC -20D має можливість установити два додаткових пороги тривоги:

сигнал тривоги високої та низької температури при перевищенні, допоміжний релейний вихід і буде активовано внутрішній зумер. Коли виникає сигнал тривоги, головний вихід можна заблокувати у положенні «увімк.» або «вимк.» (залежить від системи, наприклад, коли температура в каміні підвищується, насос потрібно ввімкнути, щоб охолодити контур).

Універсальний контролер, призначений для регулювання температури в системах опалення:

• Нагрівач і сигналізація
• Нагрівач і вентилятор
• Циркуляційний насос центрального опалення. із зовнішньою сигналізацією
• Циркуляційний насос ГВП. із зовнішньою сигналізацією
• Сонячний колектор із зовнішньою сигналізацією
• Сонячний колектор і циркуляційний насос котла
• Камін з водяною сорочкою
• Камера, інкубатор з два датчики

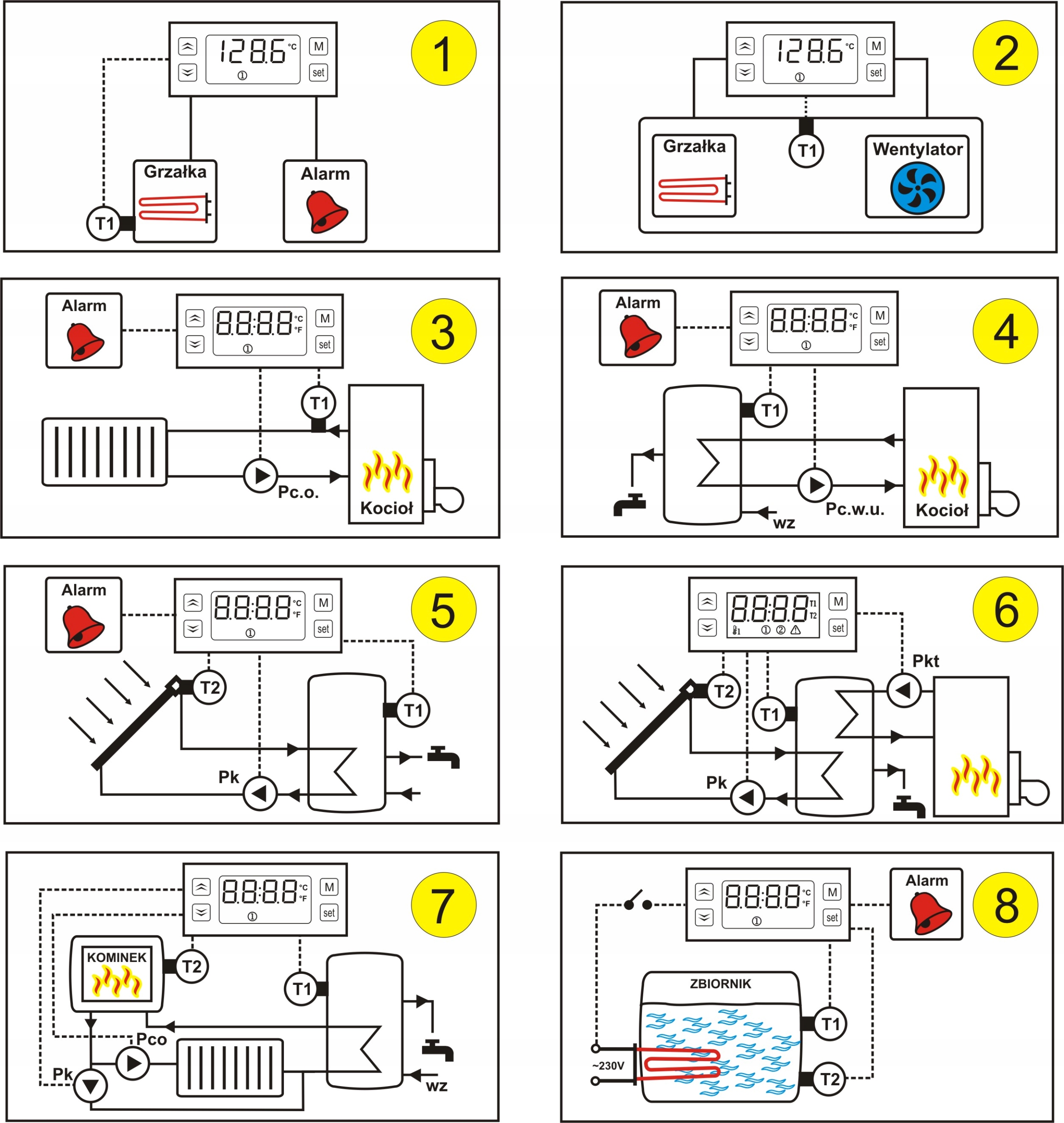

Приклади схем керування пристроєм за допомогою контролера SC20D.

Приклади схем керування пристроєм за допомогою контролера SC20D.

Схема підключення для керування колекторним насосом і сигналізацією.

• T1 - датчик температури бака
• T2 - датчик температури колектора
• Pk - колектор насос
• Сигналізація - тривожна сирена макс. 400 Вт 230 В ~

Технічні дані:

Входи:

• два датчики температури NTC 5 кОм при 25°C
• цифровий вхід

Діапазон вимірювання: -50...+150°C

Точність вимірювання: +/- 0,5°C

Роздільна здатність: 0,1°C у всьому діапазоні

Дисплей: світлодіодний, 4 цифри висотою 11 мм із графікою значки

Метод регулювання: ON-OFF з гістерезисом

Виходи:

• основний : реле 20А 4,5кВт, довговічність 100 тис цикли
• сигналізація: реле 8А 1,5кВт довговічність 100тис. цикли

Функції:

• 3 режими роботи контролера: нормальний, диференціальний, усереднення
• високий сигнал тривоги і низька температура сигналізується звуком і релейним виходом
• звукова сигналізація несправності датчика та активації цифрового входу

Монтаж: на DIN TH- 35 rail

Живлення: 230VAC +/-15% (стандарт) або 12VAC/DC(+12,30 злотих ) або 24 В змінного струму/постійного струму (+40 злотих)

Споживання електроенергії: макс. 3 ВА

БЕЗКОШТОВНО включено два датчики

Виготовлено з нержавіючої сталі, IP67 (водонепроникний).

Кабель 200 см b> який при необхідності можна подовжити електричним кабелем (бажано багатожильним, двожильним, 1,5 мм) до 80 метрів.
