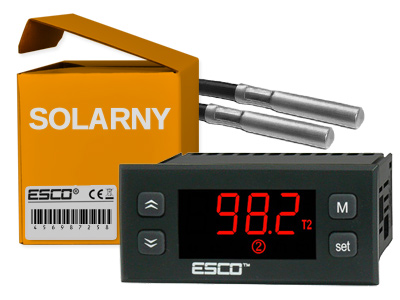

Універсальний терморегулятор (керування сонячним колектором, каміном, циркуляційними насосами, обігрівачем + вентилятором), NO: SC20

SC-20 призначений для керування системою опалення або охолодження. Залежно від конфігурації регулятор може керувати як простими системами, такими як котел або циркуляційний насос, так і складними системами, наприклад, сонячним колектором або каміном з водяною сорочкою.

• 3 режими роботи на вибір:

• 3 пороги температури: контроль + 2 тривоги
• сигнал тривоги про високу та низьку температуру сигналізує релейний вихід і зумер
• 2 релейні виходи: основний 20A та тривожний 8A
• 2 датчики NTC включені

Регулювання базується на вимірюванні від одного або двох датчиків температури:

• при вимірюванні від одного датчика регулятор підтримує задану температуру, вмикаючи головний вихід в режимі "обігрів" або "охолодження" із заданим відхиленням (гістерезис регулюється в діапазоні 0,1....20°C).
• при вимірюванні від двох датчиків користувач може вибрати режим роботи контролера: вихід вмикається на основі різниці або середнього значення двох датчиків температури. У диференціальному режимі контролер вмикає, наприклад, циркуляційний насос колектора після досягнення необхідної різниці між датчиками бака і колектора. У режимі усереднення контролер працює як звичайний терморегулятор з функцією сигналізації, за винятком того, що значення вимірювання обчислюється із середнього арифметичного показань двох датчиків температури, наприклад, на двох кінцях трубопроводу або резервуара.

SC -20 має можливість встановити два додаткові пороги тривоги:

сигнал тривоги високої та низької температури при перевищенні, вихід допоміжного реле та буде активовано внутрішній зумер. Коли виникає сигнал тривоги, головний вихід можна заблокувати у положенні «увімк.» або «вимк.» (залежить від системи, наприклад, коли температура в каміні підвищується, насос потрібно ввімкнути, щоб охолодити контур).

Універсальний контролер, призначений для регулювання температури в системах опалення:

• Нагрівач і сигналізація
• Нагрівач і вентилятор
• Циркуляційний насос центрального опалення. із зовнішньою сигналізацією
• Циркуляційний насос ГВП. із зовнішньою сигналізацією
• Сонячний колектор із зовнішньою сигналізацією
• Сонячний колектор і циркуляційний насос котла
• Камін з водяною сорочкою
• Камера, інкубатор з два датчики

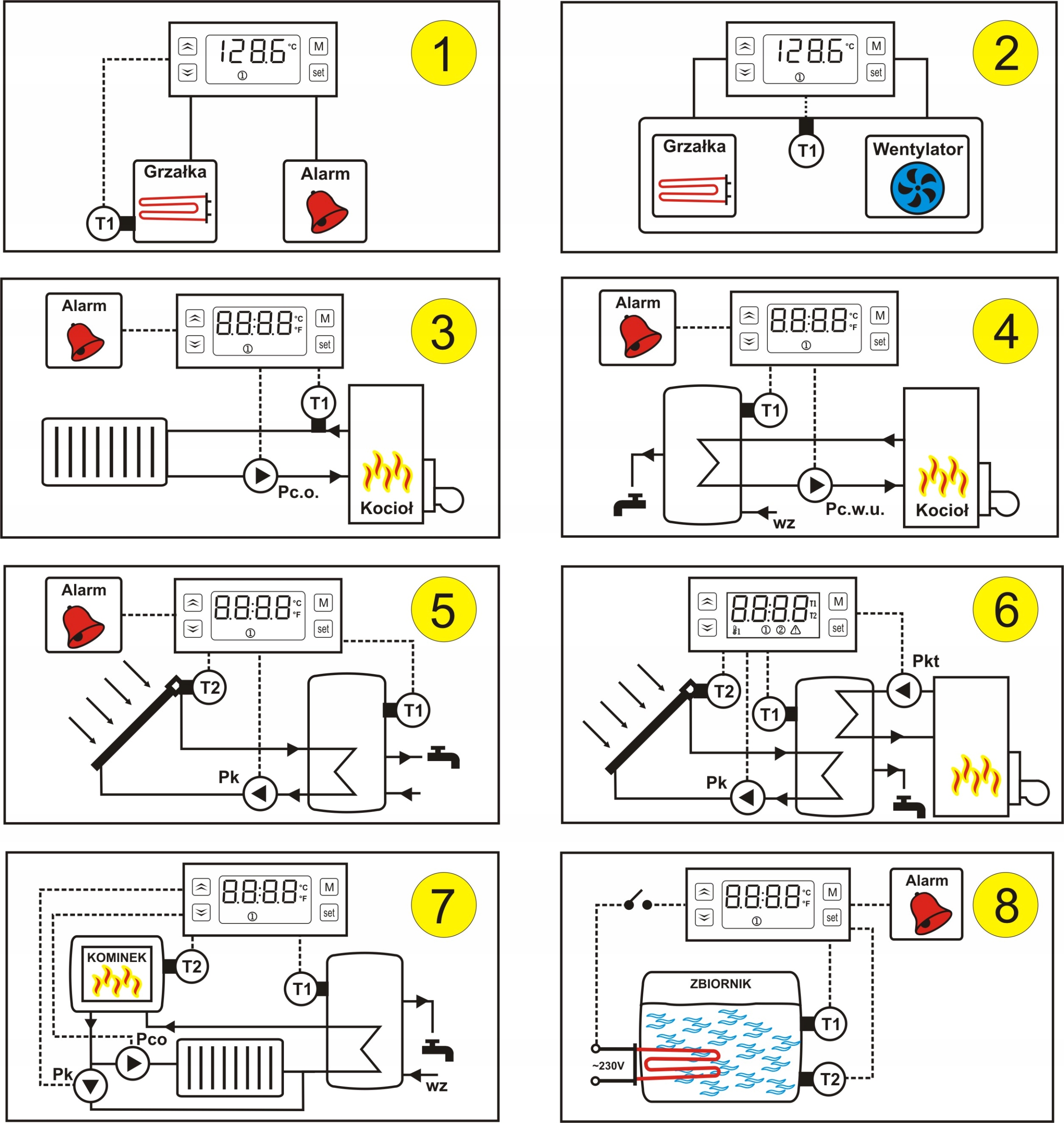

Приклади схем керування пристроєм за допомогою регулятора SC20.

Приклади схем керування пристроєм за допомогою регулятора SC20.

Технічні дані:

Входи:

• два датчики температури NTC 5 кОм при 25°C
• цифровий вхід

Діапазон вимірювання: -50...+150°C

Точність вимірювання: +/- 0,5°C

Роздільна здатність: 0,1°C у всьому діапазоні

Дисплей: світлодіодний, 4 цифри висотою 11 мм із графікою значки

Метод регулювання: ON-OFF з гістерезисом

Виходи:

• основний : реле 20А 4,5кВт, довговічність 100 тис цикли
• сигналізація: реле 8А 1,5кВт довговічність 100тис. цикли

Функції:

• 3 режими роботи контролера: нормальний, диференціальний, усереднення
• високий сигнал тривоги і низька температура сигналізується звуком і релейним виходом
• звукова сигналізація несправності датчика і активації цифрового входу

Встановлення: в отвір з розмірами : 71 x 29 мм

Живлення: 230 В змінного струму +/-15% (стандарт) або 12 В змінного струму/постійного струму або 24 змінного струму/постійного струму

• можливе замовленнярегулятора у версії джерела живлення 12VAC/DC або 24VAC/DC (додатково: 12V - 12,30 злотих, 24V - 40 злотих)< /ul>

  Енергоспоживання: макс. 3 ВА

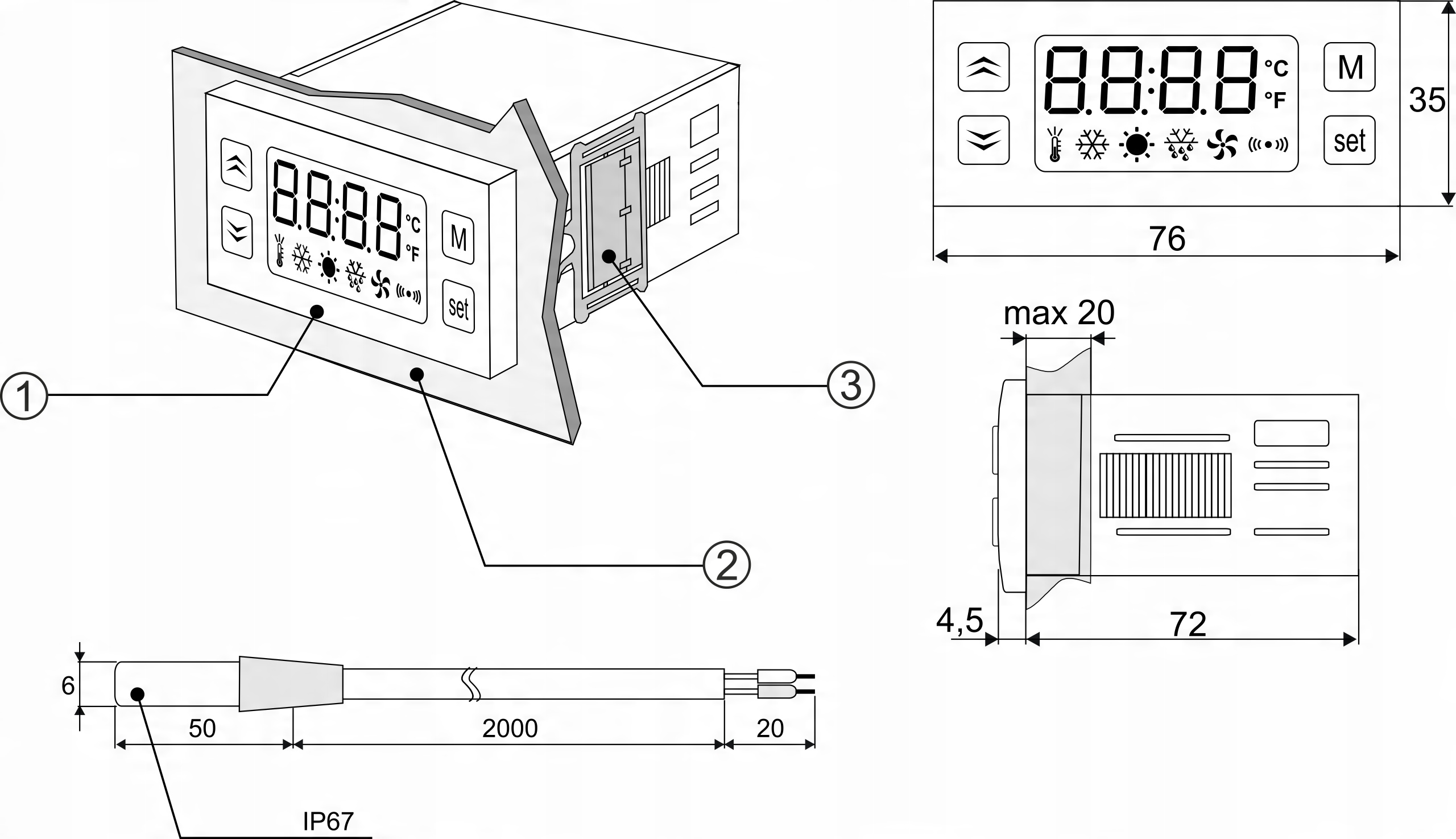

1/ Ступінь захисту IP65 (спереду після монтажу в коробку)

2/ Встановлення в отвір з розмірами 71 x 29 мм, максимальна товщина стінки дошки 20 мм

3/ Монтажні кронштейни включені

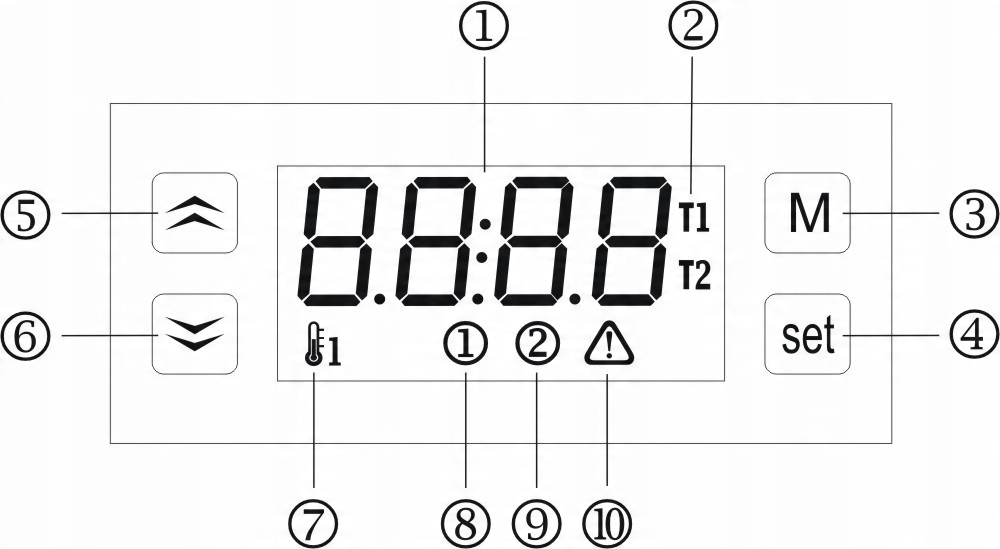

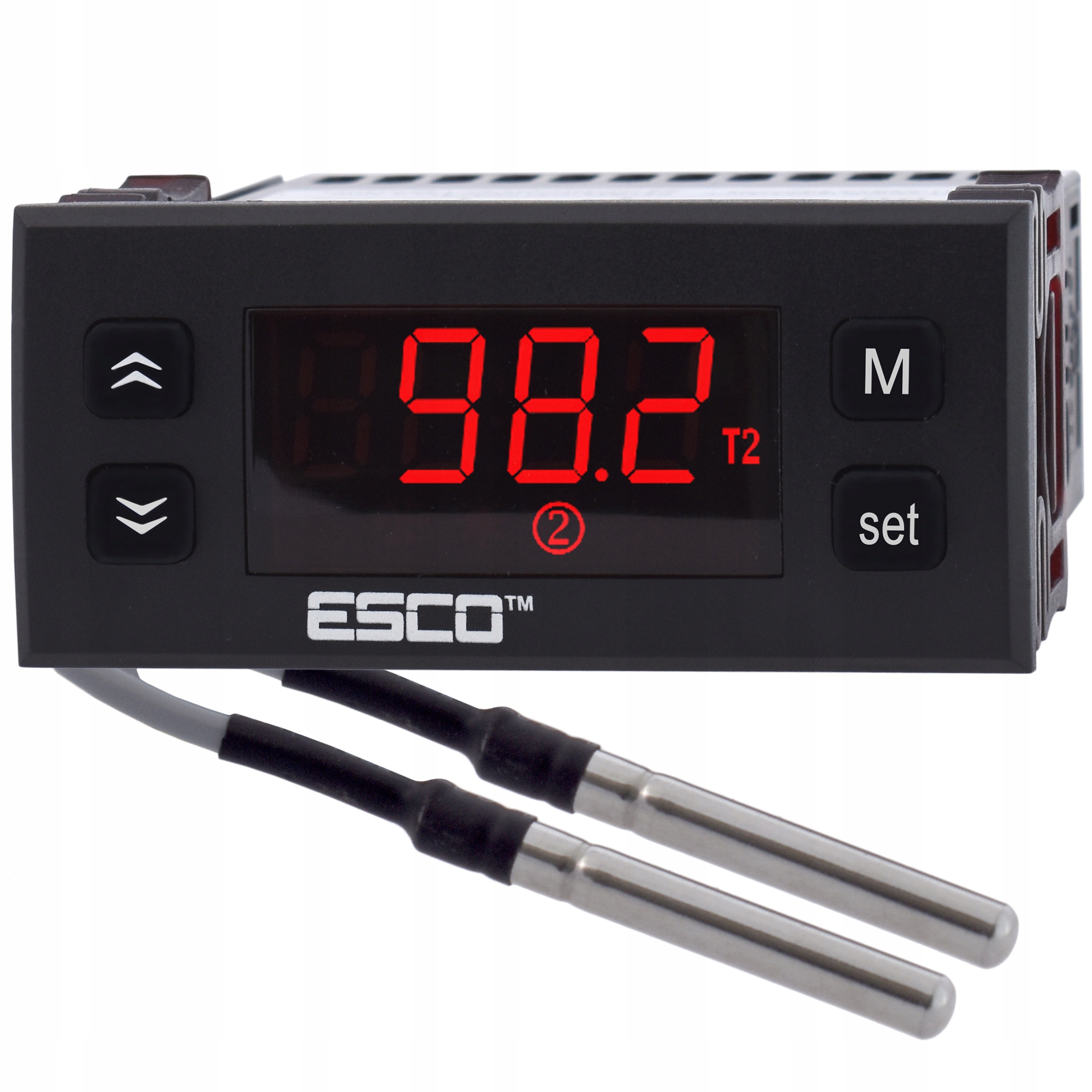

Передня панель.

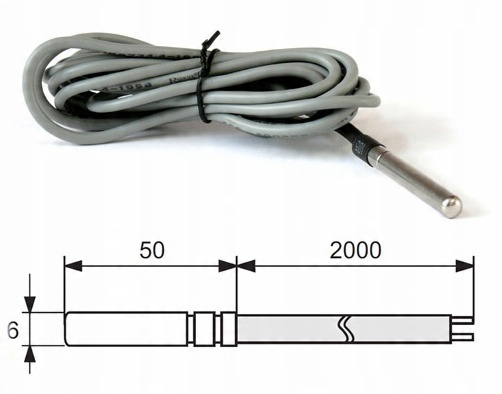

БЕЗКОШТОВНО включено два датчики

Виготовлено з нержавіючої сталі, IP67 (водонепроникний).

Кабель 200 см b> який при необхідності можна подовжити електричним кабелем (бажано багатожильним, двожильним, 1,5 мм) до 80 метрів.

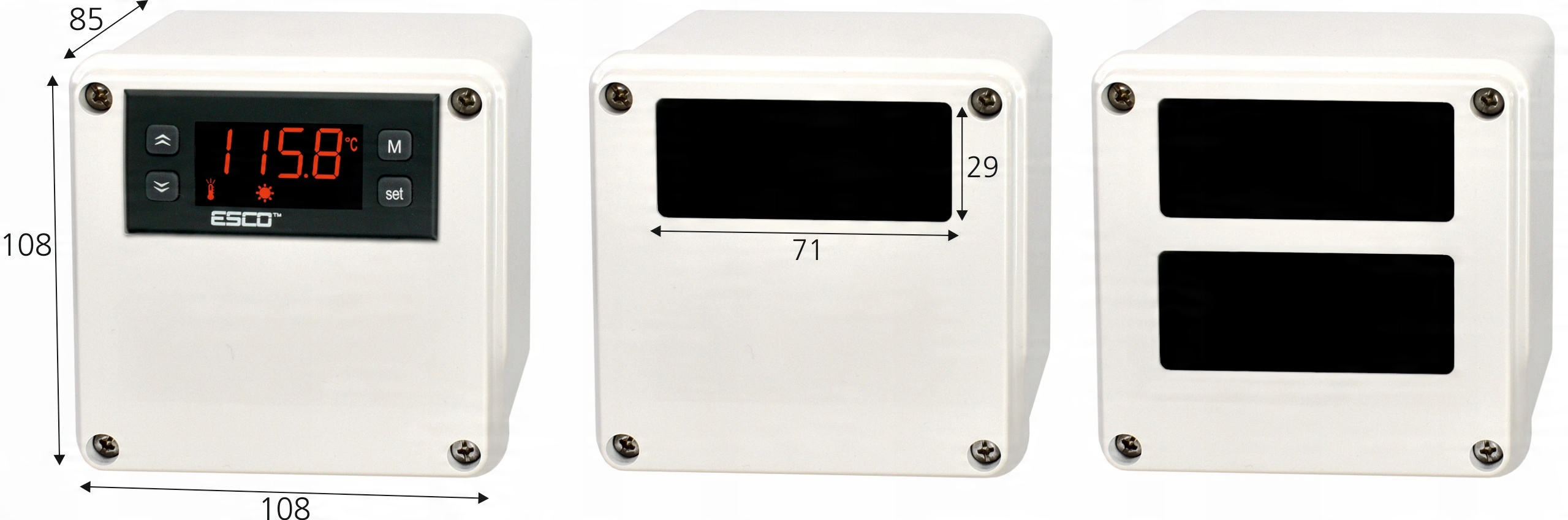

Для регулятора ми рекомендуємо придбати герметичну коробку IP65 із вирізаним отвором для кріплення та кабельними вводами в комплекті.

• один отвір (35 злотих брутто )
• на два отвори (40 злотих брутто)

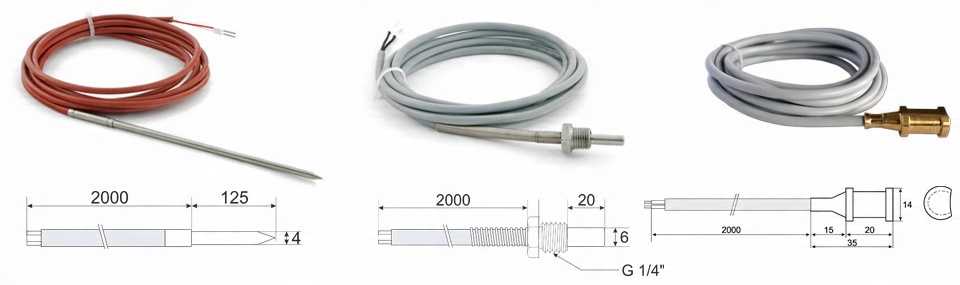

Додаткові датчики, доступні на інших наших аукціонах:
