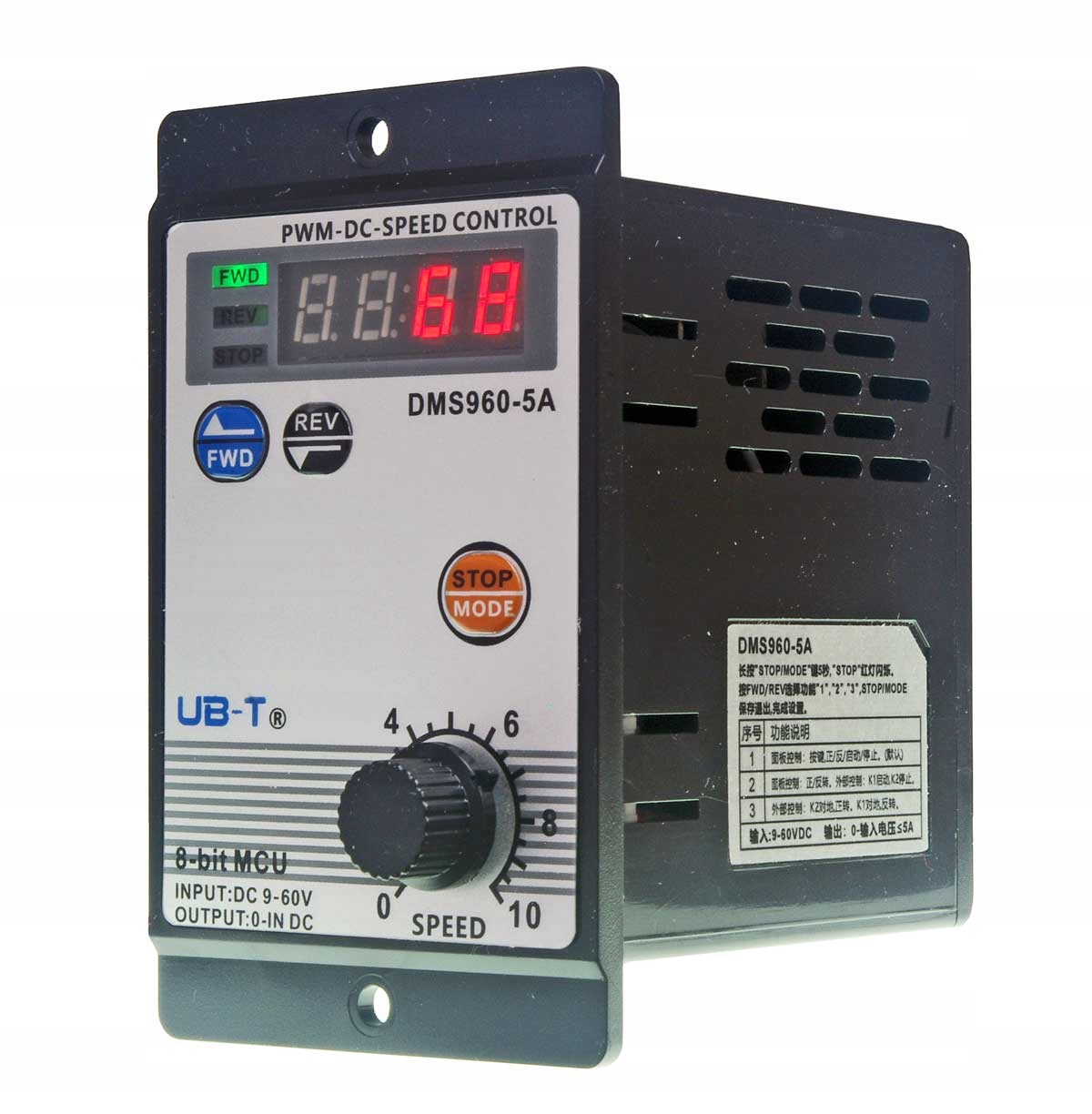

Контролер швидкості щіткового двигуна постійного струму, тип DMS960-5A

• регулювання напруги 0-100%
• програмований плавний пуск і плавна зупинка за 1-1,5 секунди захищає двигун та регулятор від перевантаження
• живлення від зовнішнього джерела 12-60V max 5A,
• застосовується до двигунів постійного струму з максимальним струмом 3-5A
• напрямок перемикання та зупинка за допомогою кнопок на передній панелі регулятора
• після вимкнення зовнішнього джерела живлення знову виберіть напрямок за допомогою кнопки для запуску
• пристрій має додатковий вихід стабілізованого напруга від 9C до 100mA, яку можна використовувати для живлення додаткової електроніки, датчиків
• можна запрограмувати два додаткових зовнішніх дистанційних перемикання напрямку та режими зупинки, див. опис нижче

Контролер DMS960-A, три режими роботи

Кнопки на передній панелі пристрою дозволяють вибрати напрямок обертання та зупинити двигун. Контролер був налаштований таким чином на заводі, починаючи з нового (режим роботи 1). Змінити цей режим роботи регулятора на дистанційний можна за допомогою зовнішніх користувальницьких перемикачів, які можна підключити проводами до входів (клем) на задній панелі регулятора. Існує два режими зовнішнього перемикання, корисні в практичних застосуваннях.

• Зовнішня зупинка/запуск. Режим роботи 2. Миттєве (коротке) включення K1 викликає запуск двигуна. Миттєве ввімкнення K2 зупиняє двигун. (моностабільні перемикачі) Напрямок обертання вибирається за допомогою кнопок FWD і REV на передній панелі контролера. Зміна напрямку працює під час обертання і відбувається миттєво, автоматичний плавний пуск і зупинка не працює. Перед зміною напрямку рекомендується зупинити двигун K2 або скористатися ручкою.
• Зовнішня зупинка/запуск і напрямки. Режим роботи 3. ВключенняК1обертання в одну сторону. K2 повертає в іншому напрямку. Вимкнення обох ланцюгів призводить до зупинки. Обертання триває, доки він увімкнений. (бістабільний перемикач, наприклад, трипозиційний перемикач) У цьому режимі функція плавного запуску та зупинки, навіть якщо напрямок швидко змінюється. Жодна кнопка на передній панелі регулятора не активна.

Щоб змінити режим роботи з основного на режим 2 або 3, необхідно перепрограмувати регулятор.

• На підключеному регуляторі натисніть кнопку STOP протягом 5 секунд. На дисплеї з’являється буква F (функція – режим роботи) та її цифра 0, блимає червоний стоп-сигнал.
• За допомогою кнопки FWD або REV виберіть номер функції (режим роботи) 2 або 3
• Підтвердьте свій вибір, натиснувши кнопку STOP протягом 5 секунд. Готово: вибраний режим роботи збережено.

Ви можете будь-коли змінити режим роботи, наприклад, повернутися до основного, повторивши описане програмування, вибравши F 1 (базовий режим)
