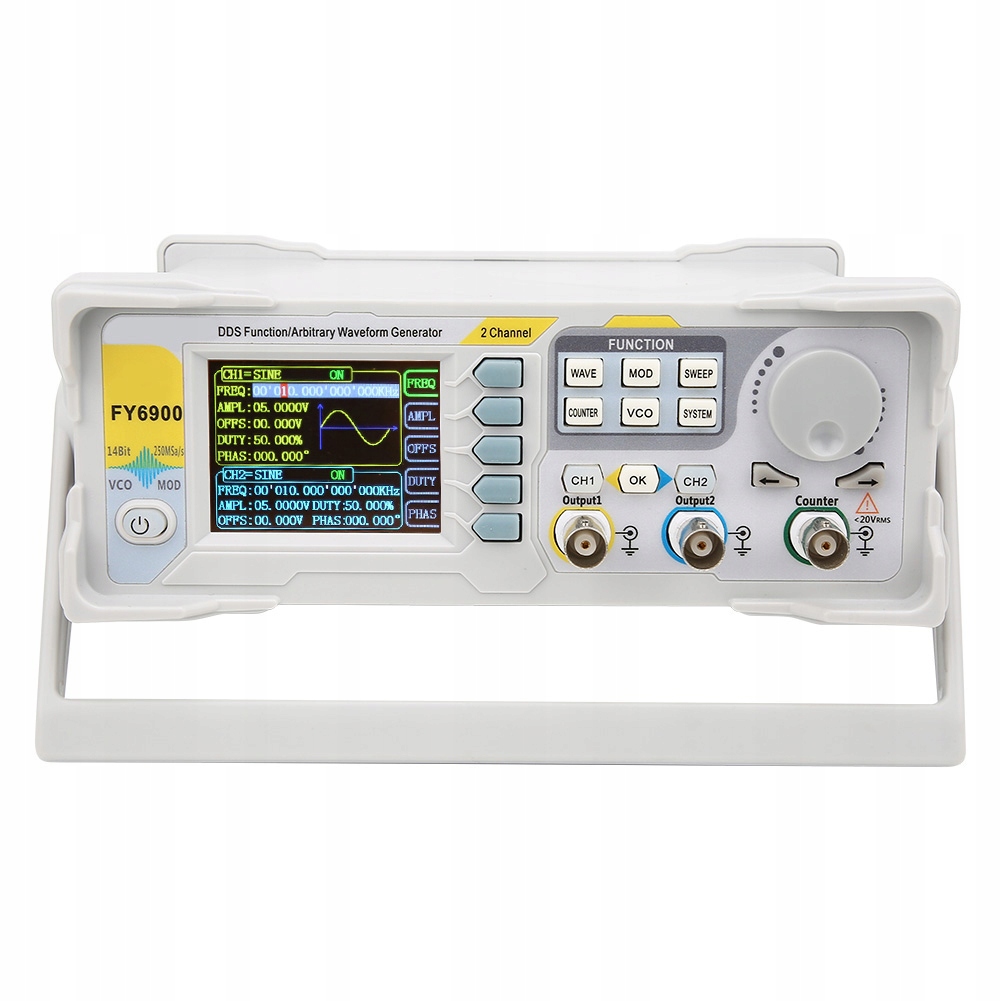

Регулятор генератора сигналів 0-30 МГц TFT SCRIEN FY6900 Цифровий

⏺Особливості:✨В інтерфейсі дисплея використовується 2,4-дюймовий кольоровий РК-дисплей TFT, що робить керування інтуїтивно зрозумілішим і зручнішим.

✨Пристрій ВИКОРИСТОВУЄ технологію прямого цифрового синтезатора частот (DDS) для забезпечення стабільних, точних, чистих сигналів із низьким спотворенням.

✨ Розширені комбінації клавіш і графічний інтерфейс користувача спрощують кожну операцію та прості у використанні.

✨Технологія складання може покращити захист від перешкод і термін служби.

✨У пристрої ВИКОРИСТОВУЄТЬСЯ високоякісний 14-бітний чіп цифро-аналогового перетворення (похибка квантування на виході 5 Вpp менше 1 мВ), частота дискретизації 250 МВиб/с і 14-бітна роздільна здатність по вертикалі.

✨Різні типи модуляції: AM, FM, PM, ASK, FSK і PSK модуляція.

✨Функція сканування: чотири скановані властивості сигналу, включаючи частоту, амплітуду, зміщення та робочий цикл; Має два типи лінійного та логарифмічного сканування; Час сканування: 0.01S-9999.99S; Напрямки сканування вгору, вниз і в обидві сторони.

✨Функція VCO (вихід керування напругою): може бути реалізована за допомогою зовнішнього вхідного сигналу: частота керування напругою, амплітуда керування напругою, зсув керування напругою, коефіцієнт заповнення напруги та ШІМ-модуляція.

✨Функція частотоміра 100M: може вимірювати частоту, період, ширину імпульсу та робочий цикл. Робочі частоти 100 МГц і мін. Частота: 0,01 Гц.

✨Функція лічильника: є 2 режими вимірювання зв’язку, включаючи зв’язок постійного струму та зв’язок змінного струму. Ця конструкція може вирішити проблему неточного з’єднання змінного струму.

✨Захист від короткого замикання на виході: при короткому замиканні навантаження всі канали можуть працювати більше 60 секунд.

⏺Специфікація: Тип елемента: Генератор сигналів

Матеріал: Пластик

Модель: FY6900

Параметр частоти

Діапазон частот:

Синусоїда: 0 Гц ~ 30 МГц

Прямогранна хвиля: 0 Гц ~ 20 МГц

Трикутна хвиля: 0 Гц ~ 10 МГц

Пилкоподібна хвиля: 0 Гц ~ 10 МГц

⭐Діапазон частот будь-яких хвиль: 0 ~ 10 МГц

Діапазон цифрових хвиль TTL / CMOS: 0 ~ 20 МГц

Коригування мінімальної ширини імпульсної хвилі: 20 нс

Привіт. Роздільна здатність по частоті: 1 мкГц (0,000001 Гц)

Похибка частоти: (+/-) 20 ppm

Стабільність частоти: (+/-) 1 ppm / 3 години

Параметри форми сигналу:

Типи сигналу: синусоїда / трикутник / квадрат / пилкоподібна хвиля, пульсова хвиля Лоренца а форма сигналу довільна.

⭐Енергонезалежна пам’ять довільної форми сигналу (64): можна зберігати 64 визначені користувачем довільні форми сигналу

Довжина хвилі: 8192 точки (4K точки) x 14 біт

Швидкість дискретизації: 250 МВиб/с

Вертикальна роздільна здатність: 14 біт

Синусоїда:

Система гармонійного входу: ≥50 дБн (20 МГц: ± 2,5 В.

Роздільна здатність зсуву: 0,01 В.

Діапазон налаштування фази: 0 ~ 359,99°

Роздільна здатність по фазі: 0,01°

⭐Зовнішнє вимірювання:

Діапазон вимірювання частоти: GATE TIME = 1S 1Hz-60MHz

Діапазон вхідної напруги: 2Vpp ~ 20Vpp

Діапазон підрахунку: 0 ~ 4294967295

Номер: вручну

Звичайне вимірювання: роздільна здатність 20 ns, максимальна вимірювана 40 с

⭐Функція сканування:

Режим сканування: лінійне сканування, логарифмічне сканування

Сканування об’єктів: частота, амплітуда, зміщення та робочий цикл

Час сканування: 0,01 с-999,99 с/крок

Діапазон налаштування частоти: початкову та кінцеву точки можна встановити довільно

Діапазон частотної розгортки: визначається налаштуваннями параметрів сканування

⭐Загальні параметри:

Овен

Кількість: 20

Розташування: M0 ~ M20

скіпетр

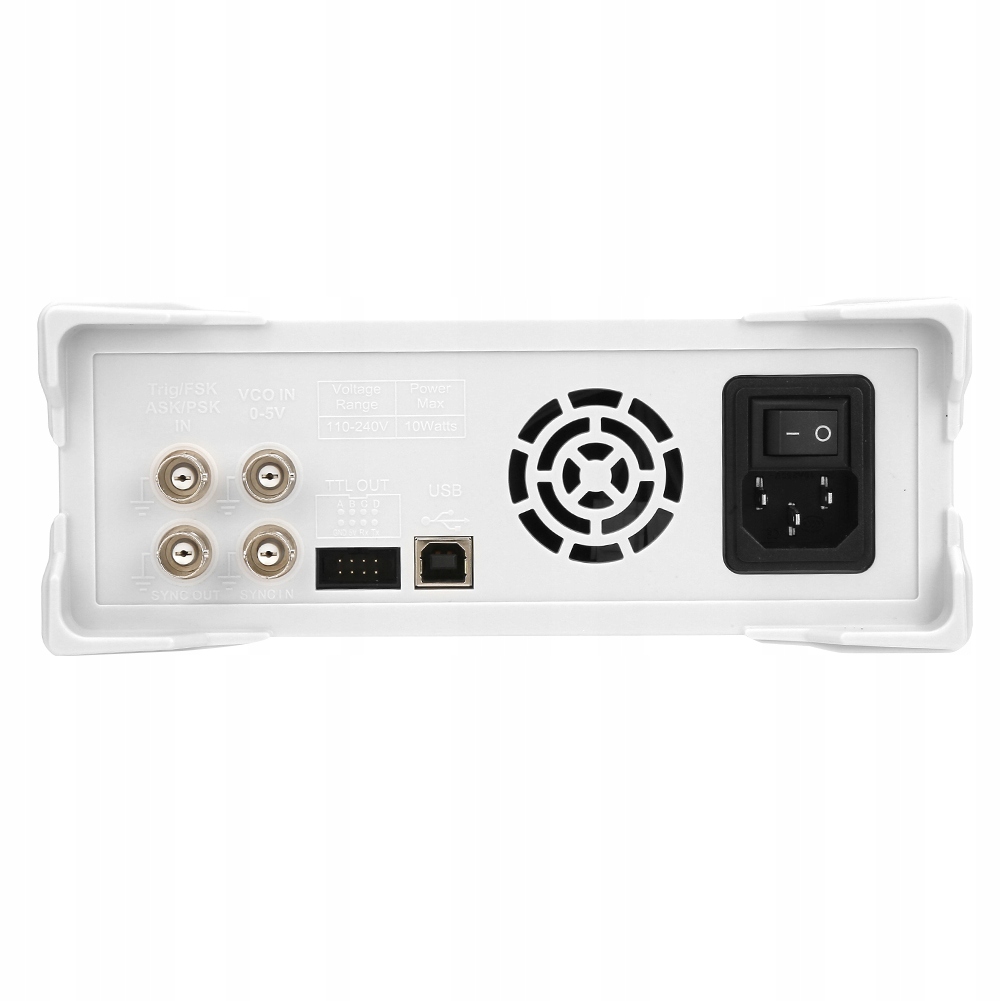

⭐Режим інтерфейсу: використовуйте USB-послідовний інтерфейс

Швидкість зв’язку: 115200 біт/с

Протокол: використання протоколу командного рядка є звичайним.

Електроживлення

Діапазон напруги: 100 ~ 240 В змінного струму.

Тип дисплея: 2,4-дюймовий кольоровий TFT-дисплей

Температура навколишнього середовища: 0 ~ 40°C

Вологість:
