РЕГУЛЯТОР МОТОРА DC 3A 12-24V КОНТРОЛЕР
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 8
Просматривая «РЕГУЛЯТОР МОТОРА DC 3A 12-24V КОНТРОЛЛЕР» данный товар из каталога «Части», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
РЕГУЛЯТОР ДВИГУНА ПОСТІЙНОГО ТОКУ 3A
Регулятор використовується для регулювання швидкості обертання міні-двигунів постійного струму (також приводів, нагрівачів) із живленням від 12 до 24 В постійного струму. Максимальний струм споживання 3А. Регулювання здійснюється за технологією ШІМ. Дуже просте керування напрямком обертання двигуна (вліво/вправо) за допомогою перемикача та швидкості обертання за допомогою потенціометра.
Підключення:
Під’єднайте двигун постійного струму до куба за допомогою двох синіх проводів, а потім під’єднайте джерело живлення 12–24 В відповідно, червоний провід до плюса та чорний до мінуса.
.
Робота:

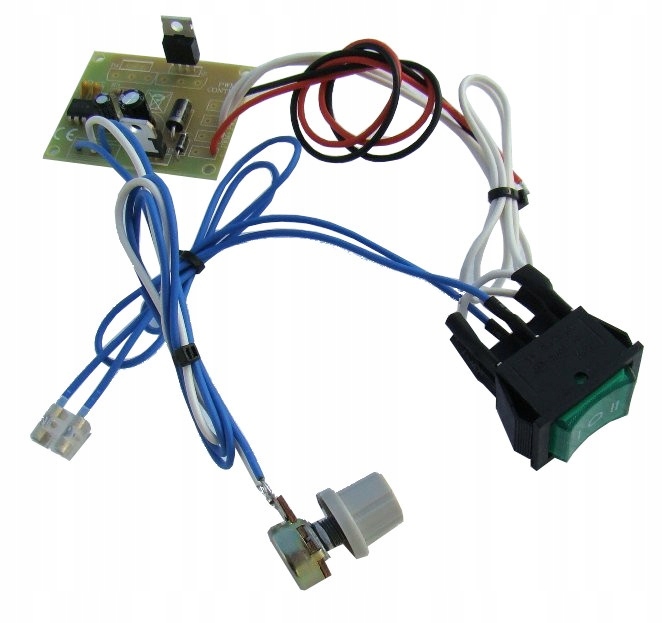

Контролер має потенціометр (№ 3 на фото нижче ), який регулює швидкість двигуна, і перемикач (2), який змінює напрямок обертання. Перемикач має 3 положення: ліворуч, праворуч і посередині, де двигун відключений. Коли двигун (1) увімкнено в заданому напрямку (наприклад, обертання за годинниковою стрілкою) і ми хочемо змінити напрямок обертання (ліворуч), рекомендується спочатку зменшити швидкість обертання до нуля за допомогою потенціометра, перемкнути перемкніть і знову збільште швидкість обертання за допомогою потенціометра. Як альтернатива, якщо ми не хочемо змінювати положення осі потенціометра, ми можемо спочатку встановити перемикач у середнє положення і лише коли двигун повністю зупиниться, встановити перемикач у інше крайнє положення. Неприпустимо раптово змінювати напрямок обертання (вліво/вправо) під час розгону двигуна без його зупинки, оскільки це призведе до великих стрибків струму, перевантажень і може пошкодити регулятор або двигун.
Заводський контролер працює на частоті ШІМ приблизно 250 Гц із конденсатором C2 100 нФ. Змінити частоту ШІМ можна шляхом заміни конденсатора С2 на інший ємністю від 4,7 до 220 нФ, де зменшення ємності С2 призводить до збільшення частоти ШІМ досить лінійно. Отже, коли ми замінимо C2 зі 100 нФ на 10 нФ, частота ШІМ збільшиться з 250 Гц приблизно до 2,5 КГц. Зміна частоти, звичайно, змінює звук, який генерує двигун постійного струму (побічний ефект регулювання ШІМ), але також впливає на параметри, досягнуті двигуном постійного струму. Варто пам’ятати, що більшість простих двигунів постійного струму мають певну граничну частоту (зазвичай від кількох сотень Гц до кількох КГц), вище якої потужність і крутний момент, створювані двигуном, значно зменшуються.
Технічні дані:
- живлення: 12-24 В постійного струму (дозволено 11-26 В)
- максимальне навантаження: 3 А
- базова частота ШІМ: приблизно 250 Гц
