КОНТРОЛЕР ШВИДКОСТІ ВЕНТИЛЯТОРА

Тампер RT-10T Titanium Flush-mounted

для точного контролю швидкості

ОСНОВНІ ХАРАКТЕРИСТИКИ:

• РОБОТА ЯК ВИМИКАЧ/ВИМКН
• МАКС. НАВАНТАЖЕННЯ СТРУМУ - 1,8 A
• МАКС. ПОТУЖНІСТЬ ВЕНТИЛЯТОРА - 400 Вт
• ДІАПАЗОН ПОСТУПНОГО РЕГУЛЮВАННЯ ШВИДКОСТІ - 10÷100%
• КОЛЬОРОВА МЕТАЛЕВА ПЕРЕДНЯ ПАНЕЛЬ ТИТАН – т. зв "INOX"
• ВИБІР ТИПУ ПІДКЛЮЧЕНОГО ПРИСТРОЮ (ОПИС НИЖЧЕ)
• ВІДОМОГО ПОЛЬСЬКОГО ВИРОБНИКА - TATAREK
• ЖИВОЖИВЛЕННЯ - БЕЗПЕРЕРВНЕ
• ВИСОКА ЯКІСТЬ РОБОТИ
• ВСТАНОВЛЕННЯ НА ПОТОКУ (КОРОБКА В КОМПЛЕКТІ )
• ЛЕГКА ЕКСПЛУАТАЦІЯ ТА ВСТАНОВЛЕННЯ

ОПИС:

Контролер RT10 розроблений для точного регулювання швидкості різних типів вентиляторів . Регулятор призначений для роботи з двигунами, оберти яких залежать від ефективної напруги, що подається на двигун вентилятора. Виконавчим елементом регулятора є симистор, який, керований під відповідним кутом фази по відношенню до напруги мережі, керує двигуном вентилятора.

Допускається керування кількома вентиляторами. якщо загальний споживаний струм не перевищує гранично допустимий струм споживання регулятора.

КОНСТРУКЦІЯ

Передня панель виготовлена ​​з шліфованої сталі «Інокс», стійкої до корозії та УФ-променів. Регулятор характеризується високою економічністю та точністю керування.

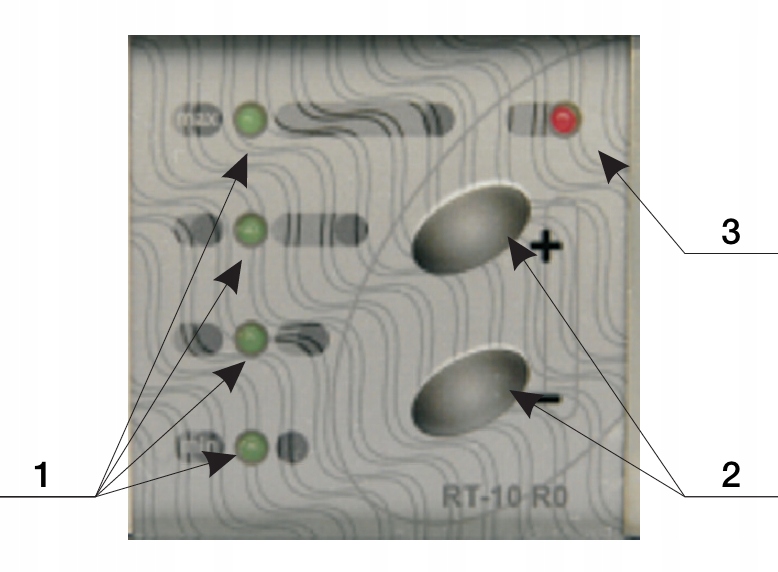

З лівого боку робочого столу розташовані чотири лампочки, що вказують (1) рівень керування. Коли вентилятор вимкнено, усі чотири лампочки не горять. Потім, коли оберти збільшуються, перший вогник знизу починає блимати, спочатку короткими імпульсами, потім довгими. У міру подальшого збільшення обертів світло починає світитися постійно. Наступні індикатори вказують на ще вищі швидкості вентилятора, аж до максимальної, де всі чотири індикатори горять постійно. Праворуч на робочому столі є індикатор, що вказує на наявність живлення (3), що подається на контролер, і дві кнопки (2) для зміни швидкості вентилятора.

РЕГУЛЮВАННЯ В СЕРВІСНОМУ РЕЖИМІ

Для забезпечення взаємодії контролера з максимально широким спектром різних типів вентиляторів, контролер оснащений двома алгоритмами керування. Адаптація способу керування до типу вентилятора може бути виконана в сервісному режимі монтажником під час встановлення контролера або виробником контролера.

Вхід в сервісний режим утримуючи клавішу (2), коли напруга живлення подається на регулятор.

РЕГУЛЮВАННЯ В СЕРВІСНОМУ РЕЖИМІ - ВИБІР АЛГОРИТМУ КЕРУВАННЯ

Алгоритм повинен бути обраний інсталятором контролера під час першого запуску- вгору.

Після запуску сервісного режиму натисніть клавішу «—» (3), щоб змінити тип двигуна вентилятора. Два індикатори (1 або 2) вказують на поточний вибраний тип двигуна.

Якщо клавішу не натиснути протягом восьми секунд, контролер перемикається у звичайний режим роботи.

ТЕХНІЧНІ ДАНІ та СХЕМА ПІДКЛЮЧЕННЯ

• Номінальна напруга живлення - 230 В
• Номінальна частота - 50 Гц
• Максимальна потужність вентилятора - 1÷400 Вт
• Максимальне струмове навантаження - 1,8 А< /li>
• Електроживлення - Безперервне
• Запобіжник - WTAF-3.15A/250V
• Зовнішні розміри . (разом з коробкою врізного монтажу) - 71x71x62,5 мм
• Зовнішні розміри. кришка (декоративна панель) - 101x74x4,5 мм
• Ступінь захисту - IP 20

МАРКУВАННЯ НА СХЕМІ:

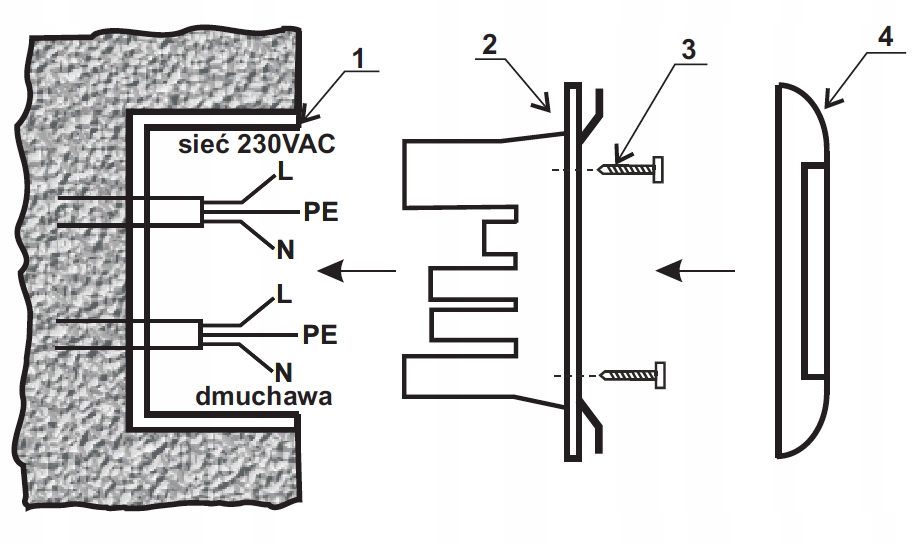

ВСТАНОВЛЕННЯ РЕГУЛЯТОРА - РОЗМІРИ ОТВОРУ

I. Розміри отвору для контролера, встановленого в цегляній стіні

II. Розміри отвору для регулятора, встановленого в гіпсовій стіні (гіпсокартон)

ПРИКЛАД ЗАСТОСУВАННЯ ДО ІСНУЮЧОЇ СИСТЕМИ DGP
