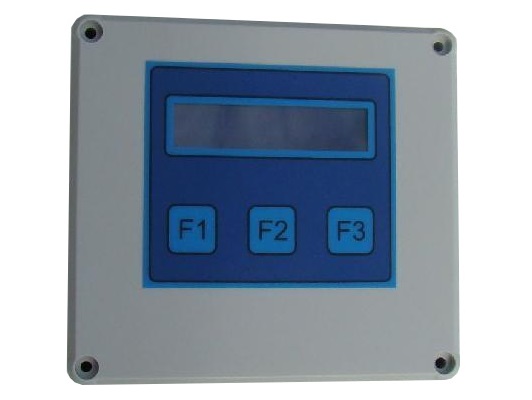

РЕГУЛЯТОР РІВНЯ ВОДИ ДАТЧИК РІДИНИ КОНТРОЛЕР LC

ВОДА - КОНТРОЛЕР РІВНЯ РІДИНИ З РК-ДИСПЛЕЄМ

.

АВТОМАТИЧНЕ УВІМКНЕННЯ ВОДЯНОГО НАСОСУ ТА ЗАХИСТ ВІД СУХОГО РАБОТУ

.

2 КАНАЛІ + КАНАЛ СИГНАЛІЗАЦІЇ

.

ЛІЧИЛЬНИК НАКАЧАНОЇ РІДИНИ

.

МІНІМАЛЬНИЙ І МАКСИМАЛЬНИЙ РІВЕНЬ ПАМ’ЯТІ

.

ПРАЦЮЄ З ЕЛЕКТРОДАМИ ТА ПОПЛАВКОВИМИ ДАТЧИКАМИ

Контролер дозволяє керувати водяним насосом, електромагнітним клапаном або іншим приводом

на основі рівня води в баку. Вимірювання проводиться через дроти (зонди), занурені у воду або

через поплавкові датчики. Підтримує до 3-4 зондів або 10 поплавкових датчиків. Контролер має 2 незалежних

канали з реле на виході. Він також має РК-дисплей з підсвічуванням і інформацією польською мовою.

Крім того, він має релейний вихід тривоги. Вимірювання проводиться приблизно кожні 6 секунд. Драйвер

дозволяє працювати в конфігурації для наповнення та спорожнення бака.

Найкращий контролер на ринку з такими функціями:

- має РК-дисплей із лічильником накачаних літрів рідини, а також пам’ять для MIN і MAX рівні

- працює як з датчиками, так і з нормально відкритими поплавковими датчиками

- має додаткову функцію (ALARM), тобто релейний вихід, який може керувати додатковим зовнішнім пристроєм.

- висока якість виготовлення: професійні друковані схеми, виготовлені за цифровою технологією, більшість елементів за технологією SMD, корпус відфрезерований на верстаті з ЧПУ

- має 3 виходи (ВИХІД 1, ВИХІД 2 і СИГНАЛ) контакти реле, щоб ви могли керувати будь-якими зовнішніми пристроями як при 12 В постійного струму, так і після використання реле/контактора для інших напруг, наприклад 230 В змінного струму або 24 В.

.

Підключення контролера і насос 12 В (пряме керування, канал № 1) згідно з малюнком нижче:

З'єднання контролера та типового насоса 230 В змінного струму (канал № 1) згідно з малюнком нижче за допомогою зовнішнього реле:

У наведеному вище прикладі використовується зовнішнє реле з котушкою 12 В постійного струму. Джерело живлення "12VDC" може бути від

те саме джерело живлення контролера. У цьому випадку «ВИХІД 1» включає реле і тільки його контакти

увімкніть насос на іншу напругу, наприклад, 230 В змінного струму, 24 В тощо. Звичайно, ви також повинні підключити напругу

живлення насоса (230 В змінного струму у прикладі). Можна використовувати багато типів реле з напругою котушки 12 В постійного струму і

встановіть контакти для відповідної напруги, наприклад, RELPOL RM85.

.

Так само ми можемо підключити канал № 2 і вихід тривоги. Безпосередньо до контактів контролера

«ВИХІД 1», «ВИХІД 2» і «СИГНАЛ» можуть подаватись до 12 В (приклад на сторінці 1) і якщо напруга приймача

вище, необхідно використовувати зовнішнє реле (приклад на сторінці 2 посібника)

.

Звичайно, вам також слід підключити джерело живлення контролера 12 В постійного струму до роз’ємів -12 В і +12 В відповідно. Живлення від стабілізованого постійного струму від джерела живлення або акумулятора.

.

Вимірювальними елементами є зонди (дроти), занурені у воду, або НЕ поплавкові датчики (закриваються, коли їх заливає вода).

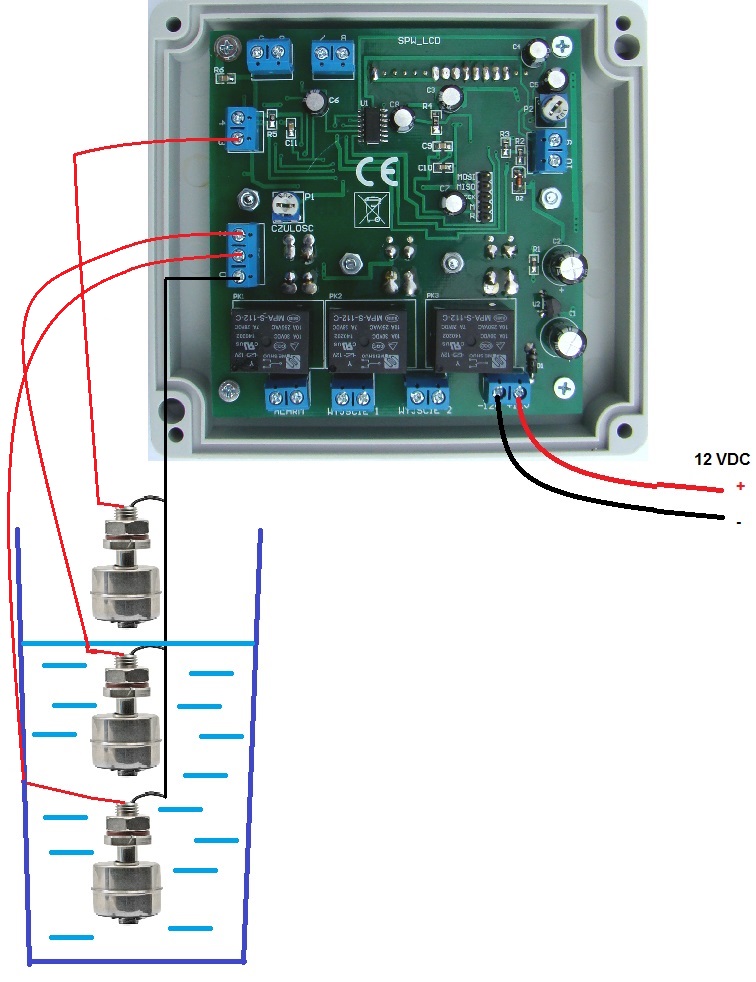

Якщо вимірювальні елементи є поплавковими датчиками, не слід використовувати датчики, тобто коли

немає води відкриті, і коли датчики залиті водою, вони залишаються закороченими. Можна підключити до 10 датчиків (10

рівні рідини). У цьому випадку електропровідність рідини не має значення, тому ви можете контролювати

рівень непровідної рідини. Підключення датчиків згідно зі схемою нижче, тобто одним кабелем

кожен датчик до роз’єму «0», а решта проводів окремих датчиків до роз’ємів «1» – «10».

Звичайно, датчики мають бути розроблені для роботи в умовах повного занурення. Контакт датчика має бути

мінімум для напруги 10 В і сили струму 0,1 А. У цьому прикладі рідина заливає 2 нижні датчики, тому контролер вказуватиме «Рівень 2».

.

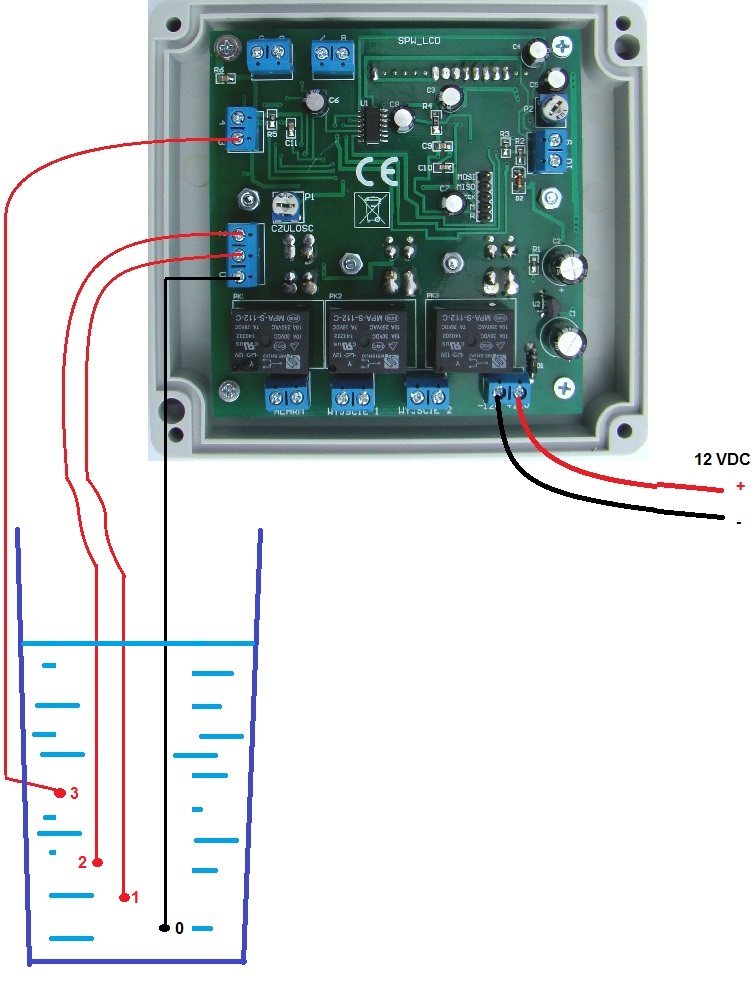

Якщо вимірювальними елементами є зонди, занурені у воду, слід використовувати зонди з нержавіючої сталі, напр.

A2, A4 у формі, наприклад, більших гвинтів. Звичайно, в цьому випадку контролер працює за принципом проходження

дуже малий струм через рідину, тому вона має проводити електрику. У такому випадку рекомендується контролювати

з використанням 3-4, максимум 5 зондів (максимальна кількість залежить від провідності даної рідини). Пропущений струм дуже

маленький і безпечний: напруга 2-3 В, кілька-кілька десятків мкА. Встановлюючи зонди, переконайтеся, що вони не торкаються стінок бака.

вода. Підключення зондів згідно зі схемою нижче, тобто зонд «0» знаходиться внизу резервуара, а наступні зонди

розміщуються вище. У цьому прикладі рідина заливає 3 зонди, тому контролер вказуватиме «Рівень 3».

В обох випадках кабелі для зондів/сенсорів можуть мати довжину до кількох десятків метрів із поперечним перерізом кабелю щонайменше 0,5 мм2. Уникайте розміщення кабелів датчика поруч з іншими кабелями, особливо кабелями живлення.

.

Вибір режиму роботи контролера

Щоб вибрати режим роботи контролера, тобто наповнення або спорожнення бака, вимкніть його

живлення, натисніть і утримуйте F3, потім увімкніть живлення, з’явиться текст «ВСТАНОВИТИ РЕЖИМ РОБОТИ», ви повинні

відпустіть F3 і виберіть режим F1=спорожнення або F2=наповнення відповідно. Буде збережено режим і драйвер

повернеться до нормального режиму роботи через кілька секунд. Режим роботи також запам'ятовується після відключення живлення контролера

i відноситься до всього контролера (канали 1 і 2 завжди працюють в одному встановленому режимі)

.

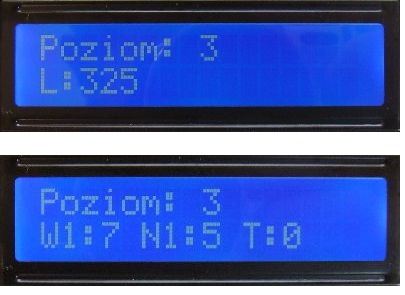

РК-дисплей

Контролер оснащено РК-дисплеєм, на якому у верхньому рядку відображається рівень рідини, а в нижньому рядку циклічно відображається наступне (змінюється кожні 6 секунд):

– «L» (лічильник літрів рідини)

– «MIN» і «MAX» (запам’ятовані максимальний і мінімальний рівні рідини)

– «W1», «N1» і «T» (відповідно W1 – вищий датчик каналу 1, N1 – нижній датчик каналу 1, а T –

режим роботи – 0=спорожнення і 1=наповнення)

– «W2», «N2» і «A» (W2 і N2 – зонди каналу 2, а A – зонд тривоги)

Кнопки функцій

Під час звичайної роботи ми можемо використовувати кнопки F1, F2 і F3. Натисніть і утримуйте дані

. Опис їх функцій:

– F1 скидає лічильник літрів перекачаної рідини (відноситься до каналу 1)

– вхід F2 у меню контролера

– F3 очищає пам’ять про мінімальний і максимальний рівні рідини (MIN AND MAX)

.

Лічильник злитої рідини

Контролер оснащений лічильником перекачуваної рідини, що відноситься до каналу 1 в літрах. Лічильник на

наразі збільшується кожні 10 періодів вимірювання (6 секунд кожен), тобто кожну хвилину ввімкнення вихідного реле 1

(робота насоса). Показання лічильника зберігаються в енергонезалежній пам'яті пристрою приблизно кожні 24 години. Також після ввімкнення

живлення контролера, стан лічильника зчитується з останнього запису в пам'ять. Лічильник можна скинути

за допомогою кнопки F1 або буде автоматично видалено після переповнення, тобто перевищення 999999999 літрів, тобто

майже 100 000 м3 рідини.

Щоб лічильник рахував правильно, необхідно вказати продуктивність насоса (кількість літрів за хвилину роботи). Для цього

від'єднайте живлення контролера, натисніть і утримуйте F1 та увімкніть живлення. Потім використовуйте кнопки F2 і F3 для входу

Потужність насоса (діапазон 1-500 літрів на хвилину) і F1 схвалено. Встановлена ​​потужність насоса запам'ятовується

після відключення живлення контролера.

.

Пам'ять рівня MIN і MAX

Контролер має пам’ять про найнижчий і найвищий зафіксований рівень рідини. Це пам'ять

видалити, коли живлення вимкнено, або натиснувши кнопку F3 на головному екрані.

.

Меню контролера

Після входу в меню контролера (F2) встановіть такі параметри:

– вищий зонд каналу 1 (W1) в діапазоні від 2 до 10

– нижній датчик каналу 1 (N1) в діапазоні від 1 до 9 (але макс. має бути нижче W1)

– вищий зонд каналу 2 (W2) в діапазоні від 2 до 10

– нижній щуп каналу 2 (N2) в діапазоні від 1 до 9 (але макс. має бути нижче W2)

– зонд тривоги (AL. PROBE) в діапазоні 1-10

– затримка тривоги (AL. OPOZ.) в діапазоні 1-10 (одиниця – один 6-секундний період вимірювання)

Звичайно, налаштування меню запам'ятовуються після вимкнення живлення.

.

Опис роботи контролера:

.

Якщо контролер знаходиться в режимі спорожнення, його робота виглядає наступним чином. Описано як приклад

канал 1 залишиться (встановлено вищий датчик W1 = 7 і нижній датчик N1 = 5). Рівень води зростатиме, коли він досягне

увімкнеться вищий датчик (рівень 7), вихід 1, тобто запрацює насос зливу бака. Лише коли

рівень води нижче N1 (тобто 4 або менше в цьому прикладі), насос буде вимкнено. Коли рівень

вода знову підніметься до 7 і насос знову ввімкнеться. Різниця між W1 і N1 передбачає

гістерезис, щоб насос час від часу не вмикався у випадку, наприклад, брижів на поверхні рідини.

Канал 2 працює аналогічно, посилаючись на набір W2 і N2, керуючи реле "вихід 2".

Вихід тривоги в режимі зливу працює подібним чином, посилаючись на один

електрод/сенсор (AL) і затримка ввімкнення виходу тривоги. Наприклад, якщо ми встановимо зонд

AL як 8 і затримка як 1 і рівень води зростає, вихід ALARM буде ввімкнено негайно (після 1

зчитування рівня рідини => AL), коли рідина досягає рівня => 8 і вимикається, коли рідина опускається нижче цього

рівень (7 або менше). Однак, якщо ми встановимо затримку (OPPOZ.AL), наприклад, на 2, вихід тривоги залишиться

вмикається лише тоді, коли після 2 послідовних вимірювань рівень рідини залишається =>8, аналогічно, якщо OPOZ AL =5, тоді

щоб активувати вихід тривоги для 5 послідовних вимірювань, рівень рідини має бути =>8. Якщо під час будь-якого з

вимірювання (кожні 6 с) рівень рідини буде нижчим (тобто 7 або менше), відлік вимірювання починається з

початок. Затримка OPOZ AL застосовується лише до ввімкнення виходу тривоги, коли він увімкнено, тоді

Одного показання нижче AL (7 або менше) достатньо, щоб вимкнути цей вихід. Просто підключіть пристрій

(сигналізатор, додатковий насос, електромагнітний клапан і т.д.) те саме, що і у випадку виходів 1 і 2, тобто як у першому

малюнок. Завжди використовуйте максимально можливі затримки через довговічність контактів реле.

.

Якщо контролер знаходиться в режимі заповнення, його робота виглядає наступним чином. Як приклад, це буде описано

канал 1 (вищий датчик W1 = 7 і нижній датчик N1 = 5). Рівень води буде знижуватися, коли він опускатиметься нижче N1

(тобто 4 або менше в цьому прикладі) буде ввімкнено вихід 1, тобто насос буде запущено та почне наповнюватися

танк. Коли рівень води підніметься до W1, тобто 7, вихід 1 буде вимкнено. Далі, коли рівень води

знову падає нижче N1, насос буде перезапущено. Різниця між W1 і N1 забезпечує гістерезис

щоб насос не вмикався час від часу у разі, наприклад, брижів на поверхні рідини.

Канал 2 працює аналогічно, посилаючись на набір W2 і N2, керуючи реле "вихід 2".

Вихід тривоги працює так само, як у прикладі спорожнення резервуара

тільки навпаки, тобто вихід вмикається, коли рівень рідини <=AL, і вимикається, коли рівень рідини вище

Тому в цьому режимі AL має бути встановлено на максимум 9, хоча насправді зазвичай його встановлюють нижче.

Параметри зондів каналу 2 можуть бути будь-якими (збігатися з параметрами каналу 1 або відрізнятися від каналу 1).

Звичайно, зонди для каналів 1 і 2 і вихід тривоги встановлюються в меню та використовуються (тобто підключені приймачі).

повинен бути фізично змонтований, тоді як інші входи зонда можуть залишатися непідключеними. Звичайно

будь ласка, пам’ятайте, що якщо ми використовуємо більше 3-4 рівнів рідини, слід використовувати поплавкові датчики замість зондів

НІ.

Технічні дані:

- регульоване джерело живлення 12VDC (11-13VDC)

- струм споживання до 150мА

- два нормально відкриті виходи, вихід 1 і 2 з максимальною потужністю навантаження 4A

- нормально відкритий вихід (ALARM) з максимальною потужністю навантаження 1A

- вага 0,3 кг

Ви можете завантажити інструкції тут:  http://cosmogate.pl/slawek/INS/SCD.pdf

Контролер абсолютно новий.

.

В комплекті контролер + польська електронна інструкція (PDF).
