КОНТРОЛЕР ШВИДКОСТІ ВЕНТИЛЯТОРА

TAREK RT-10L Titanium Flush-mounted

для точного регулювання швидкості

ОСНОВНІ ХАРАКТЕРИСТИКИ:

• РОБОТА ЯК ВИМИКАЧ/ВИМКН
• МАКС. НАВАНТАЖЕННЯ СТРУМУ - 1,8 A
• МАКС. ПОТУЖНІСТЬ ВЕНТИЛЯТОРА - 400 Вт
• ДІАПАЗОН ПОСТУПНОГО РЕГУЛЮВАННЯ ШВИДКОСТІ - 10÷100%
• КОЛЬОРОВА МЕТАЛЕВА ПЕРЕДНЯ ПАНЕЛЬ ТИТАН – т. зв "INOX"
• ВИБІР ТИПУ ПІДКЛЮЧЕНОГО ПРИСТРОЮ (ОПИС НИЖЧЕ)
• ВІДОМОГО ПОЛЬСЬКОГО ВИРОБНИКА - TATAREK
• ЖИВОЖИВЛЕННЯ - БЕЗПЕРЕРВНЕ
• ВИСОКА ЯКІСТЬ РОБОТИ
• ВСТАНОВЛЕННЯ НА ПОТОКУ (КОРОБКА В КОМПЛЕКТІ )
• ЛЕГКА ЕКСПЛУАТАЦІЯ ТА ВСТАНОВЛЕННЯ

ОПИС:

Контролер RT10 розроблений для точного регулювання швидкості різних типів вентиляторів . Регулятор призначений для роботи з двигунами, оберти яких залежать від ефективної напруги, що подається на двигун вентилятора. Виконавчим елементом регулятора є симистор, який, керований під відповідним кутом фази по відношенню до напруги мережі, керує двигуном вентилятора.

Допускається керування кількома вентиляторами. якщо загальний споживаний струм не перевищує гранично допустимий струм споживання регулятора.

КОНСТРУКЦІЯ

Передня панель виготовлена ​​з шліфованої сталі «Інокс», стійкої до корозії та УФ-променів. Контролер характеризується високою економічністю та точністю керування.

З лівого боку робочого столу розташований дисплей (одна цифра), що показує ступінь керування вентилятором. Коли вентилятор вимкнено, цифра на дисплеї порожня. Потім, коли швидкість повітродувки збільшується, наступні цифри відображаються на дисплеї. Цифра «1» означає мінімальну швидкість, цифра «9» означає максимальну швидкість.

РЕГУЛЮВАННЯ В СЕРВІСНОМУ РЕЖИМІ

Для забезпечення взаємодії контролера з максимально широким спектром різних типів вентиляторів, контролер оснащений двома алгоритмами керування. Адаптація методу керування до типу вентилятора може бути виконана в сервісному режимі монтажником під час встановлення контролера або виробником контролера.

У сервісний режим входить утримуючи клавішу (2), коли напруга живлення подається на регулятор.

РЕГУЛЮВАННЯ В СЕРВІСНОМУ РЕЖИМІ - ВИБІР АЛГОРИТМУ КЕРУВАННЯ

Алгоритм повинен бути обраний інсталятором контролера під час першого запуску- вгору.

Після запуску сервісного режиму натисніть клавішу «—» (3), щоб змінити тип двигуна вентилятора. Поточний тип повітродувки відображається на дисплеї (1). Якщо ми не натискаємо клавішу протягом восьми секунд, контролер переходить у звичайний режим роботи.

Приклади типів двигунів:

• перший тип (1 на дисплеї) - 80 шведських крон, WBS 6 і подібні
• другий тип (на дисплеї 2) - RV 14 і подібні

ТЕХНІЧНІ ДАНІ та СХЕМА ПІДКЛЮЧЕННЯ

• Номінальна напруга живлення - 230 В
• Номінальна частота - 50 Гц
• Максимальна потужність вентилятора - 1÷400 Вт
• Максимальне струмове навантаження - 1,8 А< /li>
• Електроживлення - Безперервне
• Запобіжник - WTAF-3.15A/250V
• Зовнішні розміри . (разом з коробкою врізного монтажу) - 71x71x62,5 мм
• Зовнішні розміри. кришка (декоративна панель) - 101x74x4,5 мм
• Ступінь захисту - IP 20

МАРКУВАННЯ НА СХЕМІ:

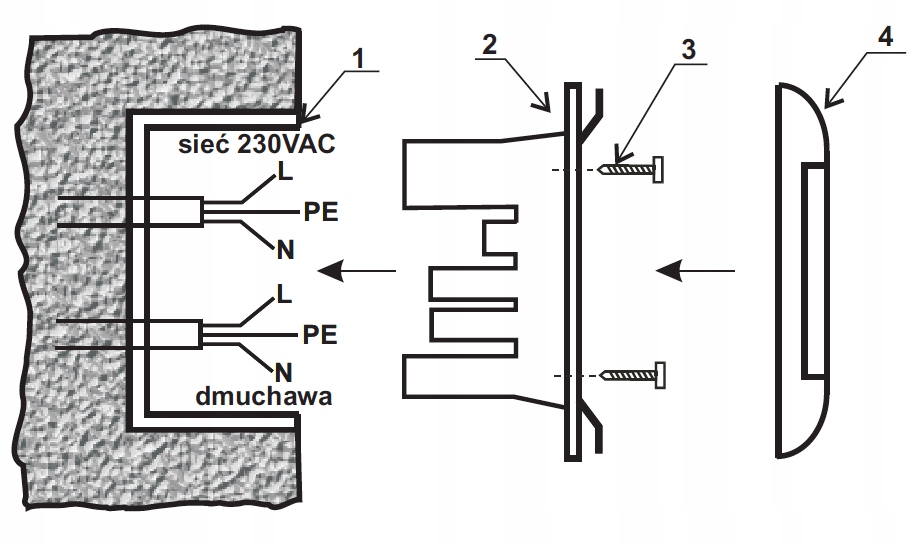

ВСТАНОВЛЕННЯ РЕГУЛЯТОРА - РОЗМІРИ ОТВОРУ

I. Розміри отвору для контролера, встановленого в цегляній стіні

II. Розміри отвору для регулятора, встановленого в гіпсовій стіні (гіпсокартон)

ПРИКЛАД ЗАСТОСУВАННЯ ДО ІСНУЮЧОЇ СИСТЕМИ DGP
