РЕГУЛЯТОР ШВИДОСТІ ВЕНТИЛЯТОРА РТ-03С-Н Татарек


Код: 10025395478
7713 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 1

Просматривая «РЕГУЛЯТОР СКОРОСТИ ВЕНТИЛЯТОРА РТ-03С-Н Татарек», вы можете быть уверены, что данный товар из каталога «Турбины и фильтры» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

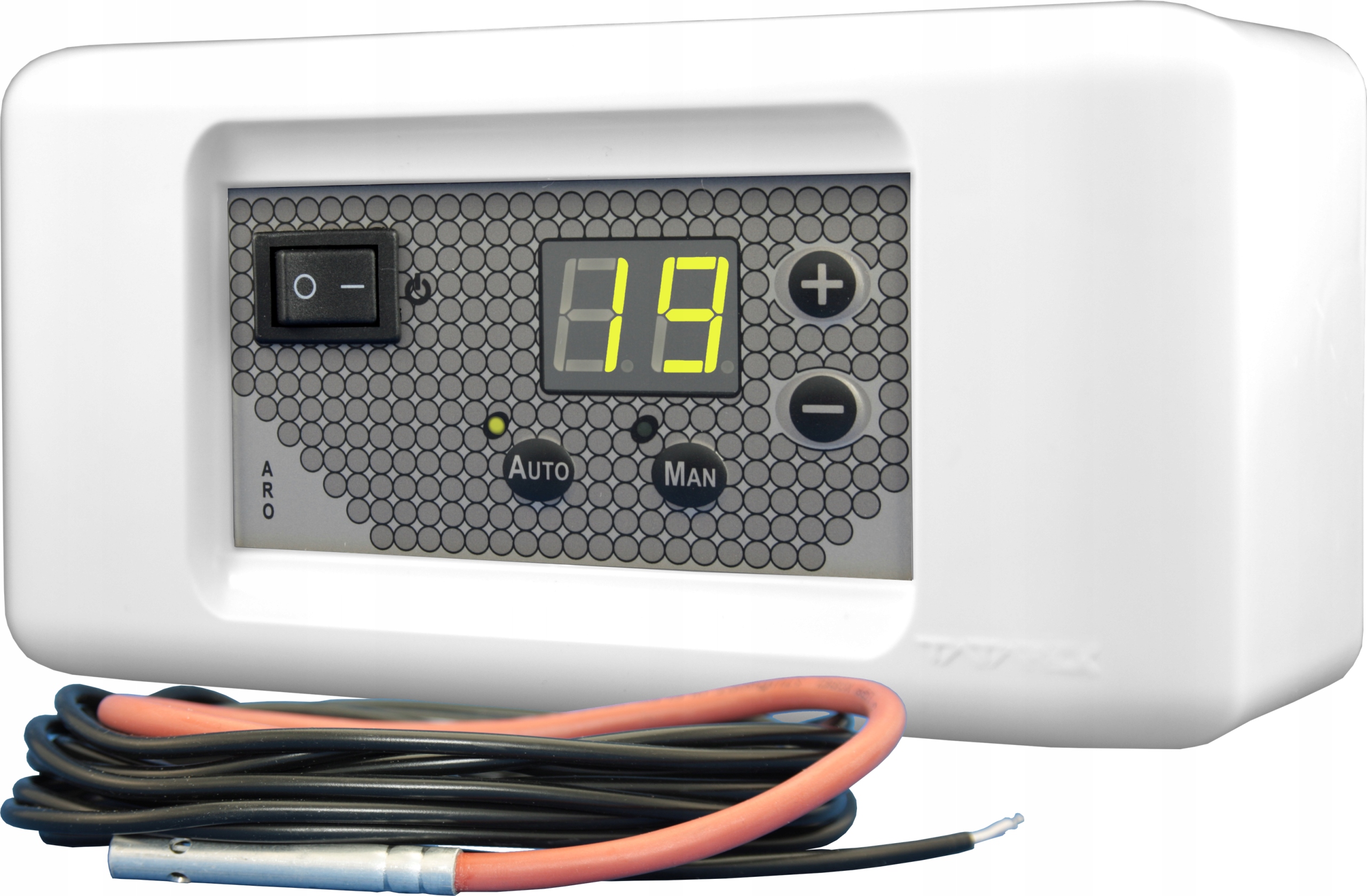

МІКРОПРОЦЕСОРНИЙ АВТОМАТИЧНИЙ КОНТРОЛЕР ШВИДКОСТІ ВЕНТИЛЯТОРА З ТЕРМОЗОНДОМ

TATAREK RT-03C-N Накладний монтаж

для точного автоматичного та ручного регулювання швидкості

ОСНОВНІ ХАРАКТЕРИСТИКИ:

  • РОБОТА ЯК ПЕРЕМИКАЧ
  • РОБОТА В АВТОМАТИЧНОМУ АБО РУЧНОМУ РЕЖИМІ< /li>
  • ТЕПЛОВИЙ ЗОНД В КОМПЛЕКТІ - ДОВЖИНА КАБЕЛЮ З ЗОНДОМ ПРИБЛ. 4,4 Мб
  • МАКС. НАВАНТАЖЕННЯ СТРУМУ - 1,0 A
  • МАКС. ПОТУЖНІСТЬ ВЕНТИЛЯТОРА - 230 Вт
  • ДІАПАЗОН БЕЗПЕРЕРВНОГО РЕГУЛЮВАННЯ ШВИДКОСТІ -0÷100%
  • БІЛА ПЕРЕДНЯ ПАНЕЛЬ
  • СЕРВІСНИЙ РЕЖИМ ДОЗВОЛЯЄ ВСТАНОВИТИ ТА КОРЕГУВАТИ РІЗНІ РОБОЧІ ПАРАМЕТРИ (ОПИС НИЖЧЕ)
  • ВІДОМОГО ПОЛЬСЬКОГО ВИРОБНИКА - TATAREK
  • ЖИВЛЕННЯ - БЕЗПЕРЕРВНЕ
  • ВИСОКА ЯКІСТЬ РОБОТИ
  • ПОВЕРХНЕВИЙ МОНТАЖ (КОРОБКА В КОМПЛЕКТІ)
  • ЛЕГКА ЕКСПЛУАТАЦІЯ ТА ВСТАНОВЛЕННЯ

ОПИС:

Мікропроцесорний контролер RT-03C для керування припливними вентиляторами та камінними турбінами, що використовуються в системах DGP. Він має датчик температури повітря, який вимірює тепло безпосередньо на вході повітря в турбіну та, залежно від діапазону температур від каміна до турбіни, плавно регулює діапазон обертання, щоб максимально економно використовувати тепло для обігріву приміщень. Можлива автоматична або ручна робота.

Робота регулюється в двох режимах:

  • У ручному режимі (MAN) швидкість обертання встановлюється вручну двигун вентилятора за шкалою 0...10, де 0 означає вимкнення двигуна, а 10 означає максимальну швидкість. У цьому режимі роботи контролера вимірювання температури не впливає на зміну швидкості двигуна.
  • В автоматичному режимі (AUTO) швидкість двигуна вентилятора модулюється автоматично залежно від температури вимірювань. Після перевищення температури 40°C вентилятор включається, забезпечуючи роботу вентилятора на мінімальній швидкості, а при підвищенні температури швидкість збільшується пропорційно, досягаючи максимального значення, коли температура досягає 80°C. В автоматичному режимі на дисплеї контролера відображається поточне вимірювання температури в діапазоні від 0 до 99°C, а вище 99°C відображається символ «HI». Ми також можемо перевірити поточну швидкість двигуна в будь-який час, натиснувши кнопку з позначкою «MAN» на панелі керування пристрою.

Коли живлення вимкнено (за допомогою перемикача МЕРЕЖА або в при відключенні електроенергії), поточний режим роботи і встановлені параметри зберігаються і відновлюються після повторного ввімкнення регулятора або відновлення електропостачання. Регулятор також має звукову сигналізацію, яка спрацьовує в разі пошкодження датчика температури або його неправильного підключення.

КОНСТРУКЦІЯ ТА РОБОТА РЕГУЛЯТОРА

Корпус контролера виготовлений з ABS-пластику, стійкого до пошкоджень та УФ-променів. Регулятор характеризується високою ефективністю та точністю керування.

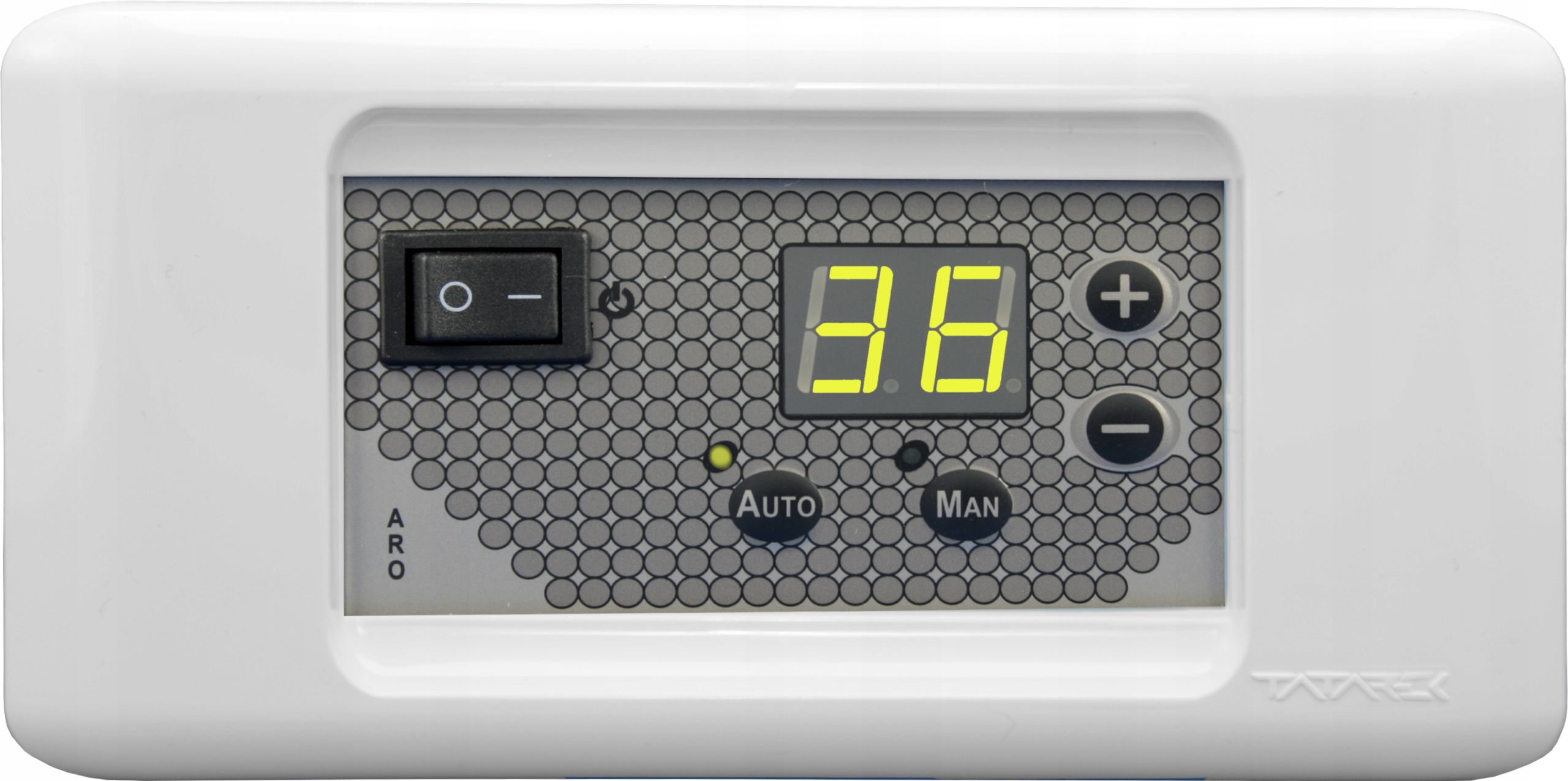

Вигляд панелі керування:

  • Вимикач живлення регулятора
  • Цифровий дисплей
  • Збільшення значення кнопка< /li>
  • Індикатор автоматичної роботи
  • Кнопка автоматичної роботи
  • Індикатор ручної роботи
  • Кнопка ручної роботи
  • Зменшення значення кнопка< /li>

    На панелі керування є перемикач живлення регулятора «1». На дисплеї «2» відображається виміряна температура в діапазоні 0...99°C, а вище 99°C напис «HI». Залежно від поточного режиму роботи «4» (режим AUTO) або «6» (режим MAN). ) світло горить ). Цей індикатор блимає, коли двигун повітродувки працює. Регулятор встановлюється в автоматичний режим роботи натисканням кнопки AUTO5»). У цьому режимі кнопки +/- (“3” і “8”) неактивні. Регулятор встановлюється в ручний режим роботи натисканням кнопки MAN7»). Дисплей «2» блимає протягом приблизно 5 секунд, показуючи поточну швидкість вентилятора за шкалою 0...10 (0 означає вимкнення двигуна, а 10 означає максимальну швидкість). Встановлені оберти можна змінити, натискаючи кнопки +/- (“3”/”8”). У будь-який час ви можете натиснути кнопку «MAN», «+» або «-», щоб побачити поточну швидкість вентилятора на блимає дисплей.

  • РЕГУЛЮВАННЯ В СЕРВІСНОМУ РЕЖИМІ

    Установивши сервісний режим, ви можете:

    • обмежити мінімальну та максимальну швидкість двигуна вентилятора (стандартні швидкості min=0 і max=99 означає повний діапазон регулювання швидкості (100%). Мінімальна швидкість може бути збільшена до 40%, а максимальна швидкість може бути зменшена до 60%,
    • виберіть інший двигун характеристики (наприклад, для продуктів PRIMECOOLER),
    • виправте показання датчика температури.

    Щоб активувати сервісний режим, утримуйте кнопку MAN натиснутою під час увімкнення живлення регулятора На дисплеї з’являтиметься символ «LO» (мін. ) по черзі з числом у діапазоні 0...40, символ «HI» (макс. обороти) по черзі з числом у діапазоні 60...99 , символ «SL» (вибір характеристик двигуна) чергується з цифрою 0..1 або символ «CL» (корекція датчика температури) чергується з цифрою -9...9.

    значення параметрів можна змінити натисканням кнопок "+/-", а тип параметра - повторним натисканням MAN. Через 10 секунд без натискання будь-якої кнопки вийти з процедури обслуговування без збереження нових налаштувань. Для завершення процедури обслуговування та збереження нових налаштувань натисніть кнопку AUTO - на дисплеї з'явиться «HH», і через деякий час регулятор перезапуститься.

    ВСТАНОВЛЕННЯ РЕГУЛЯТОРА

    Перед підключенням регулятора переконайтеся, що пристрій, яким потрібно керувати, не підключено до електрики та що напруга живлення становить 230 В. Пристрій живлення має бути підключено до джерела живлення за допомогою диференціального пристрою відключення живлення відповідно до чинних норм.

    Електричні параметри пристрою живлення повинні відповідати технічним даним регулятора (Imax =1A). Виробник не несе відповідальності за пошкодження, спричинені неправильним використанням регулятора.

    Найкраще місце для встановлення – на стіні біля каміна, біля електричної розетки. Не розміщуйте регулятор у місці, де температура може перевищувати 40°C. Джерело живлення і двигун нагнітача повинні бути підключені згідно з електричною схемою, яка міститься в інструкції з експлуатації та монтажу, що додається до контролера Датчик температури підключається наступним чином: червоний (коричневий) провід, клема «+», білий ( синій) провід, клема «-».

    Датчик регулятора необхідно монтувати безпосередньо на вході теплого повітря в турбіну, на відстані не більше 10-20 см від самого входу!!! Не допускається розміщення датчика в самому димоході, тому що через високу температуру до 800°C він відразу пошкоджується.

    ПОЗНАЧЕННЯ НА МОНТАЖНИХ КРЕСПЛЕННЯХ:

    • Я. Віяло
    • II. Термозонд
    • III. Контролер RT-03C
  • Поверхнева коробка
  • Контролер RT-03C
  • Гвинти
  • Кришка-маска
  • ТЕХНІЧНІ ДАНІ та СХЕМА ЕЛЕКТРИЧНОГО ПІДКЛЮЧЕННЯ

    • Номінальна напруга живлення - 230 В
    • Номінальна частота - 50 Гц
    • Максимальна потужність вентилятора - 230 Вт
    • Максимальне струмове навантаження - 1,0 А
    • Споживання електроенергії без навантаження - 4 Вт

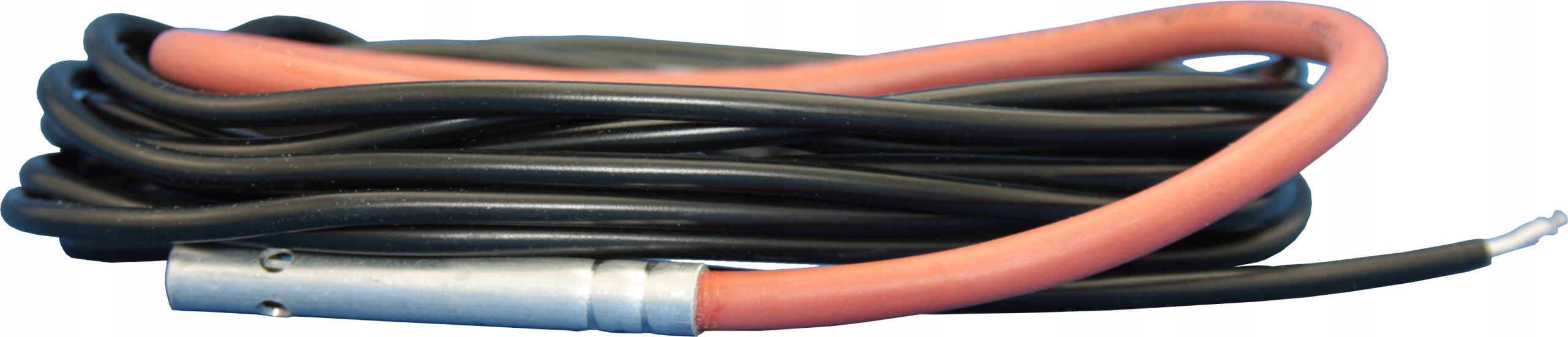

    • Термозонд - KTY84 (довжина кабелю з зондом приблизно 4,4 м)
    • b>
    • Максимальна температура зонда - 300°C
    • Діапазон вимірювання температури - 0°÷99°C
    • Похибка вимірювання температури - 1°C
    • Умови експлуатації - 0°C÷55°C, вологість - 10÷ 90% без конденсації
    • Живлення - Безперервне
    • Запобіжник - WTAF-3.15A/250V
    • Зовнішні розміри (разом з навісною коробкою) - 160x80x61 мм
    • Ступінь захисту - IP 20

    МАРКУВАННЯ НА ЕЛЕКТРИЧНІЙ СХЕМІ

  • Клеми для підключення живлення вентилятора
  • Клеми для підключення термозонда
  • Клеми для підключення живлення живлення від мережі
  • ПРИКЛАД ЗАСТОСУВАННЯ В ІСНУЮЧІЙ СИСТЕМІ DGP (1. - Термічний зонд)
