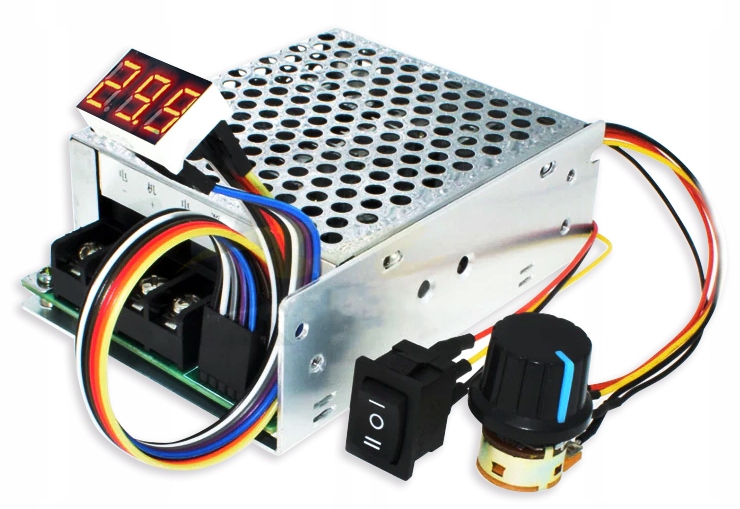

ШІМ-контролер двигуна AC 10-55V 40A зі зміною напрямку роботи приймача

Застосування для зниження напруги живлення пристроїв, що живляться від змінної напруги, таких як: двигуни, вентилятори, насоси, обігрівачі, трансформатори, електроінструменти тощо з постійною напругою від 10 до 50 В.

Характеристики продукту:

• Регулятор може працювати під постійним навантаженням 40А.
• Регулювання здійснюється за допомогою видимого потенціометра на довгому кабелі.
• Регулятор має можливість змінювати напрямок роботи приймача за допомогою перемикача перемикач знаходиться в положенні 0 - приймач не живиться.
• Потенціометр оснащений вбудованим перемикачем, який полегшує роботу.
• Регулятор має дисплей, який показує % вихідної напруги по відношенню до вхідної (0-100%).
• Контролер також дозволяє працювати з наприклад, освітлення (звичайні лампочки 10-50 В або електричні обігрівачі 10-50 В).
• Регулювання здійснюється за допомогою технології імпульсної ШІМ, тому втрати потужності є невеликий (регулятор оснащений заводськими радіаторами).

Спосіб підключення, видимий на кришці регулятора:

Допустима потужність навантаження: 0,01-2000 Вт:

• Робоча напруга 12В: 12В * 40А = 480 Вт (макс.)
• Робоча напруга 24 В: 24 В * 40 A = 960 Вт (макс.)
• Робоча напруга 36 В: 36 В * 40 A = 1440 Вт (макс.)
• Робоча напруга 50 В: 50 В * 40 A = 2000 Вт (макс.)

Застосування:

• Регулювання швидкості двигуна змінного струму до 2000 Вт
• Регулювання інтенсивності світла (диммер) LED
• Плавне регулювання швидкості двигуна змінного струму
• Керування котушками клапанів
• Регулювання температури обігрівачів, радіаторів тощо.

Технічні дані:

• плавне регулювання швидкості в діапазоні 0%, 5 - 99%
• регулятор має перемикач- функція вимкнення - положення 0, тому не потрібно встановлювати додатковий вимикач перед системою
• змінити напрямок роботи приймача
• відображення співвідношення напруг на кабелі 20 см
• положення «0» - відсутність напруги на приймачі;
• низький рівень створюваних перешкод
• Робоча частота ШІМ 15 кГц
• потенціометр 100 кОм із перемикачем
• джерело живлення від 10 до 50 В змінного струму
• розміри плати з корпусом 110 x 78 x 36 мм
• регулятор має потенціометрна кабелі 20 см
• монтажні отвори на платі
• монтажні отвори на кришці
• код продукту 0000925
