РЕГУЛЯТОР ТЕМПЕРАТУРИ ДИФЕРЕНЦІАЛЬНИЙ ТЕРМОСТАТ -50 + 125C

ЦИФРОВИЙ КОНТРОЛЕР ТЕМПЕРАТУРИ

.

3 КАНАЛІ, ТЕМПЕРАТУРИ -50 до +125 C

.

ВОДОСТІЙКІ ДАТЧИКИ НАЛЕЖНОЇ БРЕНДА

Контролер має 3 канали з двома датчиками

.

Два типових канали ввімкнення/вимкнення – один керує виходом 1 на основі датчика 1.

.

Другий керує виходом 2 на основі датчика № 2.

.

Контролер також має третій диференційний канал - він вмикає вихід на основі різниці температур між датчиками.

.

Це надає багато варіантів керування. наприклад, керування сонячним насосом згідно з малюнком нижче, і додатково канал 1 можна використовувати для повторного нагріву котла (вмикання нагрівача або насоса печі центрального опалення нижче, наприклад, 30C у котлі). Ви також можете використовувати канал 1 для перемикання на другий резервуар для води після досягнення температури X у першому резервуарі. І багато інших прикладів.

.

Чому варто придбати цей драйвер:

- розроблено та виготовлено в Польщі

- два водонепроникні цифрові датчики включені

- має аж 3 канали управління

- має додатковий четвертий канал сигналізації (BUZER)

- чіткий РК-дисплей і просте МЕНЮ польською мовою

ЗАГАЛЬНИЙ ОПИС:

.

Контролер використовується для керування зовнішніми пристроями на основі температури, яка зчитується з двох датчиків. Це цифрові датчики, які не потребують калібрування DS18B20. Контролер має 3 канали релейного виходу і вихід тривоги (зумер). Вся інформація виводиться на РК-дисплей контролера, а налаштування здійснюються трьома кнопками (так зване інтерактивне меню).

.

Вимірювання температури від датчиків 1 і 2 можливо в діапазоні від -50,0°C до +125,0°C, при встановленні температури спрацьовування виходів 1 і 2 в діапазоні від -40,0°C до +120,0°C. Вимірювання та налаштування з роздільністю 0,1°C. Показання температури та стан реле оновлюються приблизно кожну секунду.

.

Контролер живиться від зовнішнього джерела живлення 9 В змінного струму. RT-1 має три реле (загальний контакт, нормально розімкнутий і нормально замкнутий) і один зумер, керований каналами:

•вихід 1 контролюється датчиком № 1

•вихід 2 контролюється датчиком № 2

•вихід 3 контролюється різницею температур між датчиком № 1 і датчиком № 2.

•вихід 4 (БУЗЕР-сигналізація) керується датчиком № 1

.

Контролер також має функцію ANTISTOP. Після його запуску приблизно кожні 7 днів всі виходи будуть автоматично вмикатися на 15 секунд. У разі керування насосом це захищає насоси від «застою», якщо вони не вмикаються протягом тривалого часу (наприклад, насос центрального опалення влітку).

Керування контролером здійснюється за допомогою кнопок: F1, F2 і F3 (так зване інтерактивне меню).

.

До складу обладнання входять два цифрових датчика температури DS18B20. Ви можете самостійно протягнути кабелі датчиків на кілька десятків метрів, не забувши їх правильно підключити та заізолювати. Датчики знаходяться на кабелі 1 метр, максимальний діаметр датчика близько 8-9 мм.

РОБОТА ВОДІЯ:

Після першого ввімкнення контролера встановіть параметри через меню контролера та вийдіть із меню на головний екран (встановлені параметри запам’ятовуються навіть після відключення живлення). Після тривалого невикористання кнопок F1-F3 контролер вимкне підсвічування РК-дисплея. Якщо підсвічування дисплея раніше було остаточно заблоковано за допомогою кнопки F2 (можливо під час відображення головного екрана), звичайно, підсвічування не вимкнеться, доки його знову не буде розблоковано вручну за допомогою кнопки F2. Індикатор блокування – це значок у нижньому рядку РК-дисплея (під час відображення головного екрана)

.

Під час роботи відображається головний екран із температурами у верхньому рядку та станами релейних виходів, зумера та підсвічування у нижньому рядку. Це показано на малюнку нижче.

1/ Температура від датчика № 1

2/ Температура від датчика № 2

3/ Стани релейних виходів (ВИХОДИ 1-3)

4 / Вихід тривоги (зумер)

5/ Значок постійного ввімкнення підсвічування дисплея

6/ Вхід у МЕНЮ за допомогою кнопки F1

Коли відображається головний екран, функції кнопок F1-F3 такі:

.

F1: натисніть і утримуйте більше 1 секунди, щоб увійти в меню.

.

F2: вмикає та вимикає блокування підсвічування екрана. При включеному блокуванні (горить іконка № 5) підсвічування буде горіти весь час, поки не буде розблоковано вручну (натисніть F2 - іконка № 5 згасне) При вимкненому блокуванні підсвічування екрану вимкнути після. приблизно через 1 хвилину після останнього натискання будь-якої кнопки. Щоб назавжди заблокувати підсвічування, (під час відображення головного екрана) натисніть і утримуйте F2 протягом кількох секунд, доки не почуєте звуковий сигнал. Потім відпустіть кнопку, підсвічування буде заблоковано, а на екрані з’явиться значок 5. Щоб вимкнути блокування підсвічування, коротко натисніть F2, значок 5 згасне.

.

F3: дозволяє швидко переглянути встановлені параметри. Натисніть і утримуйте F3. Налаштовані параметри відображатимуться в наступних вікнах приблизно кожні 2 секунди, доки не буде відпущено F3.

МЕНЮ КОНТРОЛЕРА

.

Вхід в меню можливий за допомогою кнопки F1 - натисніть її та утримуйте більше 1 секунди.

.

Під час навігації по меню функції кнопок F1, F2 і F3 пояснюються символами, що відображаються в нижньому рядку дисплея над кнопками.

.

W меню, ми можемо встановити такі параметри, переходячи через наступні вікна меню (заводські налаштування окремих параметрів наведені в дужках):

- НАБІР T1. Встановлення температури спрацьовування реле ВИХІД 1 відносно показань датчика №1  в діапазоні від -40,0°C до +120,0°C (за замовчуванням +30,0°C). Вносимо зміни за допомогою кнопок F2 і F3 і підтверджуємо F1. Тривале утримання F2/F3 змінює параметр швидше.

.

- ВСТАНОВИТИ H1. Встановлення гістерезису для вимкнення реле ВИХІД 1 у діапазоні від 0,1°C до 10,0°C (за замовчуванням 2,0°C)

.

- SET T2. Встановлення температури спрацьовування реле ВИХІД 2 відносно показань датчика №2 в діапазоні від -40,0°C до +120,0°C (за замовчуванням +30,0°C). Вносимо зміни за допомогою кнопок F2 і F3 і підтверджуємо F1. Тривале утримання F2/F3 змінює параметр швидше

.

- SET H2. Встановлення гістерезису вимкнення реле OUTPUT 2 у діапазоні від 0,1°C до 10,0°C (за замовчуванням 2,0°C)

.

- SET TR. Встановлення різниці температур (температура датчика 2 > температура датчика 1), за якої вмикатиметься реле ВИХІД 3, у діапазоні від 1,0°C до 50,0°C (за замовчуванням 10,0°C). Реле буде активовано, коли температура від датчика 2 буде вищою на TR°C, ніж температура від датчика 1. Тривале утримання F2/F3 призводить до швидшої зміни параметра

.

- ВСТАНОВИТИ ЧАС. Встановлення гістерезису різниці температур (температура датчика 2 > температура датчика 1), при якому реле OUTPUT 3 вимкнеться в діапазоні від 1,0°C до максимум 10,0°C або значення TR -0,1° C (за замовчуванням HR = 5,0°C). Якщо на попередньому кроці меню ми встановили TR 10,0°C або менше, то автоматично під час встановлення значення ЧСС його верхній діапазон буде обмежено TR -

0,1°C.

.

- ВСТАНОВИТИ ЦЕ. Встановлення температури спрацьовування сигналізації /БУЗЕР/ по відношенню до показань датчика №1 в діапазоні від -40,0°C до +120,0°C (за замовчуванням +50,0°C). Вносимо зміни за допомогою кнопок F2 і F3 і підтверджуємо F1. Тривале утримання F2/F3 змінює параметр швидше. Коли встановлена ​​температура TA буде перевищена, лунає зумер (переривчастий звук) і на головному екрані блимає значок номер 4. Сигналізація буде вимкнена, коли температура від датчика 1 опуститься нижче встановленого TA.

.

- АНТИСТОП. Це функція, яка автоматично вмикає всі виходи на 15 секунд приблизно кожного тижня. (вимкнено за замовчуванням). Корисно, наприклад, для захисту насосів центрального опалення, коли вони не використовуються протягом тривалого часу, наприклад, влітку. На цьому етапі ми можемо увімкнути його (F3) або вимкнути (F2). Підтверджуємо вибір через F1. Зворотний відлік тижня завжди ведеться від останнього ввімкнення цієї функції або ввімкнення контролера. Коли функція включена, виходи 1 - 3 будуть включені на 15 секунд, а на РК-дисплеї відобразиться слово "ANTYSTOP" і зворотний відлік X секунд до вимкнення функції, після чого контролер перейде в головний режим. екран і нормальна робота

КОНТРОЛЬ ТЕМПЕРАТУРИ

.

Контролер дозволяє керувати ресивером опалення (наприклад, обігрівачем) або ресивером охолодження (наприклад, кондиціонером). Будь ласка, пам’ятайте, що температура ввімкнення та вимикання завжди залежить від заданої температури (або різниці температур для виходу 3) та встановленого гістерезису. Якщо ми керуємо нагрівальним пристроєм, ми використовуємо контакти COM і NC реле. Однак, якщо ми керуємо охолоджуючим пристроєм, ми використовуємо контакти COM і NO реле.

.

A/ ВИХОДИ 1 і 2

Наприклад, нижче наведена схема підключення управління охолоджуючим пристроєм і принцип роботи на прикладі виходу 1 - зчитування з датчика № 1.

Встановлюючи в меню температуру T1 на 30,0°C і гістерезис H1 на 1,0°C, контролер працює таким чином: якщо температура на датчику 1 нижче 30,0°C, вихід 1 вимикається (значок «1 " на РК-дисплеї вимкнено), тому живлення на приймач не подається. Якщо температура на датчику 1 підвищиться до 30,0°С, реле ввімкнеться, а отже, і приймач (на РКІ засвітиться значок «1»). Приймач буде вимкнено (піктограма «1» зникне на РК-дисплеї), якщо температура на датчику 1 опуститься до 29,0°C (T1 мінус H1). Звичайно, замість кондиціонера може бути будь-який ресивер, який потрібно включити вище температури Т1.

.

Спосіб керування опалювальним приладом протилежний. Схема підключення контактів COM і NC реле:

Наприклад, установивши в меню температуру T1 на 28,0°C і гістерезис H1 на 1,0°C, контролер працює таким чином: якщо температура на датчику 1 нижча за 28,0°C, вихід 1 вмикається , тому живлення подається на приймач. Якщо температура на датчику 1 підвищиться до 28,0°C, приймач вимкнеться. Приймач знову ввімкнеться, коли температура датчика 1 опуститься до 27,0°C (T1 мінус H1). Тут індикатор реле (піктограма на РК-дисплеї) працює у зворотному порядку: коли він вимкнений, це означає, що приймач увімкнено, а коли він увімкнений, це означає, що приймач вимкнено.

.

Чим нижчий встановлений гістерезис, тим точніше підтримується температура, але це призводить до частого вмикання та вимикання приймача. Дуже малий гістерезис може спричинити . швидкий знос контактів реле і негативний вплив на приймач. Пам’ятайте, що максимальне навантаження реле становить 7 А 230 В для резистивного навантаження, наприклад, обігрівача, і 3 А для індуктивного навантаження, наприклад, насоса.

.

Пам’ятайте, що максимальне навантаження реле становить 7 А 230 В для резистивного навантаження, наприклад нагрівача, і 3 А для індуктивного навантаження, наприклад насоса. Якщо приймач споживає більший струм, слід використовувати зовнішній контактор/реле.

.

Вихід реле 2 працює подібним чином, залежно від зчитування температури датчика № 2 і встановлених параметрів T2, H2.

B/ ВИХІД 3

Це диференційний вихід - подібно до звичайних виходів, три контакти реле підключені безпосередньо: COM3 (загальний), NO3 (нормально відкритий) і NC3 (нормально закритий). Вихідне реле 3 (контакти NO3 і COM3 замкнуті разом) увімкнеться, коли температура на датчику 2 буде вище, ніж на датчику 1, принаймні на різницю TR. Нижче наведено приклад використання цього результату:

Наприклад. Датчик 1 розміщується в котлі з температурою 31,0°C. Датчик 2 розміщений на сонячній панелі. Циркуляційний насос підключається до виходу 3 (COM і NO). Користувач встановив у меню різницю температур TR на 9,0°C і диференціальний гістерезис HR на 2,0°C.

.

Дії в цьому випадку такі. Якщо температура датчика 2 дорівнює або нижча за температуру датчика 1, тоді, звичайно, вихід 3 вимикається. Коли температура датчика 2 підвищується, коли вона досягає 40,0°C (зчитування з датчика 1 + TR), буде включений вихід 3 (на РК-дисплеї засвітиться значок «3»), тобто насос у цьому прикладі . Вихід 3 залишатиметься увімкненим, доки різниця температур (датчик 2 мінус датчик 1) не знизиться до 7,0°C (TR мінус HR), тобто в нашому прикладі насос зупиниться, коли температура датчика 2 впаде до 38,0°C (датчик 1 плюс TR мінус HR).

.

Звичайно, якщо в цьому спрощеному прикладі припустити, що температура на датчику 1 постійна і становить 31,0°C. На практиці поточна температура обох датчиків зчитується приблизно кожну секунду, і контролер приймає рішення про ввімкнення/вимкнення виходу, про що сигналізує значок «3» у нижньому правому куті РК-дисплея.

ТЕХНІЧНІ ДАНІ

- Діапазон регулювання температури від -40,0°C до + 120,0°C

- Діапазон відображення температури від -50, 0°C до + 125,0°C

- Відображення температури та роздільна здатність налаштування 0,1°C

- Точність вимірювання температури +- 1°C

- Живлення через розетку 9VAC- в джерелі живлення

- Споживана потужність до 3 Вт

- Навантаження на реле макс. робоча температура контролера 0-40°C

- Допустима робоча температура датчиків -50°C до +125°C

- Розмір 11,5 х 12,5 см х 6 см

- Вага 500 г

ДРАЙВЕР ЗОВСІМ НОВИЙ.

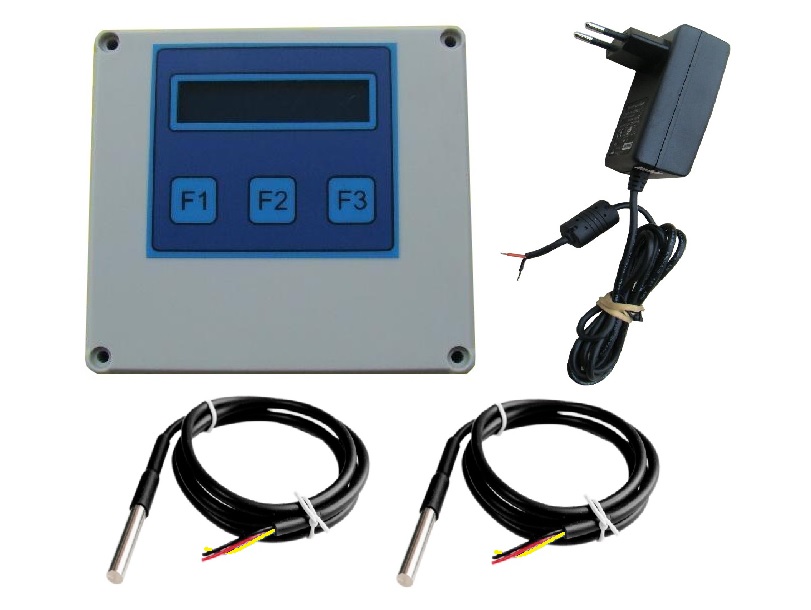

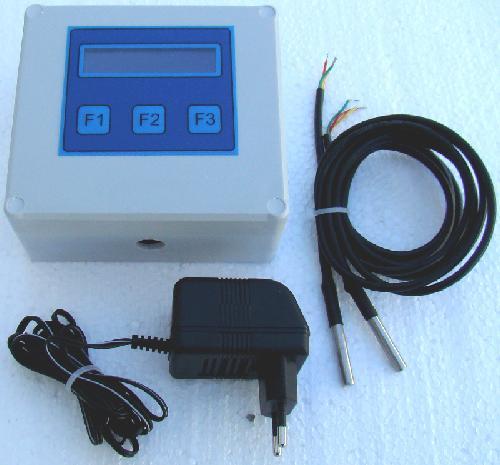

В комплекті: контролер, 2 датчика, блок живлення
