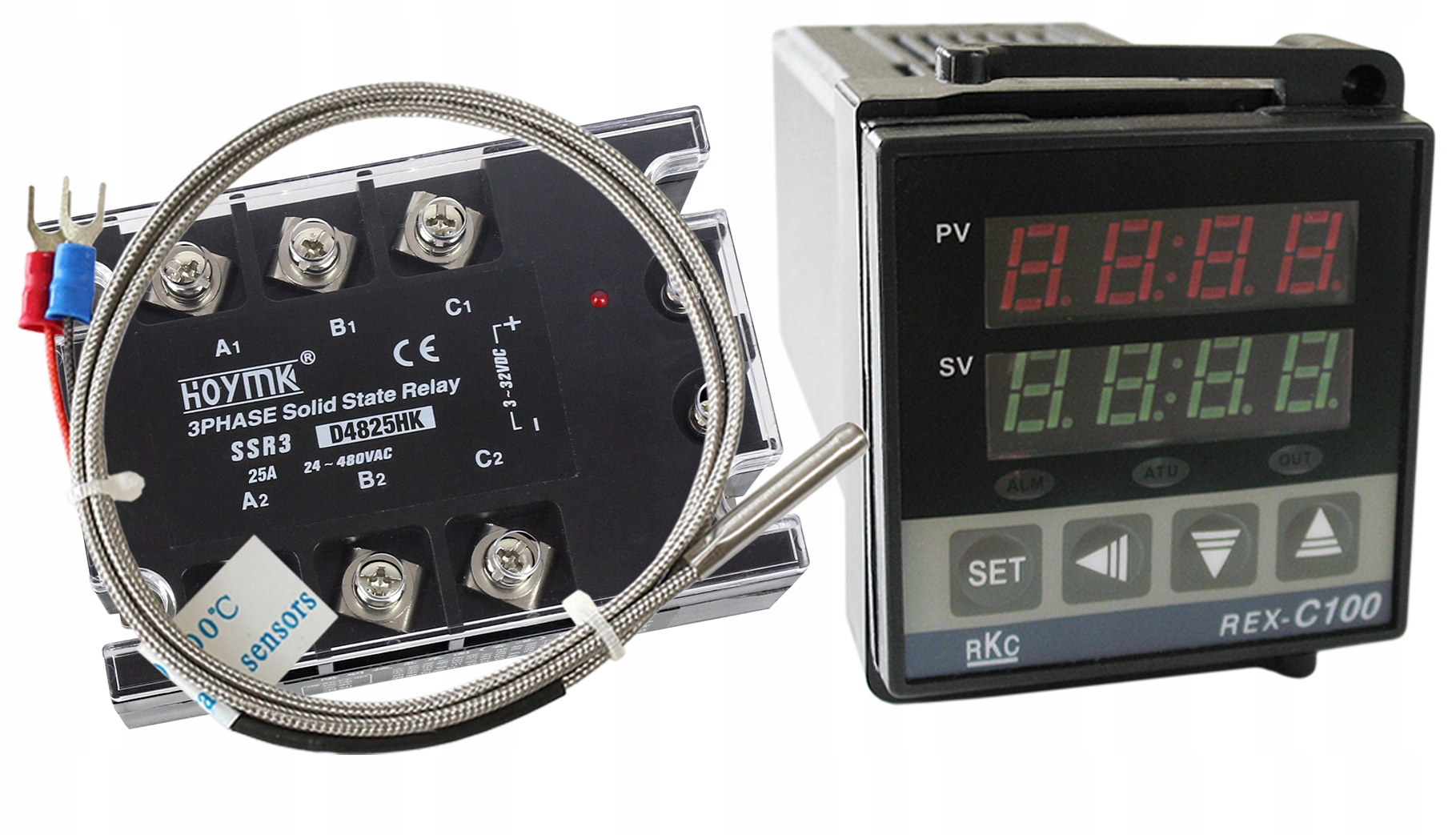

APR0000120

КОНТРОЛЕР / РЕГУЛЯТОР ТЕМПЕРАТУРИ - RKC REX-C100FK02-V*AN - 230VAC - ВИХІД SSR

+ SSR 3-ФАЗНЕ ТВЕРДОТІЛЬНЕ РЕЛЕ HOYMK D4825HK 25A

+ K-TYPE ДАТЧИК ТЕМПЕРАТУРИ 0 °C .. 800 °C 1,5 м

Регулятор температури RKC REX-C100 встановлюється, серед іншого, у багатьох популярних паяльних станціях, призначених для ремонту систем BGA, і дуже широко в промисловості в таких пристроях, як машини для лиття під тиском, зварювальні машини, пакувальні машини , екструдери, печі, холодильні камери та багато інших пристроїв, які потребують точного контролю температури.

Його призначення — підтримувати температуру на заданому значенні (SV) шляхом її тестування (PV) за допомогою підключеної термопари типу: K, J, R, S, B, E, T, N (JIS/ IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

REX-C100, залежно від підключеної термопари, може регулювати температуру в діапазоні -199-1820°C.

Заводські налаштування контролера: SLH (макс. температура) = 400°C і SL1 (датчик K-типу) = 0000.

Ці параметри можна змінити в меню.

Контролер має 3 світлодіоди, які вказують:

• ALM - перевищення заданого значення температури,
• ATU - відключення функції PID (автоналаштування),
• OUT - увімкнення нагрівального елементу.

Параметри REX C100FK02-V*AN:

• Модель: REX-C100FK02-V*AN
• Тип датчика температури: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS) - (датчики доступні в нашій пропозиції)
• Точність вимірювання: 0,5% або +/- 3°C
• Цикл вибірки: 0,5 с
• Вихід SSR: 12 В постійного струму - тільки для реле SSR (доступні в нашій пропозиції)
• Вихід тривоги: так
• Індикація тривоги: світлодіод
• Діапазон виміряних температур: -199,9–1820°C (залежно від типу підключеної термопари)
• Робоча температура: 0–50°C
• Подвійний світлодіодний дисплей: вимірюваний (PV) і встановлений (SV).
• Жерво живлення: 220-230 В змінного струму
• Зовнішні розміри: 48x48x100 мм
• Установчі розміри: 45x45 (глибина 100 мм)

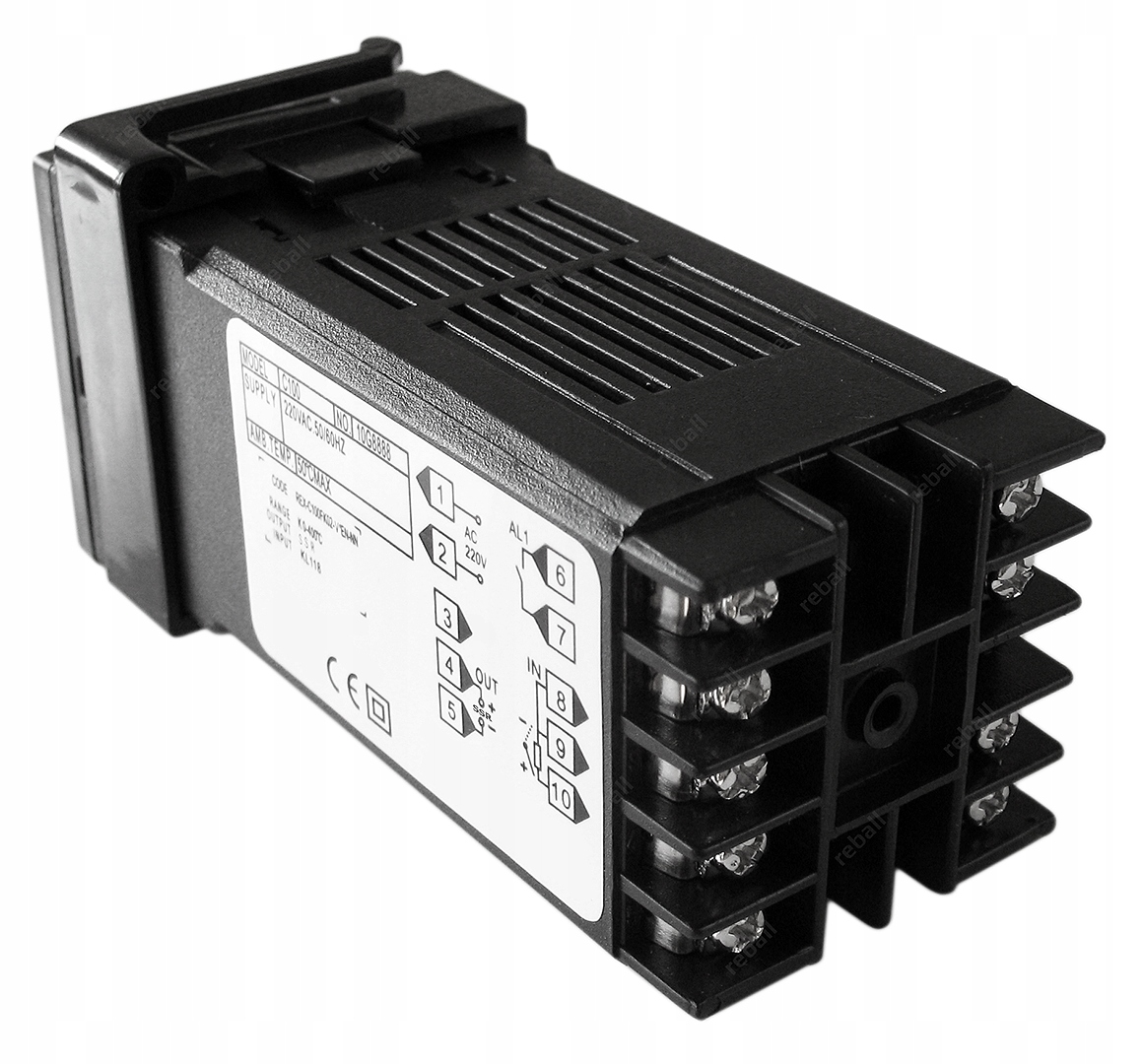

Швидке підключення REX C100FK02-V*AN:

• 1, 2 - джерело живлення змінного струму 220-230 В
• 9(-), 10(+) - термопара (датчик температури)
• 4(+), 5(-) - вихід безпосередньо на реле SSR типу DC-AC, DC-DC.

Докладну технічну інформацію та налаштування наведено в посібнику користувача англійською та польською мовами

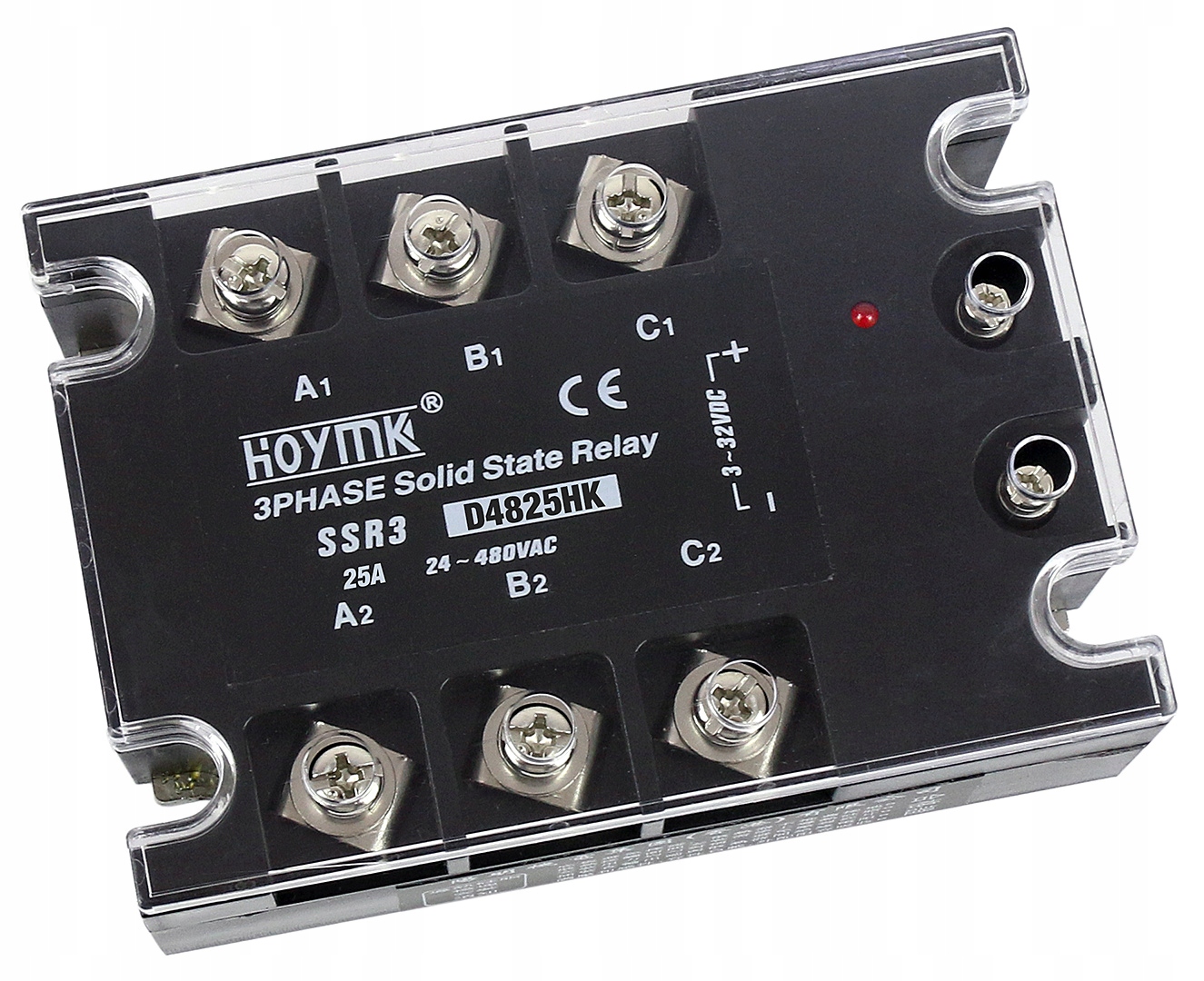

Додатково в комплект входить 3-фазне напівпровідникове реле SSR HOYMK D4825HK 25A DC-AC.

Технічні параметри реле SSR:

• розміри: 105x75 мм
• висота: 32 мм
• вага: 390 г
• робоча напруга ( вихід): 24-480 В змінного струму (3 фази)
• ізоляція (вхід/вихід): фотоелектрична
• керуюча напруга (вхід): 3-32 В постійного струму
• максимальний струм перемикання (вихід): 3x25A (3 фази)
• вхідний струм (вхід): 10мА-25мА
• напруга пробою ізоляції: >=2000 В змінного струму/1 хв
• струм витоку (вимкнений стан): <= 10 мА
• швидкість зростання напруги: 100 В/ус
• час відгуку (вхід): < 10 мс
• робоча температура: від -40 до +80°C
• діапазон робочих частот: 47-63 Гц
• інші: нульове спрацьовування
• Світлодіодний сигнальний діод, що інформує про робочий стан реле
• пластикова кришка в комплекті

Термін служби реле SSR необмежений за умови належного охолодження. Щоб забезпечити їх тривалу роботу, необхідно забезпечити відповідне розсіювання тепла за допомогою радіаторів (понад 5 А), термопасти та примусової циркуляції повітря за допомогою відповідних ефективних вентиляторів (понад 25 А).

Зниження температури на 10°C подвоює очікуваний термін служби реле SSR.

Набір також включає датчик температури К-типувсередині кришки з нержавіючої сталі з кабелем довжиною 1,5 м.

Датчики цього типу широко використовуються в промисловості: термопластавтоматах, вулканізаторах, печах, термокамерах.

Технічні параметри датчика К-типу:

• Тип: K
• Діапазон вимірювання: 0-800°C з точністю +/-2,5°C або 0,75%
• Кришка: нержавіюча сталь
• Монтаж кабелю: приклеєна кришка - діаметр кришки: 5 мм
• Довжина оболонки: 30 мм
• Довжина кабелю: 1,5 м
• Ізоляція кабелю: скловолокно зі сталевою опліткою - термостійкість до 400°C
• Підключення: роз’єми (червоний +, синій -)

ПРИМІТКА: 3-фазне реле SSR може працювати в 2 конфігураціях:

• керування однофазними ланцюгами 230 В змінного струму (до 3 незалежних ланцюгів)
• керувати одним трифазним ланцюгом 380 В змінного струму

Схема підключення нижче:

Вам потрібні напівпровідникові реле SSR і термопари – перегляньте інші наші аукціони.
