РЕГУЛЯТОР ТЕМПЕРАТУРИ REX C100 CH102 КОНТРОЛЕР SSR ВИХІД + РЕЛЕ 10A
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 9952
Заказывая «РЕГУЛЯТОР ТЕМПЕРАТУРИ REX C100 CH102 КОНТРОЛЕР SSR ВИХІД + РЕЛЕ 10A» данное изделие из «Контроллеры и регуляторы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
APR0000210
РЕГУЛЯТОР ТЕМПЕРАТУРИ CH102FK02-MV*AN -199.9..1800°C
✅ КЕРУВАЛЬНИЙ ВИХІД SSR 12VDC + ВБУДОВАНЕ РЕЛЕ 10A
✅ НА ОСНОВІ РЕГУЛЯТОРА REX C100
✅ КОМПАКТНА ДОВЖИНА 70 мм
✅ ПРЯМА СХЕМА ПІДКЛЮЧЕННЯ ТА МОНТАЖУ
✅ КОНТРОЛЬ ЯКОСТІ, СЕРВІС - ТЕХНОЛОГІЯ REBALL
❇️ Reball Technology Sp. z o. є дистриб’ютором перевірених і довговічних електроінструментів, продуктів автоматизації та сервісних пристроїв.
❇️ РЕГУЛЯТОР ТЕМПЕРАТУРИ. CH102FK02-MV*AN
Регулятор температури Reball Technology CH102FK02-MV*AN має широкий спектр застосування для регулювання температури в діапазоні -199,9°C .. 1800° C .
Підтримує дуже широкий діапазон датчиків температури, включаючи популярні датчики температури K, PT100, J та багато інших. >
Використовується в таких пристроях, як:
- ✅ печі (піца, пекарня тощо), холодильні камери
- ✅ коптильні, сушарки,
- ✅ дистилятори, екструдери, машини для лиття під тиском,
- ✅ зварювальні машини, пакувальні машини,
- ✅ термоформувальні машини,
- ✅ преси, вулканізаційні машини,
- ✅ фарбувальні цехи, камери згоряння,
- ✅ керування електронагрівачами.
і в багатьох інших пристроях, які потребують точного контролю температури.
❇️ Завдання терморегулятора CH102 - підтримувати температуру на заданому рівні (SV) шляхом її дослідження (PV) і контролюючи його за допомогою підключеного датчика температури або типу термопари: K, J, R, S, B, E, T, PT100, Cu50.
Широкий вибір датчиків температури, сумісних з цим регулятором, можна знайти в нашій пропозиції.
❇️ Контролер CH102 в залежності від підключеного датчика температури може регулювати температуру в діапазоні від -199,9 до 1800°C.
❇️ Регулятор повідомляє про:
- ✅ PV - виміряна температура
- ✅ SV - задана температура
- ✅ AT - вимкнення функції PID (автоналаштування),
- ✅ OUT1 - увімкнення приводу, наприклад, обігрівача.
- ✅ ALM1 - перевищення заданого значення температури (сигналізація),
❇️ Параметри регулятора
- ✅ Тип датчика температури (за замовчуванням K),
- ✅ нижній і верхній температурний діапазон (за замовчуванням 400°C),
- ✅ Тип роботи: нагрівання, охолодження,
- ✅ автоналаштування,
- ✅ гістерезис і пропорційність,
- ✅ час інтеграції та диференціації,
- ✅ обсяг роботи та робочий цикл,
- ✅ кількість знаків після коми,
- ✅ та багато інших.
❇️ Заводські налаштування контролера
- ➡️ SLH (максимальна температура) = 400°C
- ➡️ SL1 (тип датчика K) = 0000.
Ці параметри можна швидко та легко змінити в меню контролера.
❇️ Параметри CH102FK02-MV*AN
- Модель: CH102FK02-MV*AN
- Тип датчика температури: K, J, R, S, B, E, T, PT100, Cu50
- Точність вимірювання: 0,5% або +/- 3°C
- Цикл вибірки: 0,5 с
- Вихід SSR (3,4): 12 В постійного струму (можливість керування приймачами потужністю до 40 кВт за допомогою реле SSR, які можна знайти в нашій пропозиції - читайте нижче)
- Релейний вихід (5,6): 10 A/2300 Вт
- Вихід тривоги AL1: так, 230 В змінного струму/3 A
- Індикація тривоги: світлодіод
- Діапазон вимірюваних температур: -199,9 - 1800°C (залежно від типу підключеного датчика)
- Робоча температура: 0–50°C
- Подвійний світлодіодний дисплей: temp. вимірюваний (PV), встановлений (SV)
- Живлення: 110-240 В змінного струму
- Зовнішні розміри: 48x48 (довжина 70 мм)
- Установчий розмір: 45x45 (глибина 70 мм)
❇️Реле SSR у нашій пропозиції
- ➡️ FOTEK SSR-10A DC-AC - потужність до 2300 Вт
- ➡️ HOYMK 10A DC-AC - потужність до 2300 Вт
- ➡️ FOTEK SSR-25A DC-AC - потужність до 5750 Вт
- ➡️ HOYMK 25A DC-AC - потужність до 5750 Вт
- ➡️ FOTEK SSR-40A DC-AC - потужність до 9200 Вт
- ➡️ HOYMK 40A DC-AC - потужність до 9200 Вт
і багато інших 1-фазних і 3-фазних пристроїв з керуванням напругою та струмом.

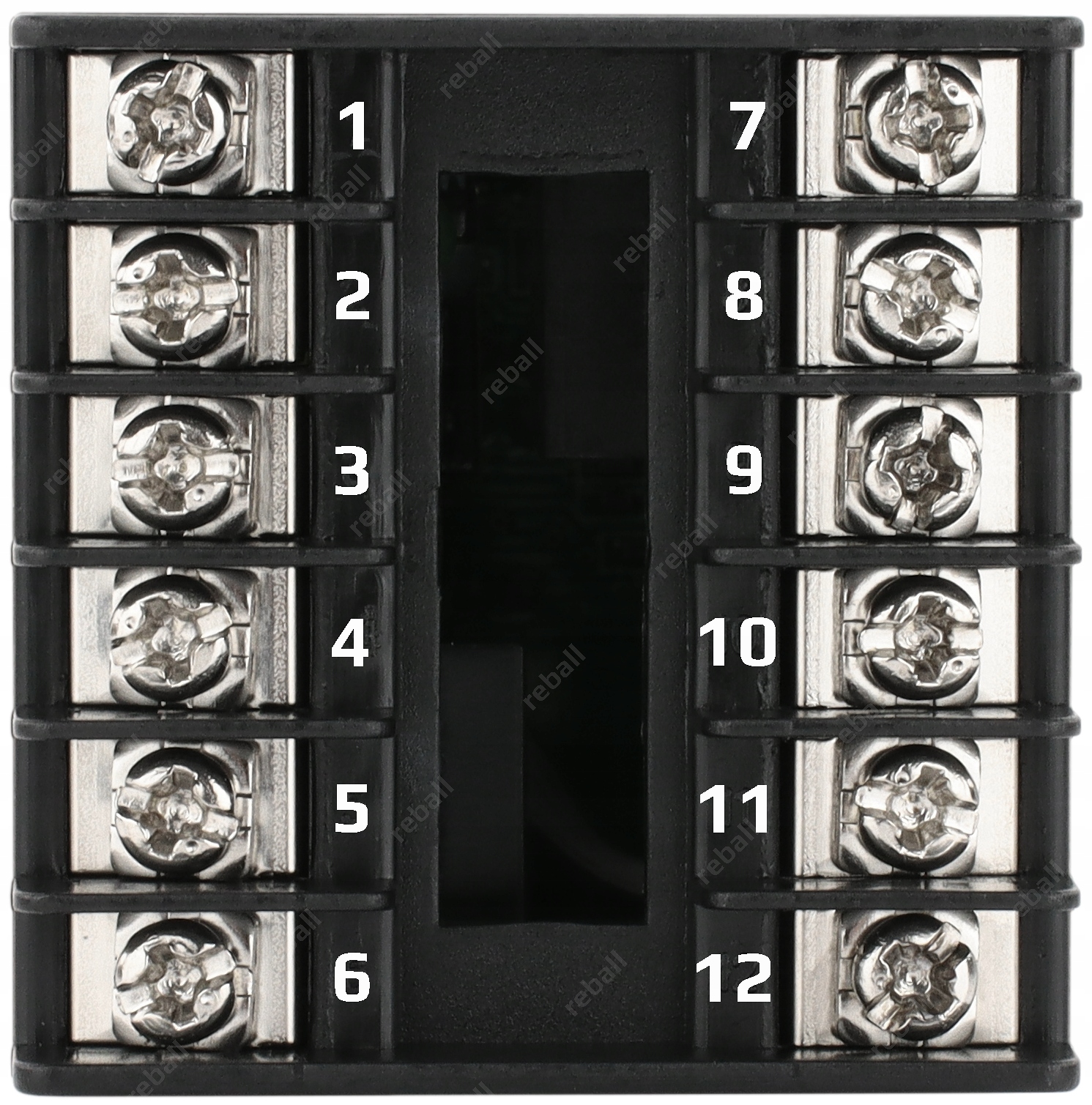

❇️ Виходи контролера REX C100FK02-V*AN
- ➡️ 1, 2 - джерело живлення 110-240 В змінного струму (мережа)
- ➡️ 3(-), 4(+) - вихід безпосередньо на реле SSR
- ➡️ 5, 6 - вбудований релейний вихід 10A/2300W
- ➡️ 7 - безкоштовно
- ➡️ 8, 9 - вихід тривоги AL1 230VAC/3A
- ➡️ 10(A), 12(B) - датчик температури PT100 (RTD)
- ➡️ 11(+), 12(-) - датчик температури типу K (TC)
❇️ При використанні вбудованого реле (макс. 2300 Вт) і регулюванні температури до 400°C за допомогою датчиків К-типу пристрій відразу готовий до роботи.
❇️ Пам’ятайте
Для датчиків, відмінних від K і температур вище 400°C, змініть налаштування контролера за замовчуванням!

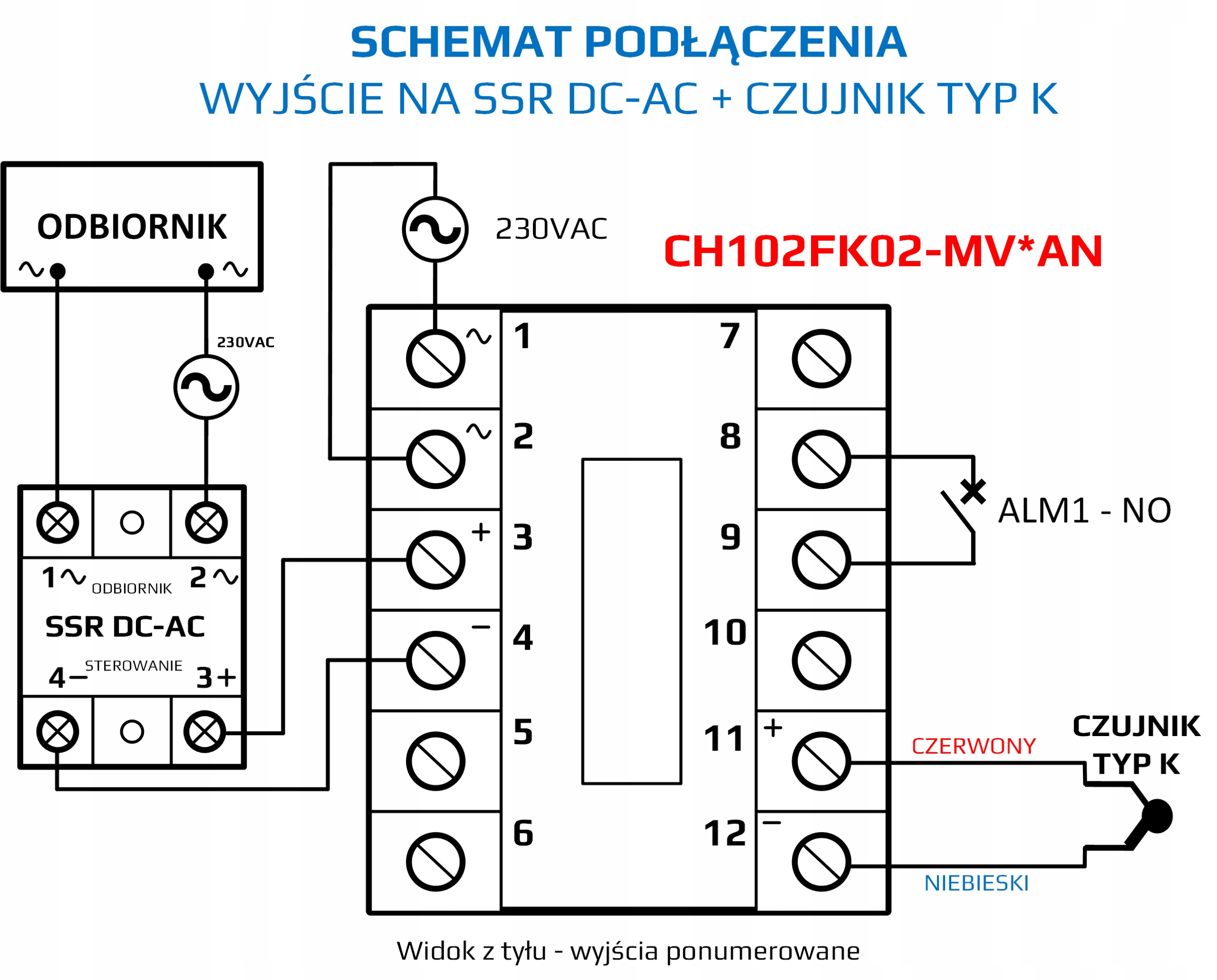

✨ Підключення - реле SSR ✨
Вихід для реле SSR DC-AC, кероване напругою безпосередньо від регулятора 12 В постійного струму та підключеного датчика K-типу.
БЕЗ сигналізації - завжди нормально відкритий.
❇️ Широкий вибір реле SSR:
✅ Керування постійним струмом 3- 32 В постійного струму
✅ керується змінною напругою 80-280 В змінного струму
✅ та багато інших від 10 А до 400 А
ви знайдете в нашій пропозиції.

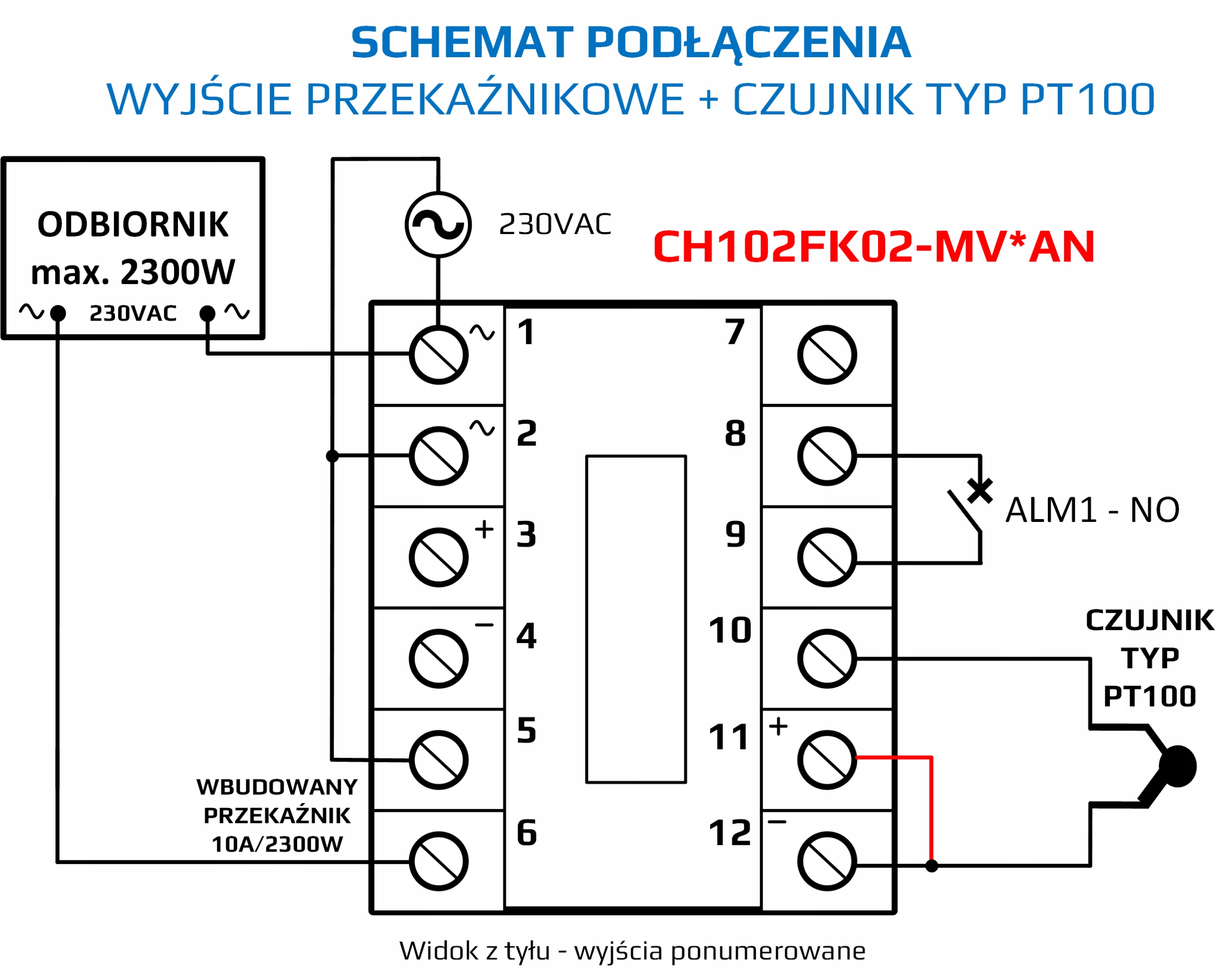

✨ Підключення - реле 10 A ✨
Вихід на приймач через вбудоване реле 10 A/230 В (макс. навантаження 2300 Вт) і підключений датчик PT100
У цій конфігурації не забудьте додатково встановити перемичку на контакти 11-12 (позначені червоним).
Вихід тривоги НІ - завжди нормально відкритий.
❇️ Монтаж у корпус:
- ➡️ зробити отвір 45x45 мм (забезпечити глибину 70 мм)
- ➡️ вставте регулятор у корпус спереду
- ➡️ встановіть два затискачі в регулятор ззаду, пересуньте їх вперед і притисніть до корпусу, як показано на фото нижче
✨ Детальну технічну інформацію та налаштування можна знайти в друкованому посібнику користувача польською та англійською мовами, який додається до регулятора.
Вам потрібні напівпровідникові реле SSR, датчик температури та термопари – перегляньте інші наші аукціони.
