APR0000122

РЕГУЛЯТОР ТЕМПЕРАТУРИ REX-C100FK02-V*AN

AC 230V - ВИХІД ДЛЯ РЕЛЕ SSR

+ ДАТЧИК ТЕМПЕРАТУРИ ТИП K 0°C .. 800°C 1,5м

+ ТВЕРДОТІЛЬНЕ РЕЛЕ SSR 25A DA

+ РАДІАТОР

Регулятор температури RKC REX-C100 встановлюється, серед іншого, у багатьох популярних паяльних станціях, призначених для ремонту систем BGA, і дуже широко в промисловості в таких пристроях, як машини для лиття під тиском, зварювальні машини, пакувальні машини , екструдери, печі, холодильні камери та в багатьох інших пристроях, які потребують точного контролю температури.

Його призначення полягає в підтримці температури на заданому значенні (SV) шляхом її тестування (PV) за допомогою підключеної термопари: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

REX-C100, залежно від підключеної термопари, може регулювати температуру в діапазоні -199-1820°C.

Заводські налаштування контролера: SLH (макс. температура) = 400°C і SL1 (сенсор типу K) = 0000.

Ці параметри можна змінити в меню.

Контролер має 3 світлодіоди, які показують:

• ALM - перевищення заданого значення температури,
• ATU - вимкнення Функція PID (автонастройка),
• OUT - включення ТЕНу.

Параметри REX C100FK02-V*AN:

• Модель: REX-C100FK02-V*AN
• Тип датчика температури:K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS) ) - (сенсори доступні в нашій пропозиції)
• Точність вимірювання: 0,5% або +/- 3°C
• Цикл відбору проб: 0,5 с
• Вихід SSR: 12 В постійного струму - тільки для реле типу SSR
• Вихід тривоги: так
• Індикація тривоги: світлодіод
• Виміряна температура діапазон: -199,9 - 1820°C (залежно від типу підключеної термопари)
• Робоча температура: 0–50°C
• Подвійний світлодіодний дисплей: виміряна температура (PV ) і встановлена значення (SV).
• Мережа живлення: 220-230 В змінного струму
• Зовнішні розміри: 48x48x100 мм
• Установчі розміри: 45x45 ( глибина 100 мм)

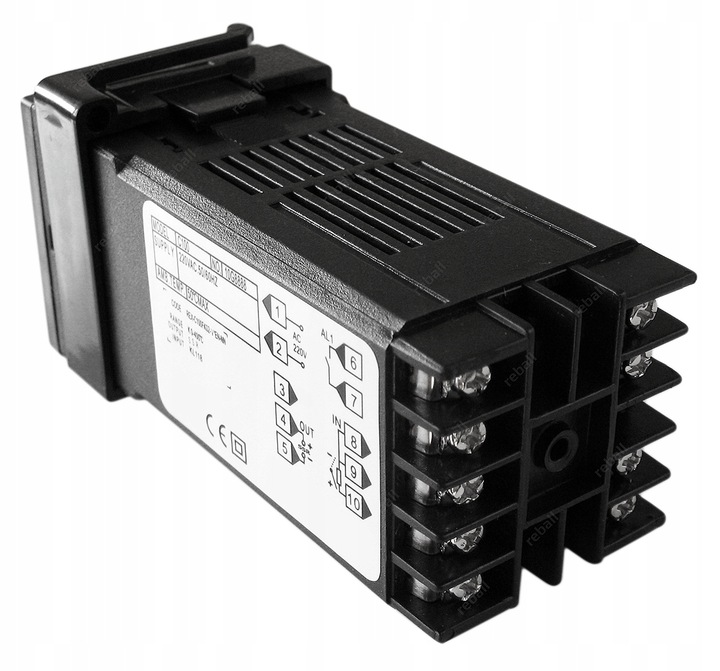

Швидке підключення REX C100FK02-V*AN:

• 1, 2 - джерело живлення змінного струму 220-230 В< /li>
• 9(-), 10(+) - термопара (датчик температури)
• 4(+), 5(-) - вихід безпосередньо на реле SSR типу DC-AC, DC - DC.

Детальна технічна інформація та налаштування надаються в посібнику користувача англійською та польською мовами

У набір також входить датчик температури К-типувсередині кришки з нержавіючої сталі з кабелем довжиною 1,5 м.

Датчики цього типу широко використовуються в промисловості: машини для лиття під тиском , вулканізація, печі, термокамери.

Технічні параметри датчика К-типу:

• Тип: К
• Діапазон вимірювання: 0-800°C з точністю +/-2,5°C або 0,75%
• Оболонка: нержавіюча сталь
• Кріплення кабелю: клеєна оболонка - діаметр оболонки: 5 мм < /li>
• Довжина оболонки: 30 мм
• Довжина кабелю: 1,5 м
• Ізоляція кабелю: скловолокно зі сталевою опліткою - термостійкість до 400°C
• Підключення: роз’єми (червоний +, синій -)

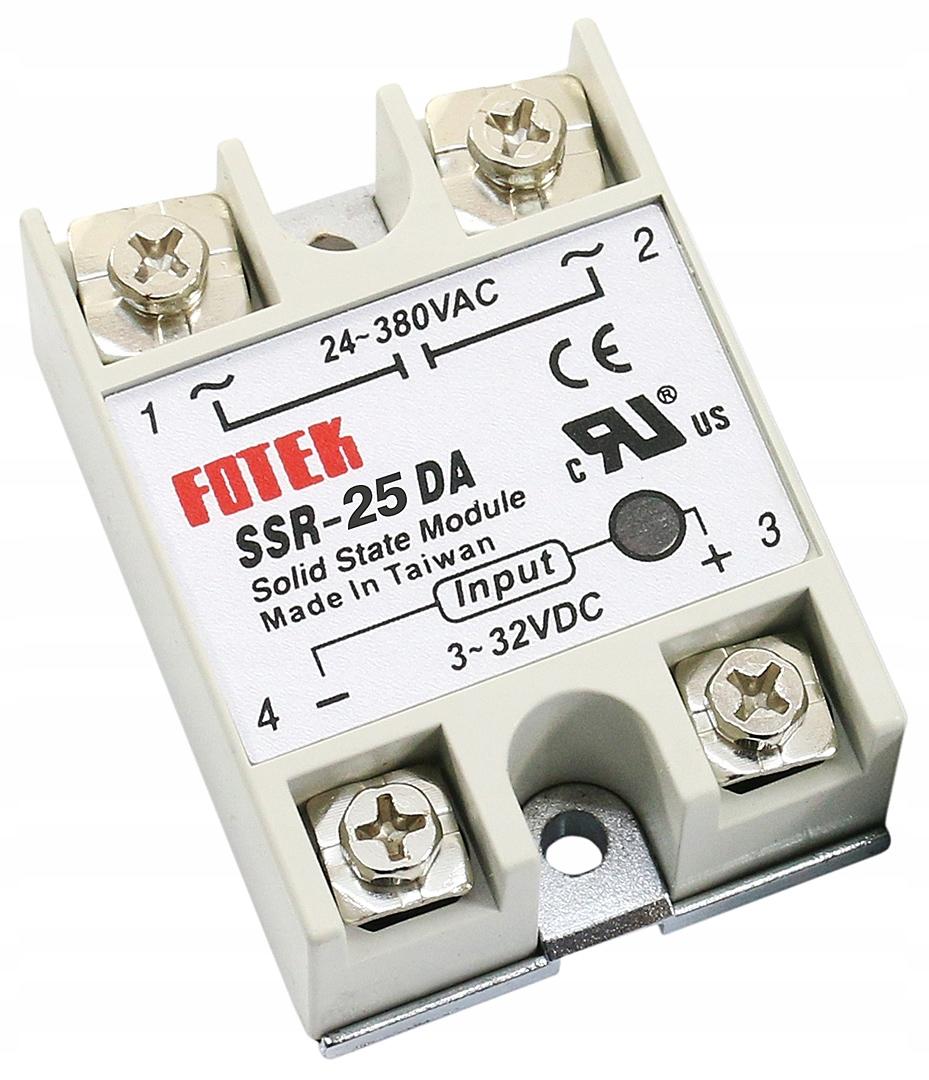

Додатково в комплект входить твердотільний реле FOTEK SSR-25DA.

Технічні параметри реле SSR:

• робоча напруга (вихід): 24-380 В змінного струму
• ізоляція (вихід): фотоелектричний< /li>
• максимальний струм комутації (вихід): 25 A (до 3680 Вт)
• керуюча напруга ( вхід ): 3-32 В постійного струму
• вхідний струм (вхід): 4,5-20 мА
• час відгуку ( вхід): < 10 мс
• робоча температура: від -30 до +80°C
• розміри: 62 мм x 45 мм x 23 мм
• Світлодіодний сигнальний діод, що інформує про робочий стан реле.

Термін служби реле SSR необмежений за умови належного охолодження. Щоб забезпечити їх тривалу роботу, необхідно забезпечити відповідне розсіювання тепла за допомогою радіаторів (понад 5 А), термопасти та примусової циркуляції повітря за допомогою відповідних ефективних вентиляторів (понад 25 А).

Зниження температури на 10°C подвоює очікуваний термін служби реле SSR.

Набір також включає радіатор, який забезпечує реле SSR з кращим охолодженням і життям.

Радіатор можливе кріплення на рівній поверхні (підготовлені отвори).

Технічні параметри:

• матеріал: алюміній
• розмір отвори для кріплення реле: M5
• ширина між отворами для кріплення реле: 48 мм
• мінімальна ширина між отворами для кріплення на нижній поверхні: 64 мм
• розмір нижня основа: 50x80 мм
• розмір верхньої основи: 50x60 мм

Термопасту можна знайти на інших наших аукціонах.

Схема підключення:

Вам потрібні напівпровідникові реле SSR і термопари – перегляньте інші наші аукціони.
