Регулювальний клапан UNICO з одним отвором, матовий чорний, лівий Pex

Параметри

• Тип клапана: регулюючий
• Тип встановлення: установка Alu-pex 16 мм
• Орієнтація: ліворуч
• Варіант клапана: Кутовий
• Набір - тип: Клапан + фітинги
• Колір: Матовий чорний
• Виробник: VARIO TERM
• Відстань з’єднання: 50 мм
• LINE: Unico R
• Спосіб підключення: Нижній

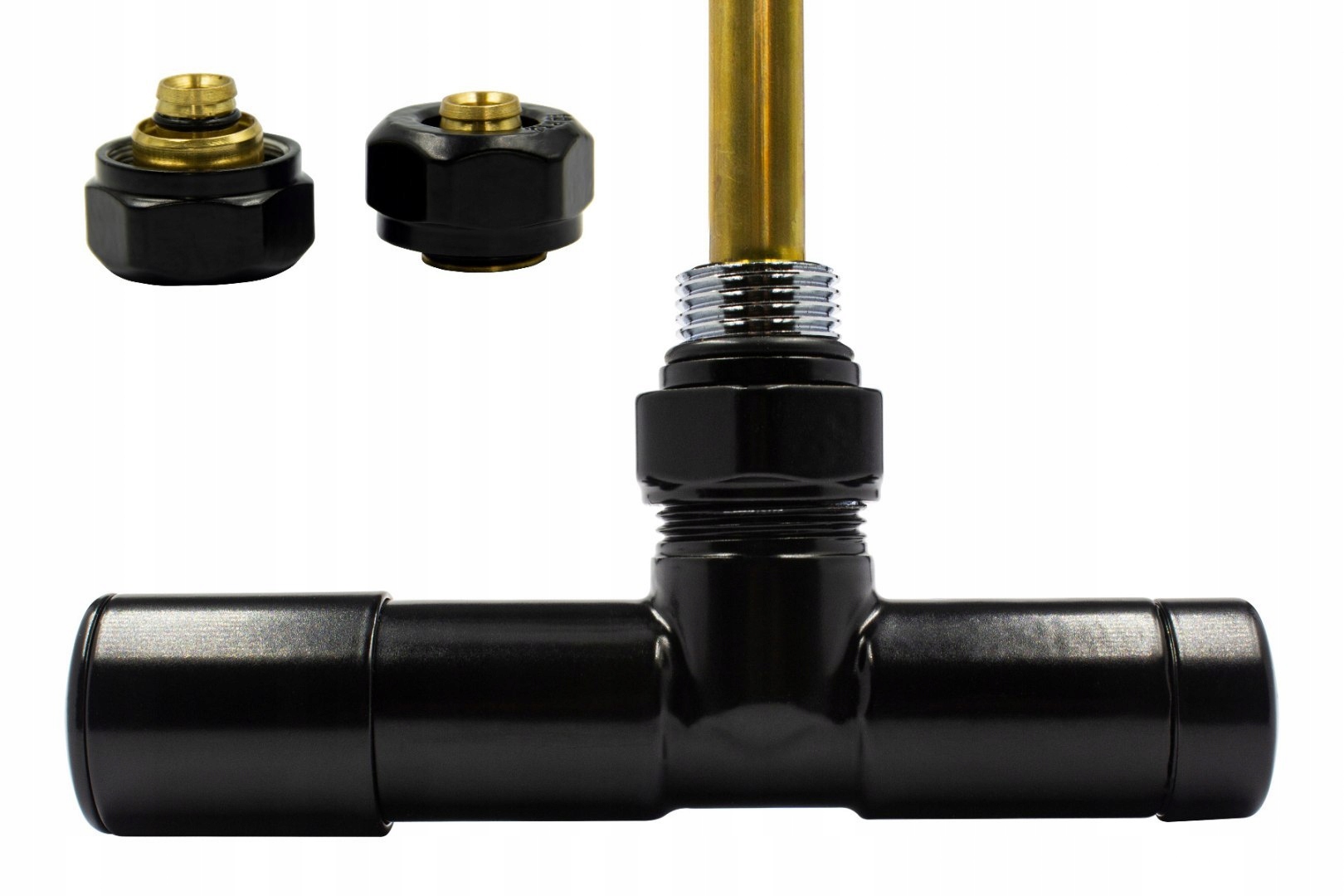

Лівий кутовий контрольний набір Unico.

Набір включає:

• 1 лівий кутовий контрольний клапан,
• 2 з’єднувачі Pex – для 16-мм установок alu-pex

ВАРТО ЗНАТИ:

Клапан Unico в регулюючій версії був спеціально розроблений для радіатори з нижнім підключенням і з вертикальними колекторамидозволяють використовувати електричний обігрівач в радіаторі, використовується влітку для обігріву радіатора і використання його як сушарку.

Відстань підключення до установки становить 50 мм.

Регулювальний клапан слід встановити на радіатор центрального опалення так, щоб регулюючий елемент (ручка) знаходиться далі від кабелю живлення(згідно зі схемою нижче).

Конструкція підключення дозволяє встановити його під радіатором, паралельно стіна, всередині контуру радіатора, що захищає його від випадкового пошкодження.

Технічні дані:

Робоча температура 120°C

Номінальний тиск 1 МПа

Теплоносій вода

Пробний тиск 1,5 МПа

Перепад тиску на клапані 0,06 МПа

Гістерезис 0,3 °K

Попереднє налаштування на вставці запірного клапана

Нижче наведено креслення з розмірами: регулюючий клапан Unico у версії зліва.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Регулювальні клапани Unico можна підключити до радіатора, якщо у вас є вхід:

- нижній

a) коли подача зліва - виберіть регулюючий клапан Unico праворуч

b) коли подача з правого боку - виберіть регулюючий клапан Unico зліва

- знизу середній - ви можете підключити регулюючий клапан Unico також у такій конфігурації - використовуючи правила вибору клапана, як зазначено вище - але тільки в радіаторах з вертикальними колекторами

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете під’єднати клапан Unico до 16-мм установки PEX – для цього потрібно вибрати лише відповідні з’єднувачі

Ви можете під’єднати клапан Unico до 15-міліметрової установки CU - для цього потрібно вибрати лише правильні роз’єми

Ви також можете під’єднати клапан Unico до 1/ 2 встановлення - для цього потрібно вибрати лише правильні роз'єми
