Регулювальний клапан Integra лівий Cu, темний структурний графіт Все в одному

Параметри

• Тип клапана: регулюючий
• Тип встановлення: мідна установка CU 15 мм
• Орієнтація: ліворуч
• Варіант клапана: під кутом < /li>
• Набір - тип: Все в одному - всі елементи в наборі: вентиль + з'єднувачі + розетки + гільзи
• Колір : Темний структурний графіт
• Форма розетки: Однокругла 2 шт. Виробник: VARIO TERM

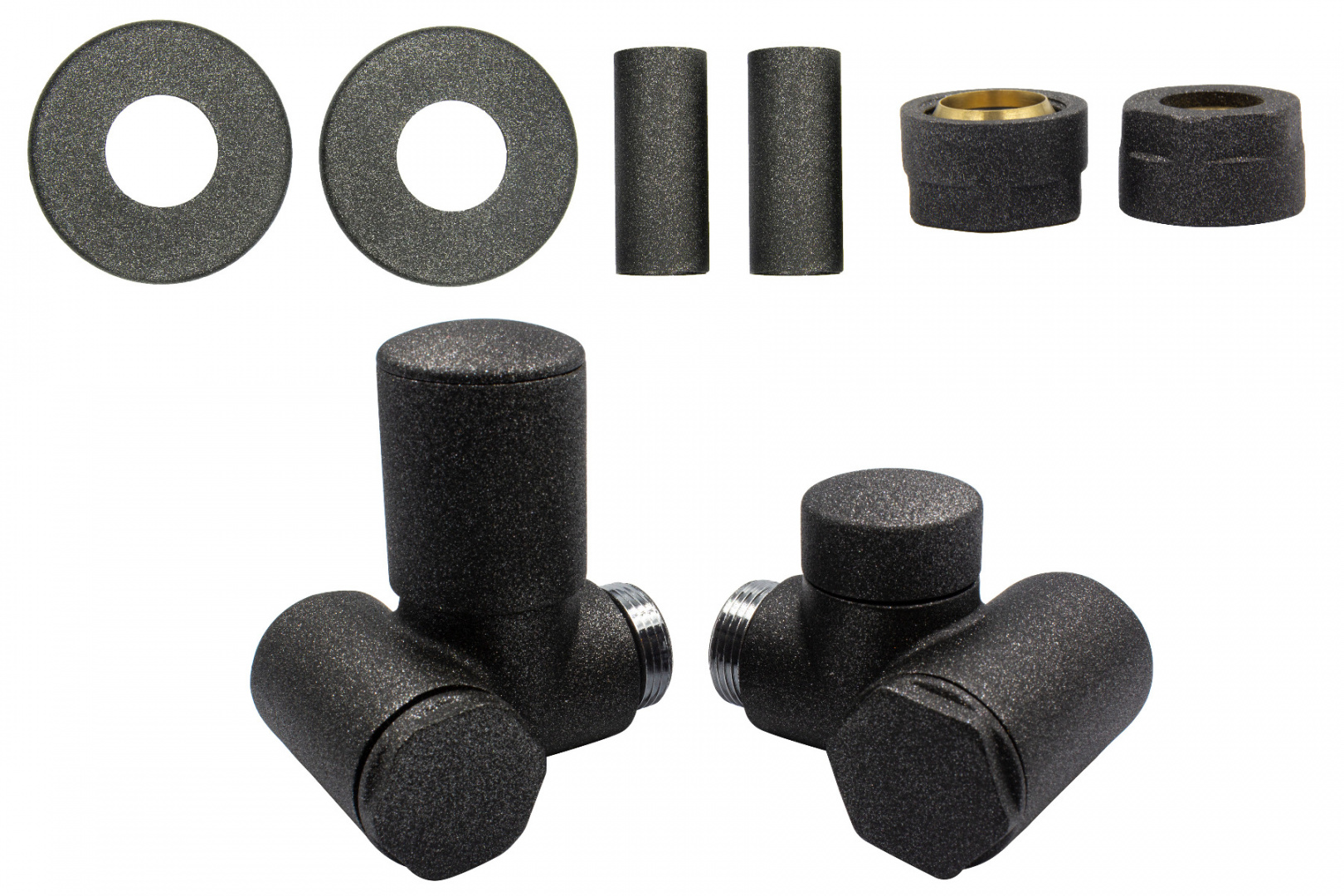

Лівий контрольний набір Integra.

Набір включає:

• 1 лівий контрольний клапан,
• 1 правий запірний вентиль,
• 2 одинарні металеві маскувальні розетки,
• 2 металеві маскувальні муфти та
• 2 медні з’єднувачі - для мідної установки 15 мм
< /ul>

ВАРТО ЗНАТИ:

Регулювальний клапан INTEGRA призначений для установки на радіатор центрального опалення в двотрубній системі.

Корпус вентиля інтегрований з трійником, що дозволяє підключати електронагрівач безпосередньо через вентиль до радіатора - рекомендується встановлювати нагрівач на запірну арматуру .

Запірна арматура монтується на радіаторі центрального опалення з боку зворотної лінії.

Технічні дані:

Робоча температура до 120°C

Номінальний тиск 1МПа

Теплоносій вода

Макс. різниця тиску 0,06 МПа

Випробувальний тиск 1,5 МПа

Початкове налаштування на запірній арматурі

Підключення до радіатора G ½

Встановлення електрообігрівача на запірну арматуру

Нижче наведено креслення з розмірами: регулювально-запірної арматури Integra та розмірами маскувальних гільз і одинарної розетки .

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Регулювальні клапани Integra можна підключити до радіатора, якщо у вас є такі входи:

- нижній

a) при подачі живлення зліва - виберіть лівий регулюючий клапан Integra з одинарними розетками

b) при подачі живлення з правого боку - виберіть правий регулюючий клапан Integra з одним розетки

- нижня середина

p>

a) при живленні з лівого боку - виберіть правий регулюючий клапан Integra з комбінованими овальними або прямокутними розетками (одиночні розетки) не підійде один до одного в 50-мм з’єднанні)

b) якщо джерело живлення подається з правого боку – виберіть лівий регулюючий клапан Integra з овальними або прямокутними комбінованими розетками (окремі розетки не підходять поруч один до одного у з’єднанні 50 мм)

- у нижньому під’єднанні – у вас також є можливість під’єднати нагрівач – нижче наведено приклад такого з’єднання – рекомендується встановлювати нагрівач на закритті запірний клапан

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Клапан Integra можна підключити або до 16-міліметрової установки PEX - для цього потрібно вибрати лише відповідний < b >з’єднувачі

Ви можете під’єднати клапан Integra до установки CU 15 мм – для цього вам потрібно вибрати лише правильні з’єднувачі

Ви можете підключити клапан Integra до установки 1/2 (GZ1/2) - для цього вам потрібно вибрати лише відповідні роз'єми

Клапан Integra можна підключений до установки 1/2 (GW1/2) - для цього потрібно вибрати лише правильні роз'єми
