Регулювальний клапан 50мм TWINS структурний графіт лівий Pex All in One

Параметри

• Тип клапана: регулюючий
• Тип встановлення: установка Alu-pex 16 мм
• Орієнтація: ліворуч
• Варіант клапана: під кутом
• Набір - тип: Все в одному - всі елементи в наборі: вентиль + з'єднувачі + розетки + гільзи
• Колір : Структурний графіт
• Форма розетки: Кругла/Овальна - комбінована 1 шт
• Відстань між з'єднаннями: 50 мм
• ЛІНІЯ: TWINS R
• Виробник: VARIO TERM

Набір двійників, регулювання кута, ліворуч.

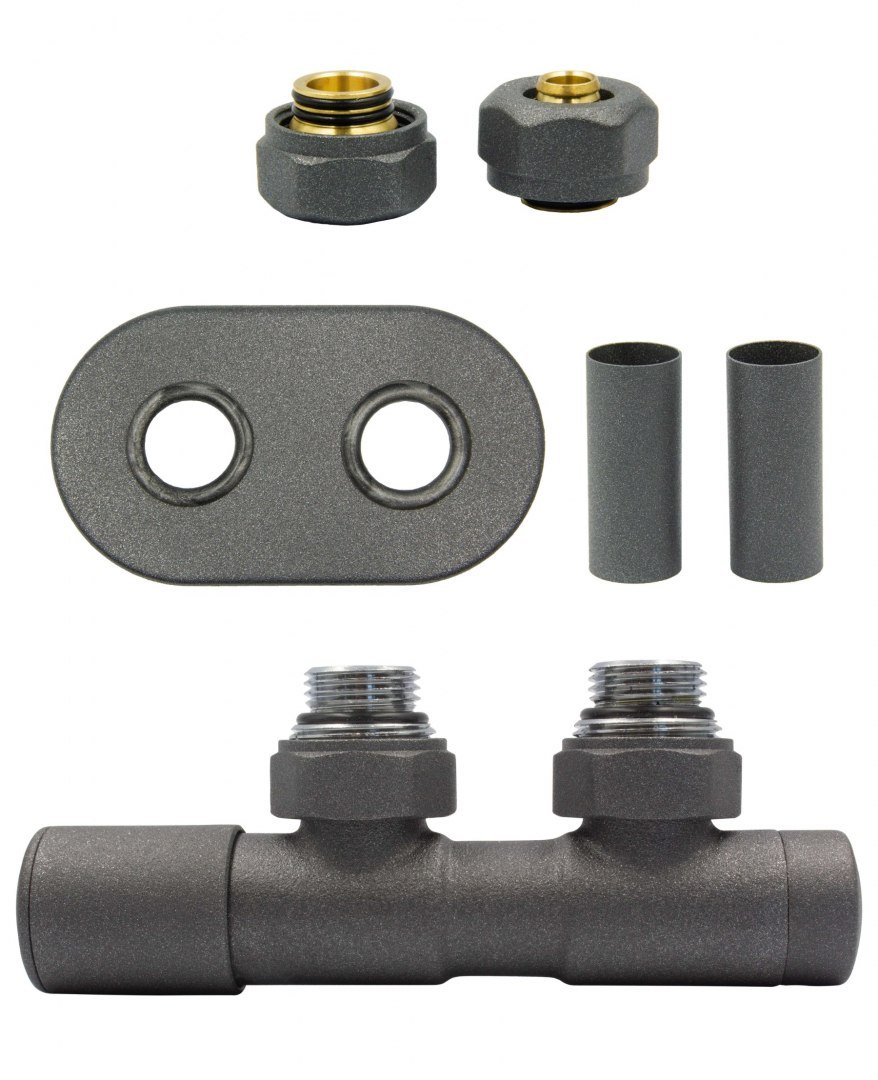

Набір включає:

• 1 клапан регулювання лівого кута,
• 1 маскувальна розетка, металева, подвійний овал,
• 2 маскувальні рукави, металеві та
• 2 з'єднувачі Pex - для встановлення alu-pex 16 мм

ВАРТО ЗНАТИ:

Вентиль TWINS у регулюючій версії був спеціально розроблений для радіаторів з нижнім підключенням і відстанню між патрубками 50 мм.

Регулювальний вентиль слід встановлювати на радіатор центрального опалення так, щоб регулюючий елемент (ручка) знаходився далі від кабелю живлення(відповідно до схеми нижче).

Конструкція підключення дозволяє встановлювати його під радіатором, паралельно стіні, всередині контуру радіатора, що захищає його від випадкового пошкодження.

Технічні дані:

Робоча температура 120°C

Номінальний тиск 1 МПа

Теплоносій вода

Випробувальний тиск 1,5 МПа

Попереднє налаштування: на вставці запірного клапана

Підключення радіатора G 3/4

Нижче наведено креслення з розмірами регулюючого клапана Twins у лівому варіанті та розмірами маскувальних гільз і комбінованої овальної розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Подвійні регулюючі клапани можна підключити до радіатора, якщо у вас є вхід:

- нижній середній

a) якщо джерело живлення подається зліва - виберіть правий регулюючий клапан Twins

b) коли джерело живлення подається з правого боку - виберіть лівий регулюючий клапан Twins

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете підключити клапан Twins як до 16-міліметрової установки PEX - для цього вам потрібно вибрати лише відповідні роз'єми

Ви можете під’єднати клапан Twins як до 15-мм установки CU - щоб зробити це, вам потрібно лише вибрати правильні з’єднувачі

Ви також можете підключіть клапан Twins до 1/2 установки - для цього вам потрібно вибрати лише правильні роз'єми
