Регулювальний клапан UNICO з одним отвором, матовий чорний Все в одному, лівий Pex, прямокутна комбінована розетка

Параметри

• Тип клапана: регулюючий
• Тип монтажу: монтаж Alu-pex 16 мм
• Орієнтація: ліворуч
• Варіант клапана: Кутовий
• Набір - тип: Все в одному - всі елементи в наборі: клапан + з'єднувачі + розетки + гільзи
• Колір
• b>: чорний матовий
• Форма розетки: прямокутна - комбінована 1 шт.
• Виробник: VARIO TERM
• Відстань з'єднання: 50 мм
• LINE: Unico R
• Спосіб підключення: Нижній li>

Лівий кутовий контрольний набір Unico.

Набір включає:

• 1 лівий кутовий контрольний клапан,
• 1 маскувальна розетка, подвійний прямокутний метал,
• 2 металеві маскувальні муфти та
• 2 з’єднувачі Pex - для встановлення 16 мм alu-pex

ВАРТО ЗНАТИ:

Вентиль Unico в регулюючій версії був спеціально розроблений для радіаторів з нижнім підключенням і з вертикальними колекторамищо дозволяє використовувати Електричний нагрівач в радіаторі, який використовується влітку для обігріву радіатора та використання його як сушарки.

Відстань підключення до установки становить 50 мм.

Регулювальний вентиль монтується на радіатор центрального опалення таким чином, щоб регулюючий елемент (ручка) знаходився далі від кабелю живлення(згідно схеми нижче) .

Конструкція з'єднання дозволяє встановитипід радіатором паралельно стіні, всередині контуру радіаторащо захищає його від випадкового пошкодження.

Технічні дані:

Робоча температура 120°C

Номінальний тиск 1 МПа

Теплоносій вода

Випробувальний тиск 1,5 МПа

Різниця тиску на клапані 0,06 МПа

Гістерезис 0,3 °K

Початкове налаштування на вставці запірного клапана

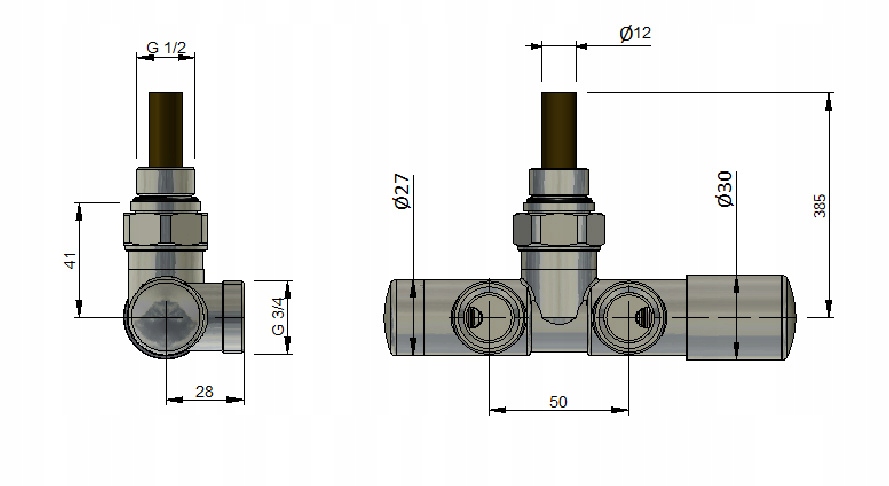

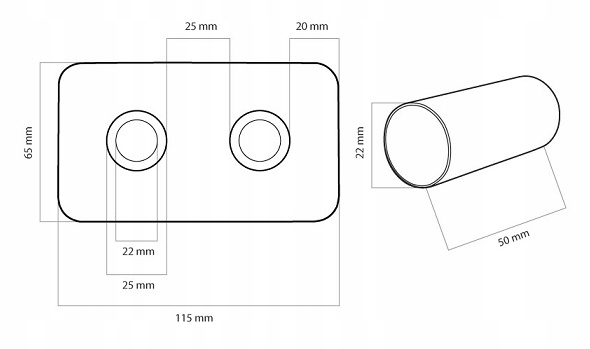

Нижче наведені креслення з розмірами: регулюючого клапана Unico в лівому виконанні та розміри маскувальних гільз і комбінованої прямокутної розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

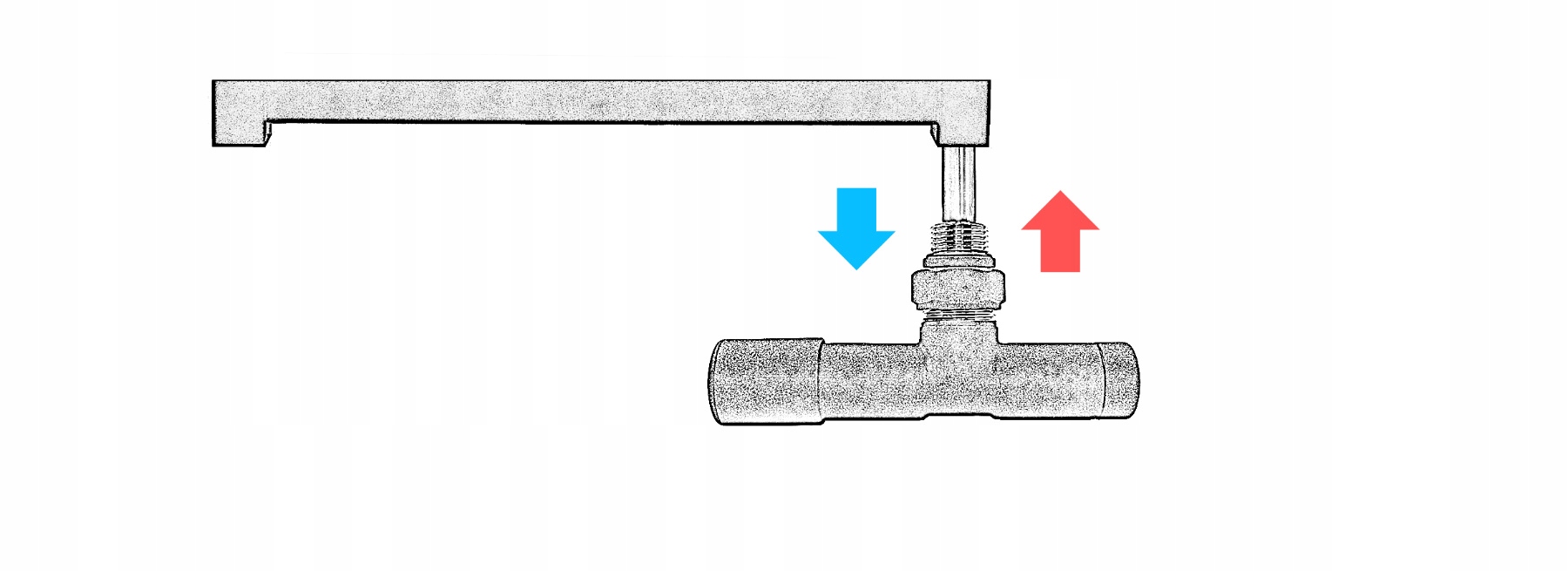

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Регулювальні клапани Unico можна підключити до радіатора, якщо у вас є вхід:

- нижній

a) коли подача зліва - виберіть регулюючий клапан Unico праворуч

b) коли подача з правого боку - виберіть регулюючий клапан Unico зліва

- знизу середній - ви можете підключити регулюючий клапан Unico також у такій конфігурації - використовуючи правила вибору клапана, як зазначено вище - але тільки в радіаторах з вертикальними колекторами

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете під’єднати клапан Unico до 16-мм установки PEX – для цього потрібно вибрати лише відповідні з’єднувачі

Ви можете під’єднати клапан Unico до 15-міліметрової установки CU - для цього потрібно вибрати лише правильні роз’єми

Ви також можете під’єднати клапан Unico до 1/ 2 встановлення - для цього потрібно вибрати лише правильні роз'єми
