Регулювальний клапан UNICO білий структурний з одним отвором. Все в одній лівій овальній комбінованій розеті Cu.

Параметри

• Тип клапана: регулюючий
• Тип встановлення: мідна установка CU 15 мм
• Орієнтація: ліворуч
• Варіант клапана : Кутовий
• Набір - тип: Все в одному - всі елементи в наборі: клапан + з'єднувачі + розетки + гільзи
• Колір : структурний білий
• Форма розетки: кругла/овальна - комбінована 1 шт.
• Відстань між з'єднаннями: 50 мм< /li>
• LINE: Unico R
• Виробник: VARIO TERM
• Спосіб підключення: Нижній< /li>

Лівий кутовий контрольний набір Unico.

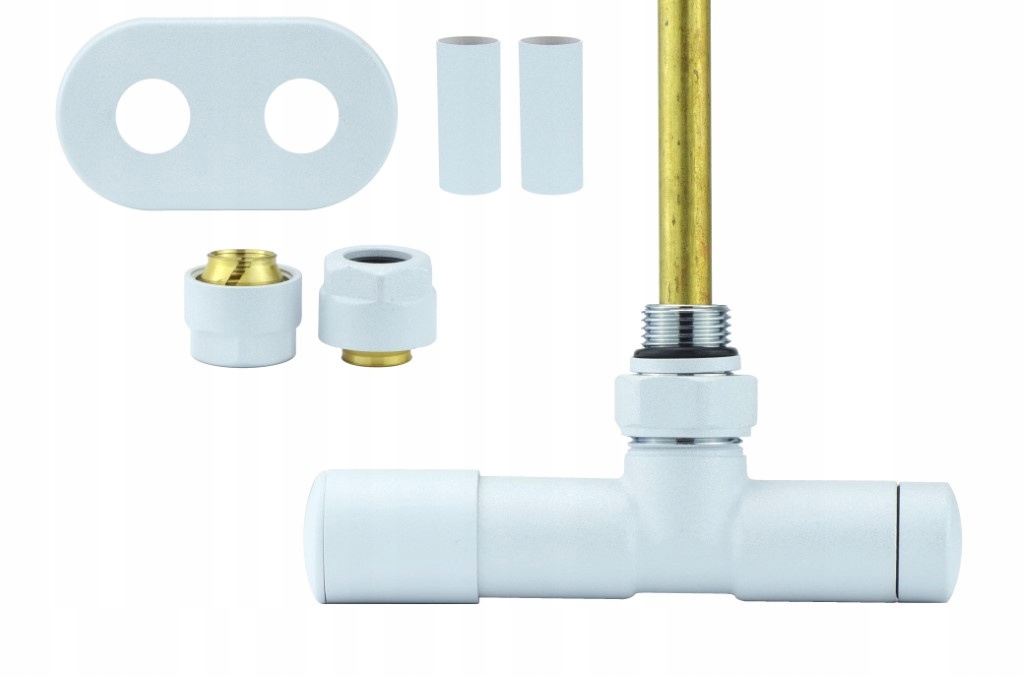

Набір включає:

• 1 лівий кутовий контрольний клапан,
• 1 маскувальна розетка, металева, подвійний овал,
• 2 маскувальні муфти, металеві та
• 2 медні з'єднувачі - для мідної установки 15 мм

ВАРТО ЗНАТИ:

Вентиль Unico в регулюючій версії був спеціально розроблений для радіаторів з нижнім підключенням і з вертикальними колекторамищо дозволяє його використовувати в радіаторному електричному обігрівачі, який використовується влітку для обігріву радіатора та використання як сушарки.

Відстань підключення до установки становить 50 мм .

Вентиль Регулюючий елемент монтується на радіатор центрального опалення таким чином, щоб регулюючий елемент (ручка) знаходився далі від кабелю живлення (згідно зі схемою нижче).

Конструкція підключення дозволяє встановити його під радіатором паралельно стіні, всередині контуру радіатора, що захищає їх від випадкового пошкодження.

Технічні дані:

Робоча температура 120°C

p>

Номінальний тиск 1 МПа

Теплоносій вода

Випробувальний тиск 1,5 МПа

Різниця тиску на клапані 0,06 МПа

Гістерезис 0,3 °K

Початкове налаштування на вставці запірного клапана

Нижче наведено креслення з розмірами: регулюючого клапана Unico в лівій версії та розміри маскувальних гільз і комбінованої овальної розетки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Регулювальні клапани Unico можна підключити до радіатора, якщо у вас є вхід:

- нижній

a) коли подача зліва - виберіть регулюючий клапан Unico праворуч

b) коли подача з правого боку - виберіть регулюючий клапан Unico зліва

- знизу середній - ви можете підключити регулюючий клапан Unico також у такій конфігурації - використовуючи правила вибору клапана, як зазначено вище - але тільки в радіаторах з вертикальними колекторами

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете під’єднати клапан Unico до 16-мм установки PEX – для цього потрібно вибрати лише відповідні з’єднувачі

Ви можете під’єднати клапан Unico до 15-міліметрової установки CU - для цього потрібно вибрати лише правильні роз’єми

Ви також можете під’єднати клапан Unico до 1/ 2 встановлення - для цього потрібно вибрати лише правильні роз'єми
